Н60ПГ для закрытия конвейерных линий в Москве — от 807 р./м². Выпуск занимает 1–3 дня, перевозка — 4–5 суток. Гарантия составляет 20 лет, минимальная партия — 50 м².

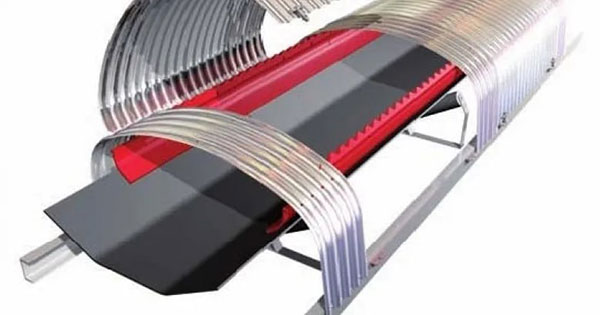

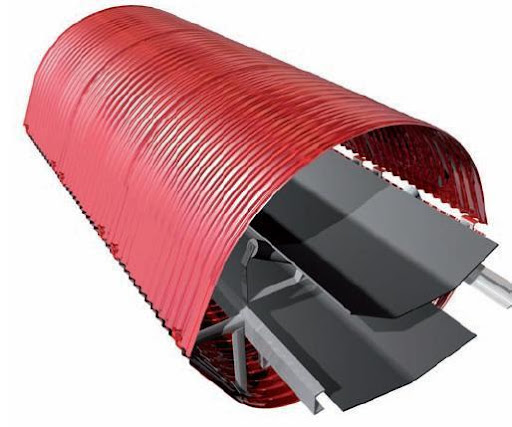

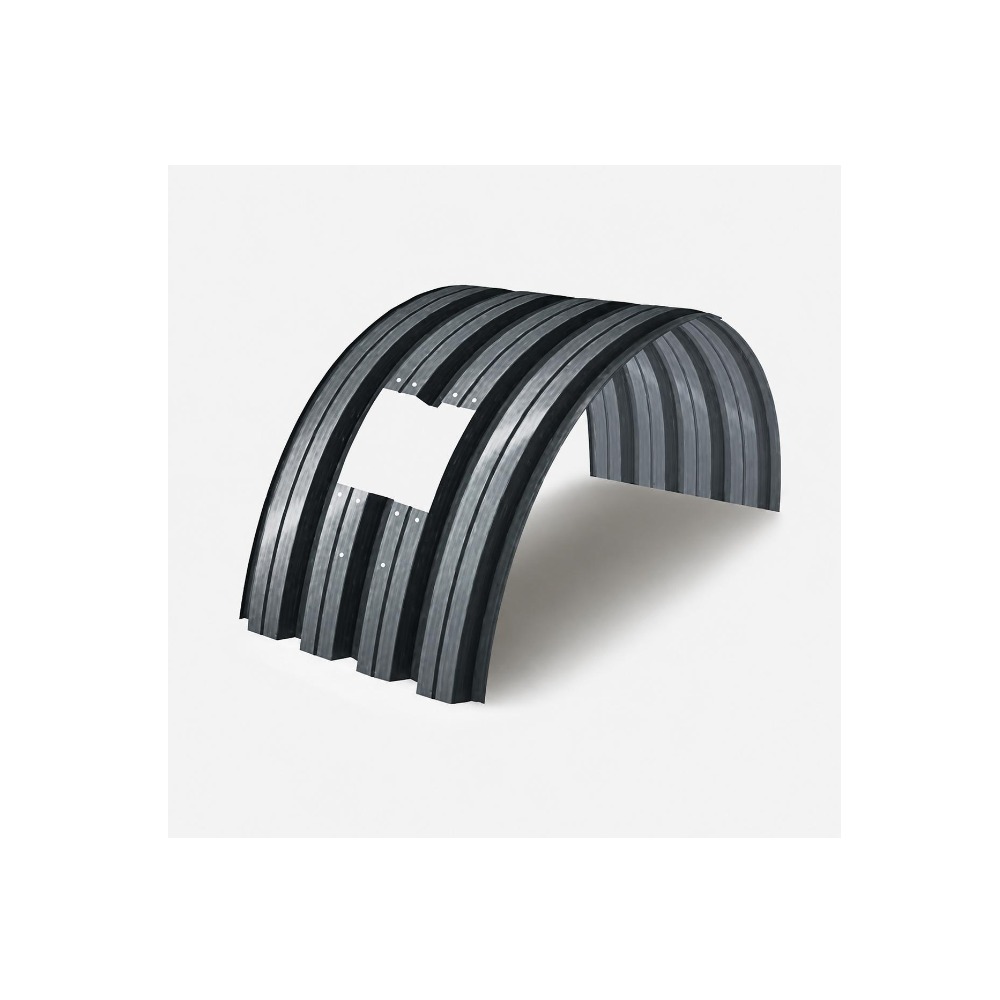

Н60ПГ — профилированная стальная заготовка, сформированная по дуге над лентой с роликоопорами. Ребро 60 мм придаёт оболочке жёсткость. Рабочую ширину, общий габарит, толщину, длину карты и кривизну задают чертежом. Кожух защищает механизм от осадков, мусора, уменьшает разлёт пыли. Когда рамы выполняют через листовой прокат, сечение увязывают с формой дуги, опорной схемой: оболочка не заменяет несущий каркас.

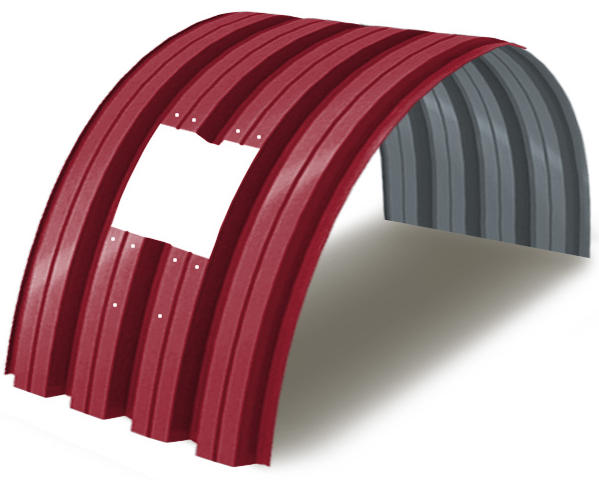

Арочное исполнение с невысоким профилем для лёгких защитных кожухов конвейеров, где важны компактность и аккуратное сопряжение секций.
ПодробнееПрофилированный лист с арочной геометрией для укрытия транспортёрных линий, технологических проходов и участков сыпучих материалов.
ПодробнееКриволинейный профиль для сборки защитных оболочек над конвейерами с подбором радиуса, длины секций и схемы опирания по проекту.
ПодробнееАрочная модификация для закрытых конвейерных трасс и наружных укрытий, где требуется более выраженный профиль защитной оболочки.
ПодробнееДля расчёта нужен эскиз, габариты транспортёра, количество элементов. До запуска согласуют форму дуги, опорную схему, среду, поверхность, примыкания.
| Позиция | Что указывается | Пояснение |
|---|---|---|
| Тип | арочный лист Н60ПГ | арочное укрытие |
| Назначение | укрытие конвейеров | лента, роликоопоры, материал |
| Высота волны | 60 мм | марка Н60ПГ |
| Рабочая ширина | уточняется | после проверки производства |
| Полная ширина | уточняется | по принятой раскладке |
| Длина | по проекту | по геометрии трассы |
| Толщина стали | расчётная | назначается проектом |
| Утеплитель | не предусмотрен | сердечника нет |
| Плотность / λ | не применяются | к изделию не относится |
| Покрытие | оцинковка или полимерное | согласно спецификации |
| Цвет | RAL по согласованию | при выборе полимера |
| Марка стали | уточняется | подтверждается до запуска |
| Соединение | нахлёст | определяется раскладкой |
| Вес | зависит от формата | определяется после раскроя |
| Пожарные свойства | сталь не поддерживает горение | зависит от всей конструкции |
| Температура | с учётом стали, покрытия | учитывают условия объекта |
| Основание | дуги, рамы, прогоны | геометрию проверяют заранее |
| Фиксация | саморезы с EPDM | типоразмер под опору |
| Шаг | по расчётной нагрузке | единого шага нет |
| Герметизация | лента или герметик | при необходимости защиты |
| Хранение / ограничения | на прокладках под навесом | не предназначен для прохода |

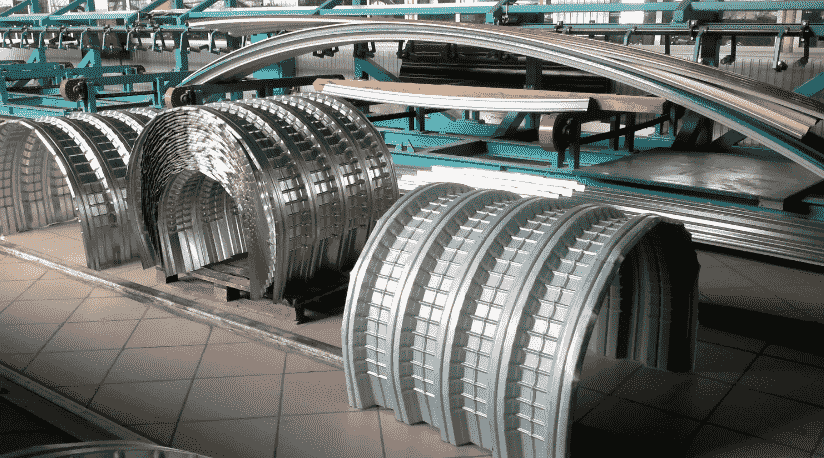

Рулон профилируют, формуют по согласованной дуге, затем режут, маркируют. Выпуск занимает 1–3 дня. Доставка по Москве с областью — 4–5 суток; гарантия составляет 20 лет при соблюдении условий применения.

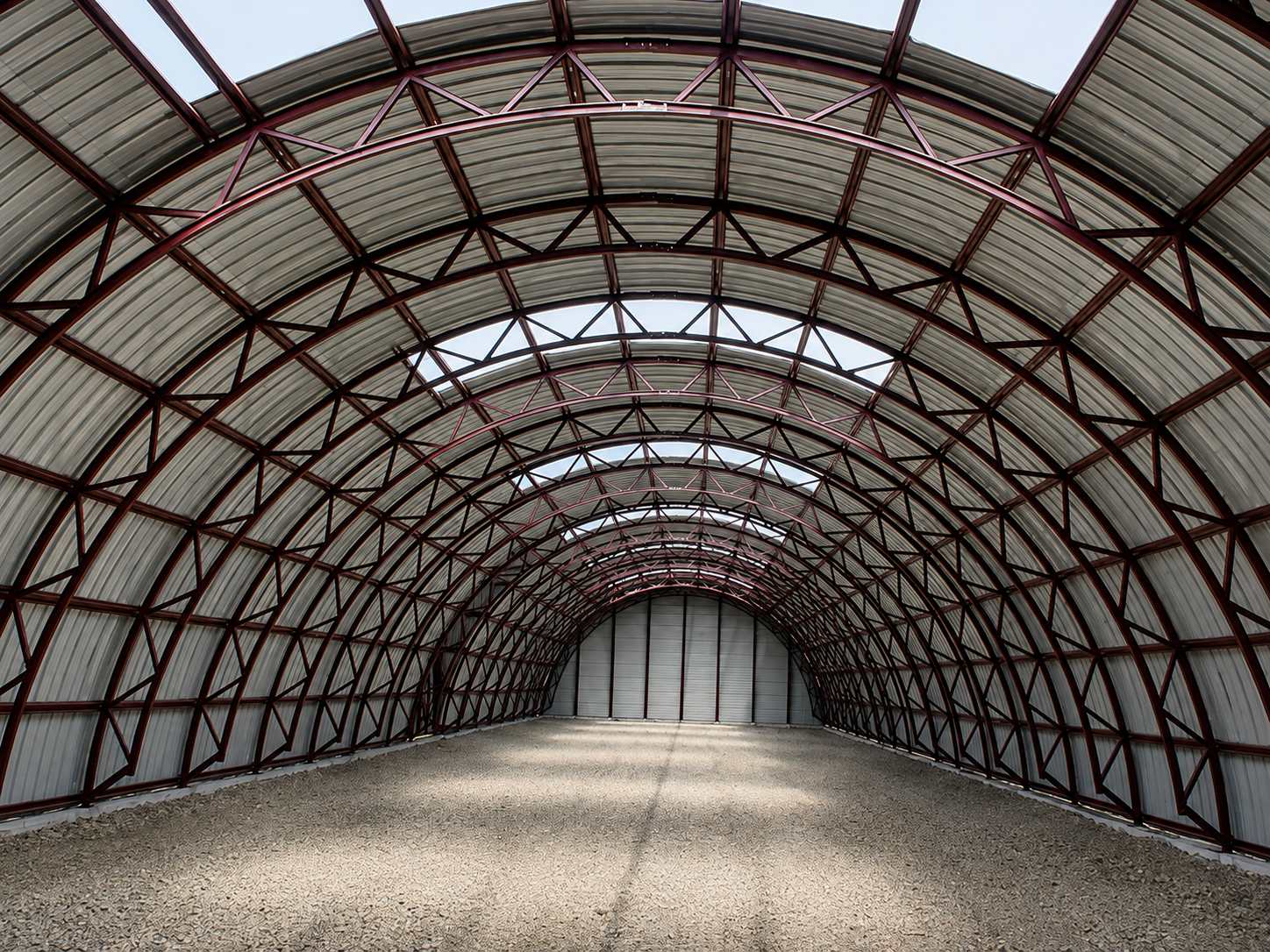

Для подбора нужны габариты транспортёра, просвет над лентой, положение рам, сервисных зон. Затем назначают кривизну, шаг опор, допустимый прогиб. Если каркас выполнен из ЛСТК профиля, узлы проверяют до выпуска обшивки. Заказать по размерам удобнее по ведомости повторяемых элементов — так сборка идёт быстрее.
Такой профиль нельзя без расчёта использовать как площадку, перекрытие либо ударозащитный экран. При абразивной или химически активной пыли оценивают стойкость цинка, полимера. Слишком крутая дуга может не сочетаться с выбранной толщиной. В горячих зонах отдельно проверяют окраску, герметик, EPDM-шайбы.

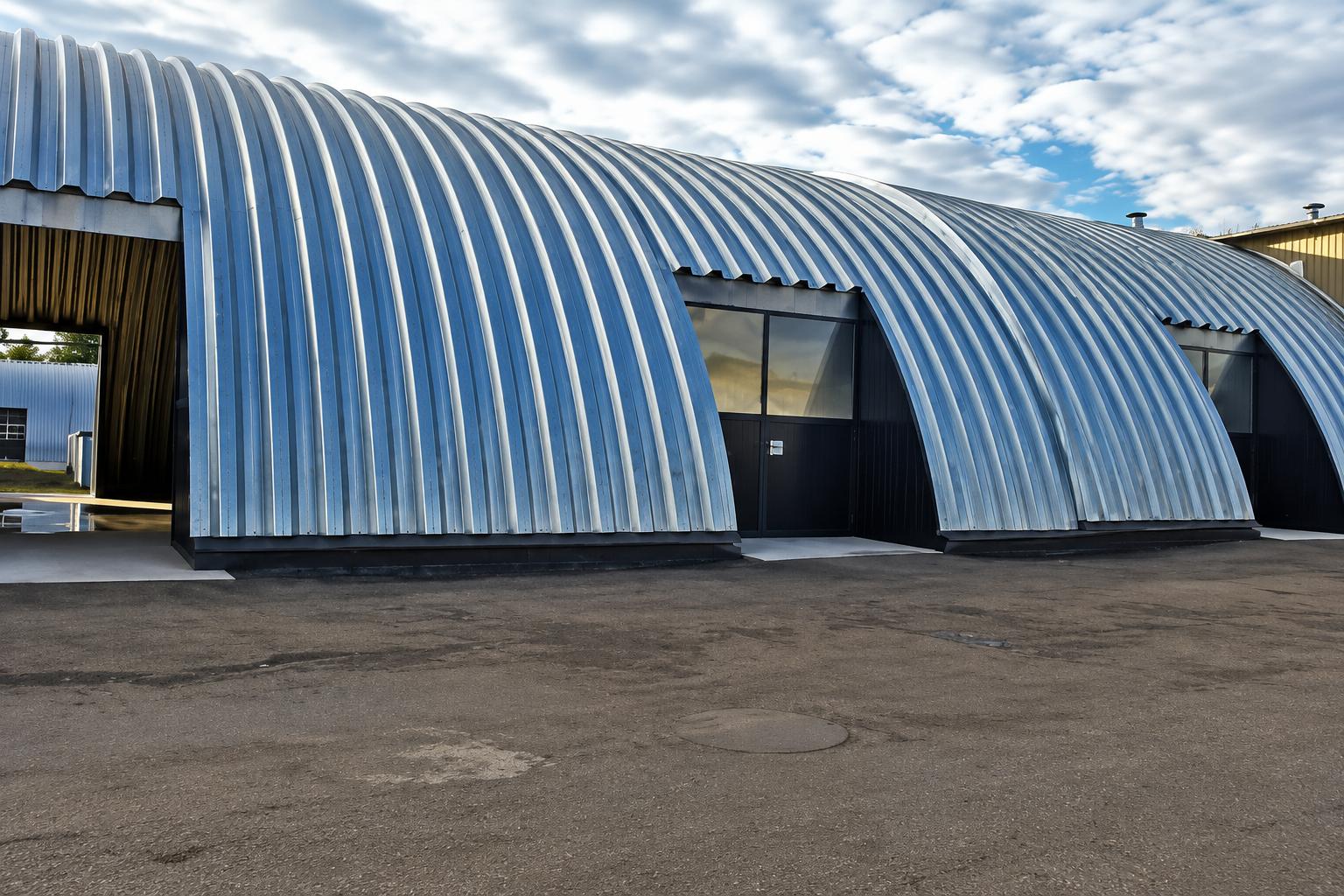

Перед заказом уточняют наличие стали нужной толщины, поверхность, возможность получить заданную кривизну. В машине элементы фиксируют от распрямления, трения кромок. Кузов подбирают под габарит пачек. На объекте карты раскладывают в очередности установки. Для нескольких участков пачки обозначают по осям либо захваткам: меньше перестановок, ниже риск перепутать детали.
Поставка включает арочные карты; дополнительно заказывают фасонные детали, ленты, герметик, метизы. В счёте сверяют кривизну, длины, количество, поверхность, RAL, минимальную партию 50 м². Такие кожухи востребованы на карьерах, зерновых либо цементных предприятиях, ТЭЦ, складах сырья.
