Профнастил СС10ПГ


Профнастил СС10ПГ

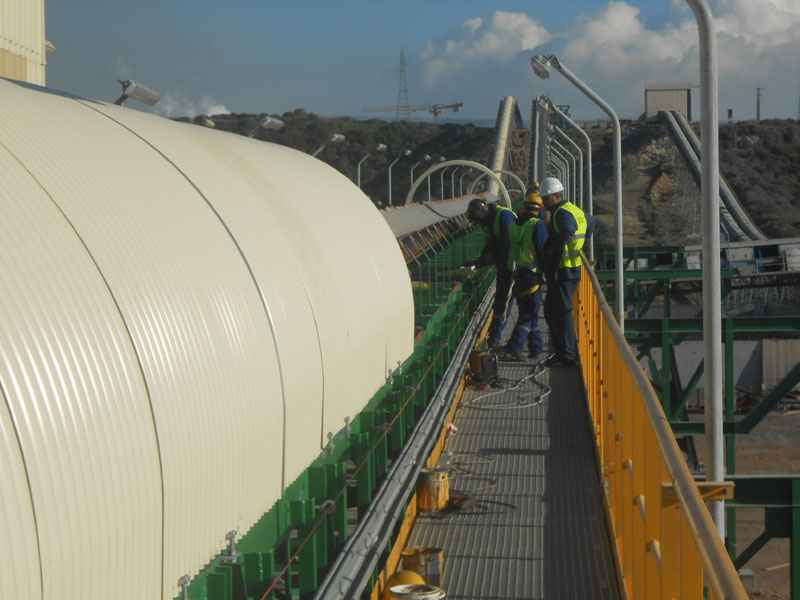

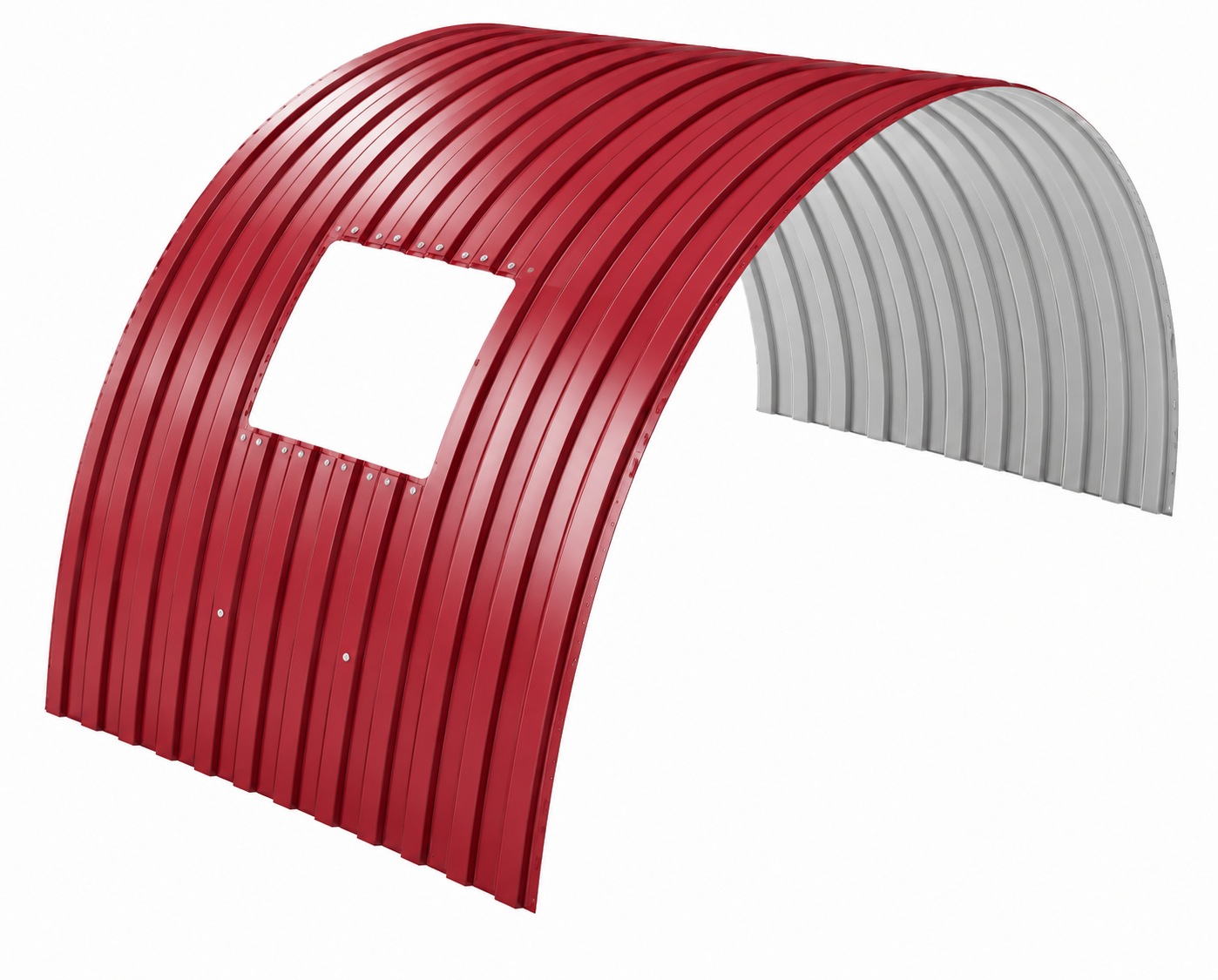

Арочное укрытие транспортёра из профиля СС10ПГ

Профнастил СС10ПГ для арочных укрытий конвейеров

Профнастил СС10ПГ — радиусный профлист для защиты транспортёрной линии от осадков и ветра. Высота гофра 10 мм, изгиб по чертежу. Цена от 879 р.; производство в течение 3 дней; доставка на объект до 5 дней; гарантия 15 лет; минимальный заказ — 50 м².

Перейти в каталог Связаться с нами

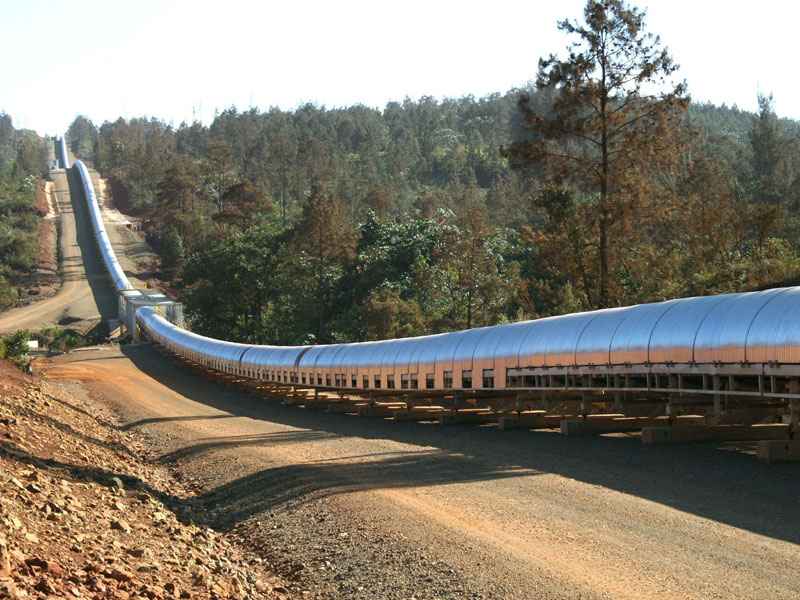

Секции радиусного кожуха для промышленной линии

Как устроены радиусные секции

Секции создают плавную оболочку над транспортёрной лентой. Их изгибают на станке по заданной геометрии, а не притягивают к дугам винтами. Кожух уменьшает попадание дождя и снега на груз, но не заменяет аспирацию. У приводов, роликов и пересыпных точек оставляют люки для ревизии. Каркас рассчитывают независимо от облицовки. На длинных участках продумайте стыковку секций и заменяемость отдельных деталей после ремонта.

Смотрите также: соседние профили для сравнения

  • Арочный профнастил С10ПГ для укрытия конвейеров

    Продольно-гнутый профлист с высотой волны 10 мм для защитных укрытий конвейерных линий. Радиус гиба и толщину стали подбирают по проекту.

    Подробнее
  • Арочный профнастил С15ПГ для укрытия конвейеров

    С15ПГ имеет другую геометрию гофра; совместимость с опорами проверяют расчётом.

    Подробнее
  • Арочный профнастил С17ПГ для укрытия конвейеров

    С17ПГ рассматривают при пересмотре высоты волны и схемы прогонов.

    Подробнее
  • Арочный профнастил С21ПГ для укрытия конвейеров

    С21ПГ сравнивают по нагрузке и допустимому расстоянию между дугами.

    Подробнее

Сколько стоит заказ и из чего складывается расчёт

  • От чего зависит итоговая сумма

    Итог зависит от толщины, защитного слоя, радиуса и числа нестандартных торцов.

  • Как определить количество

    Количество считают по развёртке свода с учётом полезной ширины, перекрытий и раскроя.

  • Где купить и что прислать

    Для заказа пришлите эскиз, длину трассы и опорную схему. Ведомость согласуют до оплаты.

Как подобрать профнастил СС10ПГ под готовый каркас

Для подбора укажите ширину пролёта, подъём дуги и длину секций. На прямых отрезках гофролисты рассматривают отдельно, заранее прорабатывая переход между формами.

  • Повороты. Разделите трассу на секции и предусмотрите ревизионные люки.
  • Открытая зона. Проверьте снеговые и ветровые воздействия на каркас.
  • Пересыпка. Отметьте точки аспирации и съёмные крышки.
  • Конденсат. Предусмотрите отвод воды без закрытых карманов.
  • Заявка. Приложите чертёж, материал и схему опор.

Параметры профнастила СС10ПГ для заказа

ПараметрЗначениеУточнение
ТипПродольно-гнутый профлист СС10ПГАрочная облицовка по заказу
НазначениеУкрытие конвейера, галереи, перегрузкиНе заменяет несущие дуги
Высота гофра10 ммНизкий гофр
Рабочая ширина1100 мм для исполнения 1160С учётом бокового перекрытия
Полная ширина1160 мм для исполнения 1160Размер заводской заготовки
ДлинаВ каталоге: 0,20–20 мВыбор ограничивает радиус и перевозка
Толщина стали0,5–1,0 мм в каталожных исполненияхПодбор по нагрузкам и доступности
РадиусПо чертежу заказчикаДопустимость подтверждает изготовитель
Марка сталиПо паспорту конкретной партииСогласуется для условий среды
Защита поверхностиЦинк, полимерный слой; возможна нержавеющая стальИсполнение уточняется при заказе
Цвет RALПо доступной палитре партииДля окрашенной стали
Утеплитель, плотность, λОтсутствуют, показатели неприменимыОдин стальной слой без теплоизоляции
МассаРасчёт по толщине и площадиЗависит от комплектации
СоединениеБоковое перекрытие гофровБез специального замка
Продольный нахлёстПо проектному узлуДлину не назначают без схемы
ОснованиеСтальные дуги и прогоныШаг устанавливают расчётом
ФиксаторыСаморезы с EPDM-шайбойПо материалу основания
Расстановка винтовПо узлам и ветровым воздействиямУсиление на кромках и у проёмов
Пожарные показателиПо сертификату выбранного металлаОценка всей конструкции отдельно
Рабочая температураПо паспорту защитного слояЗависит от исполнения
УплотнениеВ примыканиях по проектуОставляют требуемую вентиляцию
СкладированиеСухие прокладки, уклон для отвода влагиНе допускать намокания пачек
ОграниченияНе самостоятельный несущий сводНужна проверка нагрузок и опор

Изготовление, установка и контроль соединений

Перед запуском в работу сверяют развёртку с допустимой гибкой. Если поджимать неподходящий по форме лист винтами, возникают заломы. После сборки проверяют швы, кромки и доступ к приводам.

  • Опоры. Убедитесь, что дуги стоят на одной оси.
  • Нахлёсты. Разверните перекрытия по стоку воды.
  • Винты. Подберите длину и не перетягивайте шайбу.
  • Люки. Усильте проёмы до раскроя деталей.
  • Рез. Удалите стружку, защитите оголённые кромки.
  • Уход. Очищайте загрязнения, проверяйте уплотнения.

Радиус по фактической геометрии, а не на глаз

Ширина проёма не определяет радиус: нужны подъём свода и длина дуги. Сопоставьте их с опорами. Для вспомогательных соединений омега профиль гнутый подбирают по расчёту, а не по внешнему сходству.

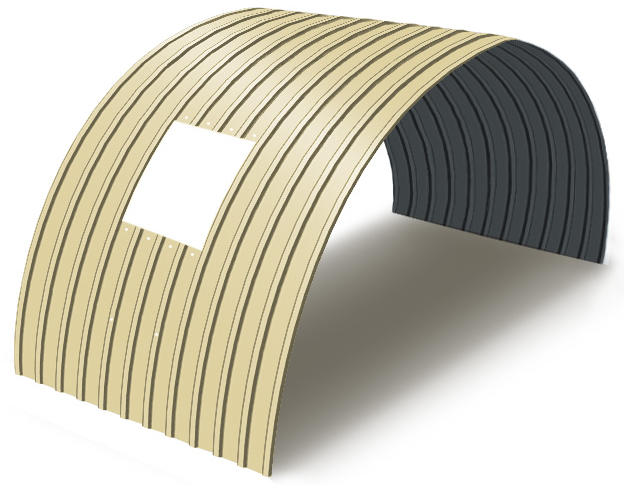

Узел каркаса под криволинейные листы

Где маловолновое арочное покрытие не подойдёт

Низкая волна не заменяет несущую ферму или настил для людей. При сильной запылённости требуется аспирация, при агрессивных испарениях — подтверждение коррозионной стойкости. Без расчёта не стоит менять схему опор.

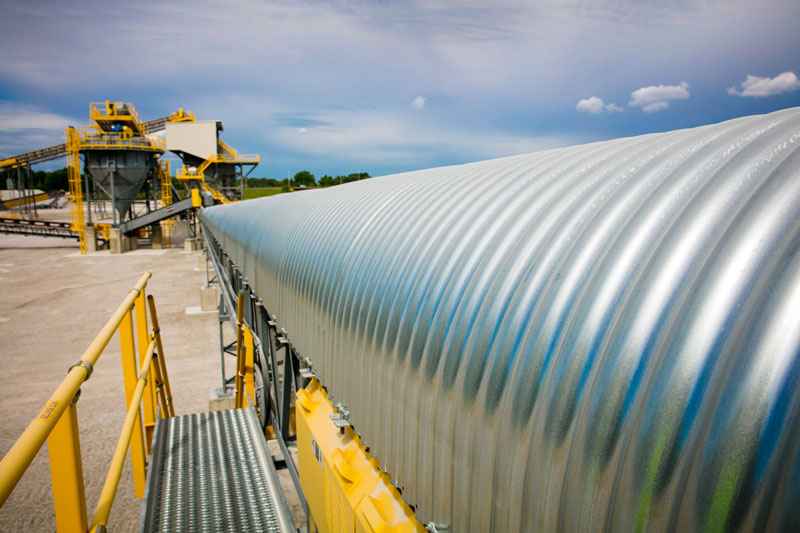

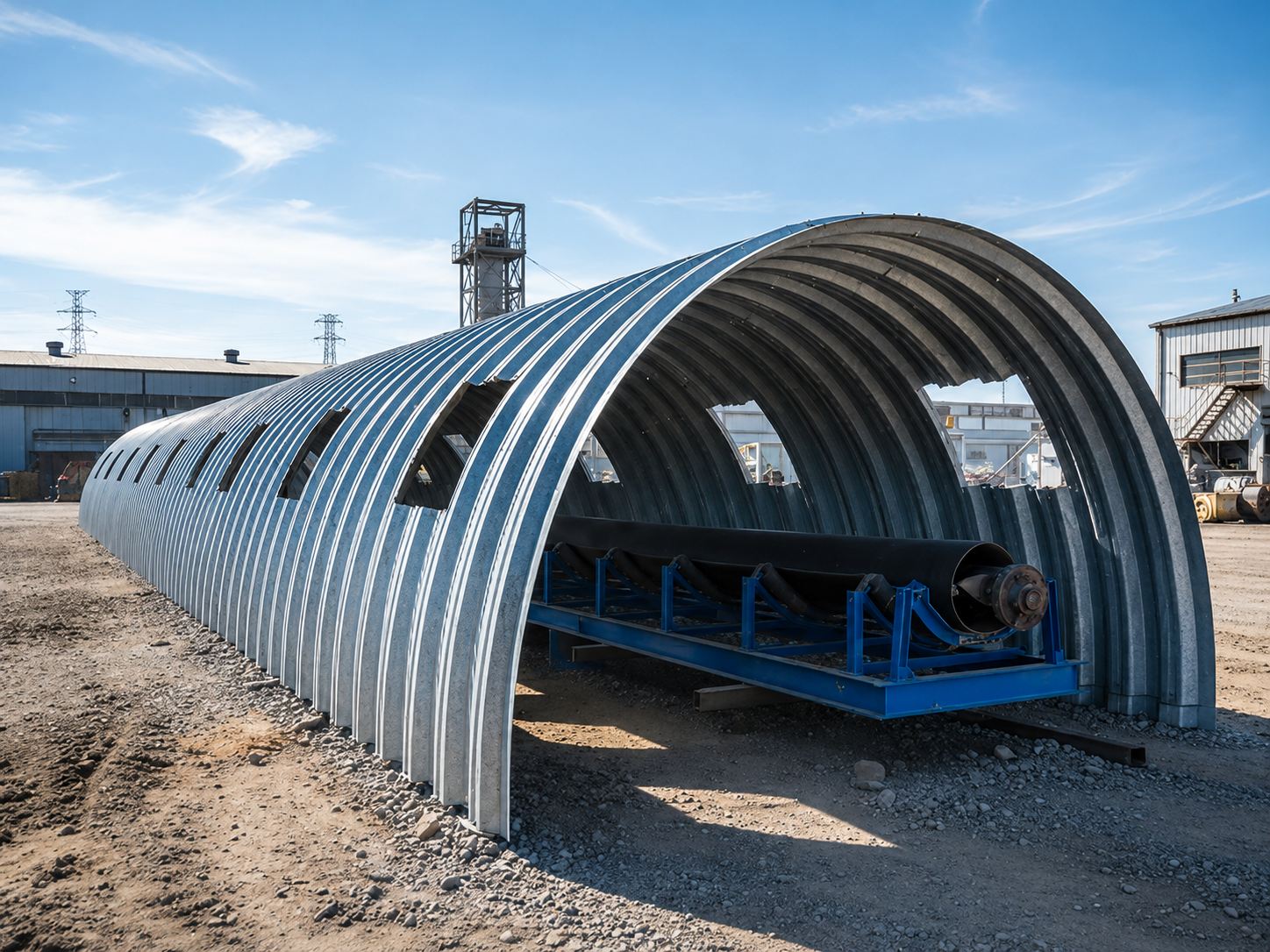

Оболочка над конвейерной линией

Наличие, сроки изготовления и доставки

Проверьте наличие заготовок и возможность гибки под ваш чертёж. Секции маркируют для последовательной сборки. Перед отгрузкой уточняют габариты пачек, подъезд транспорта и разгрузку; на объекте материал держат на подкладках под навесом. Слишком крупные элементы трудно разворачивать у действующего оборудования; размеры согласуют с условиями подъёма.

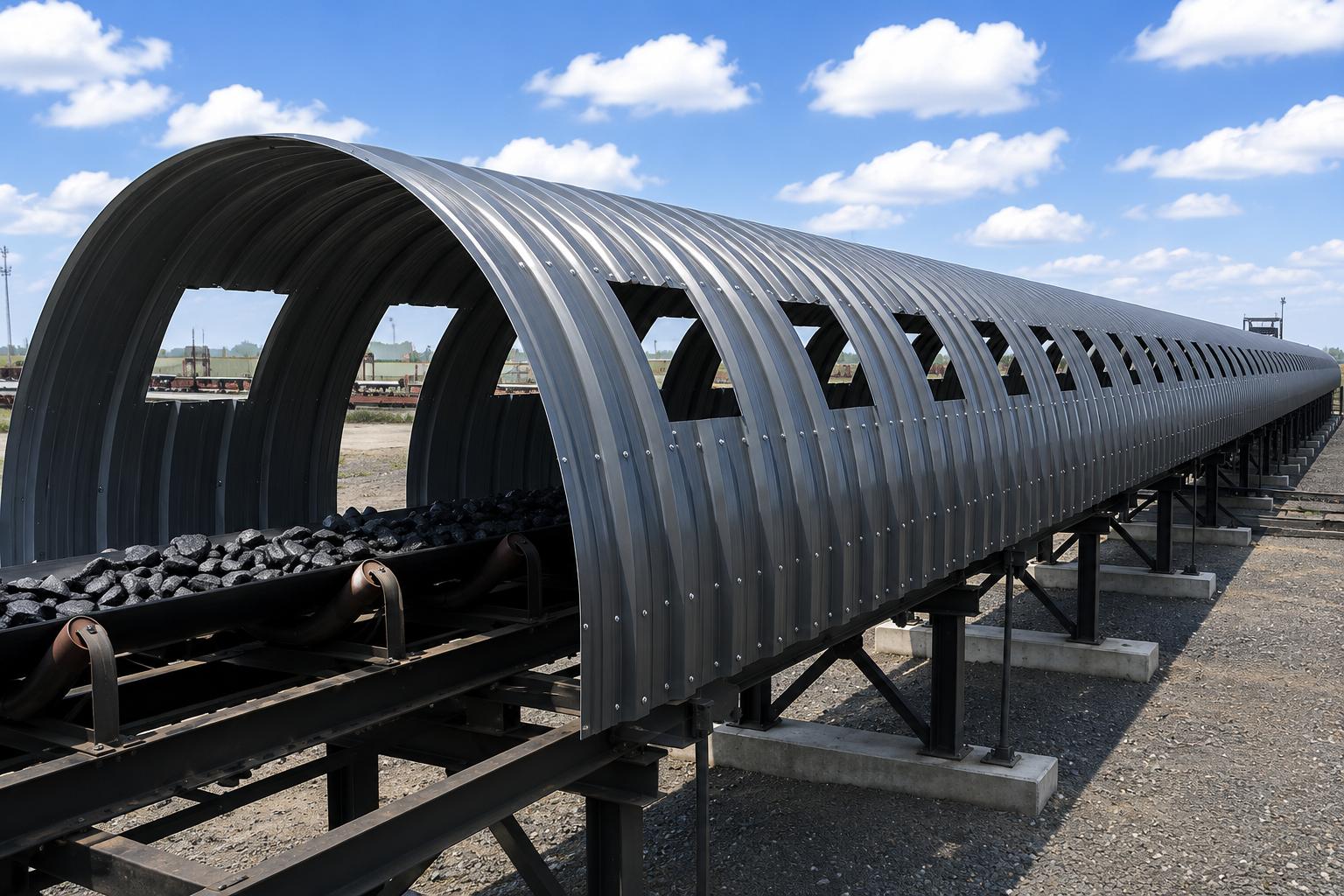

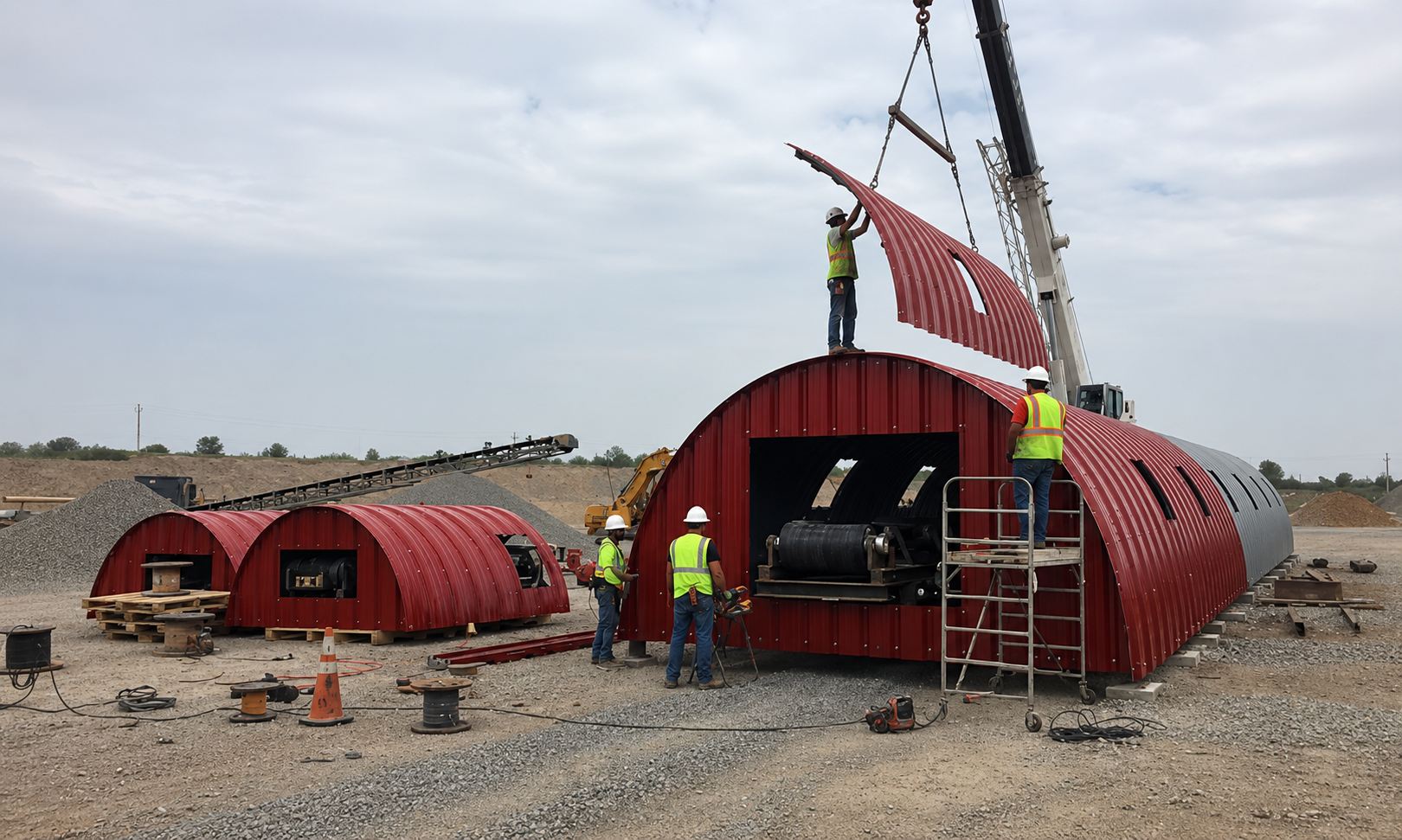

Укладка арочных секций на опорах

Что входит в комплект и документы на партию

В заявку входят радиус, раскрой, количество, отделка, торцевые планки, метизы и уплотнители. Для устройства несущего каркаса и вспомогательных конструкций ЛСТК профиль подбирают отдельно с учётом расчётных нагрузок, геометрии и требований проекта. Документы на сталь запрашивают для конкретной партии.

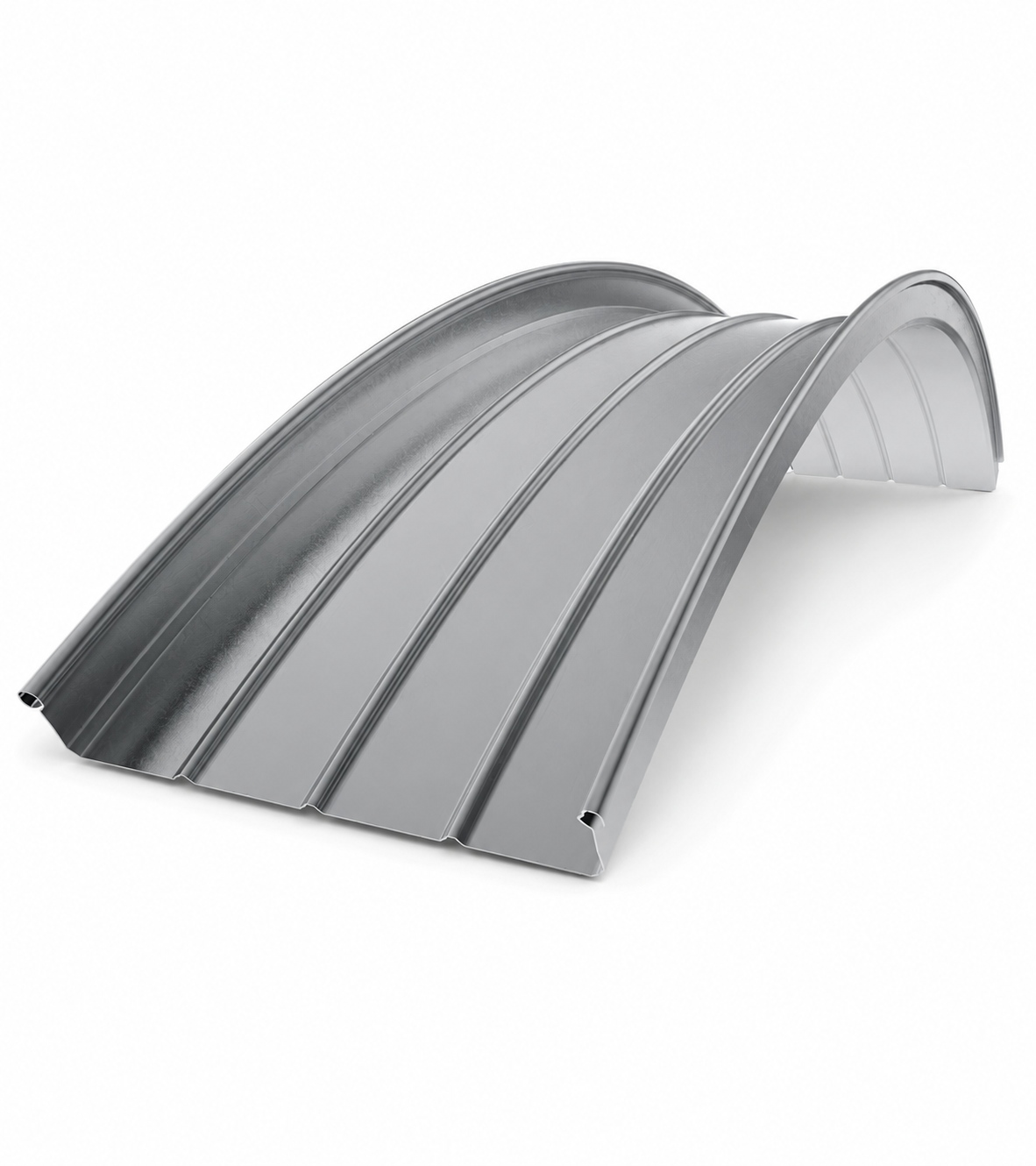

Элементы защитной обшивки с изгибом

Примеры кожухов и узлов конвейерной линии

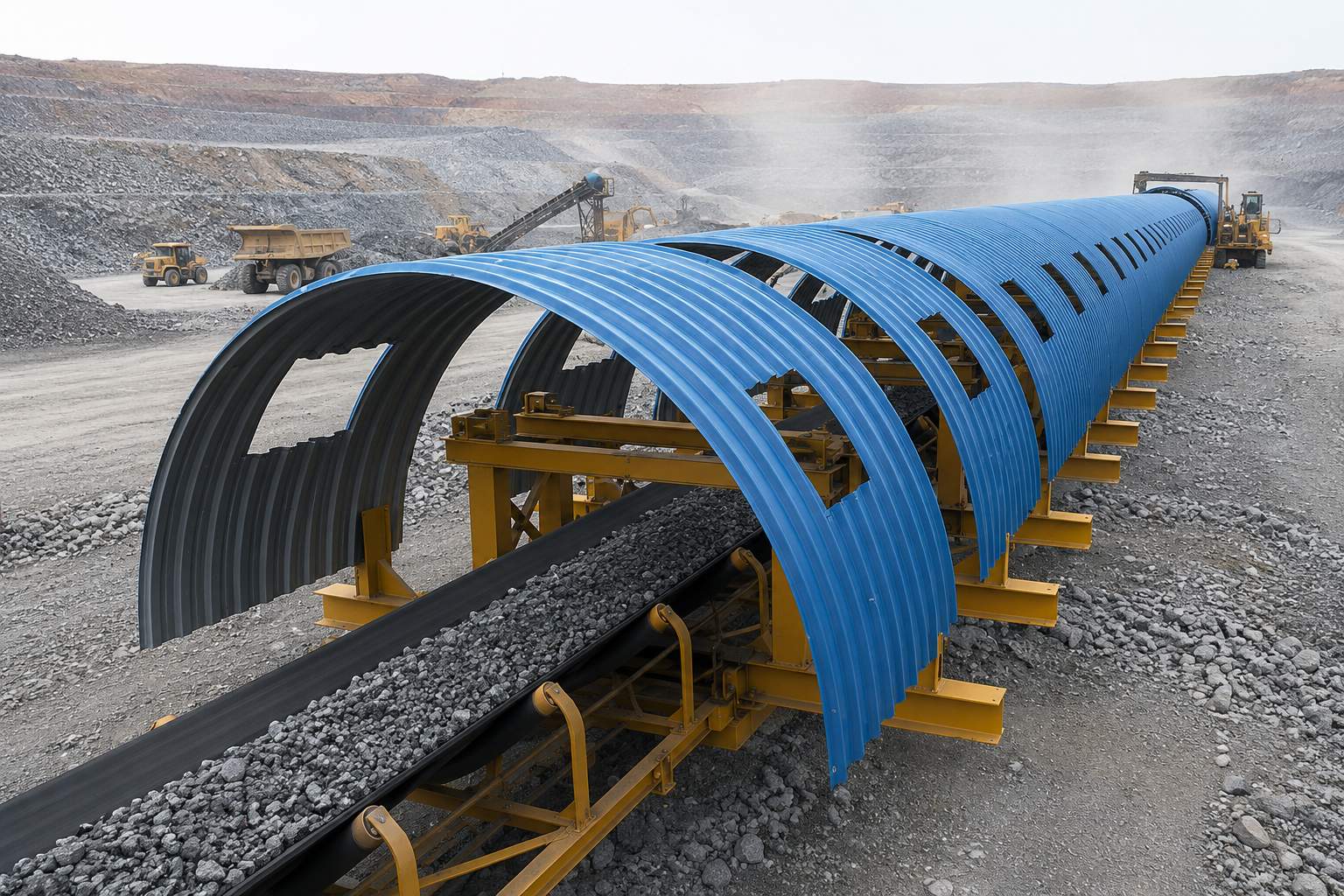

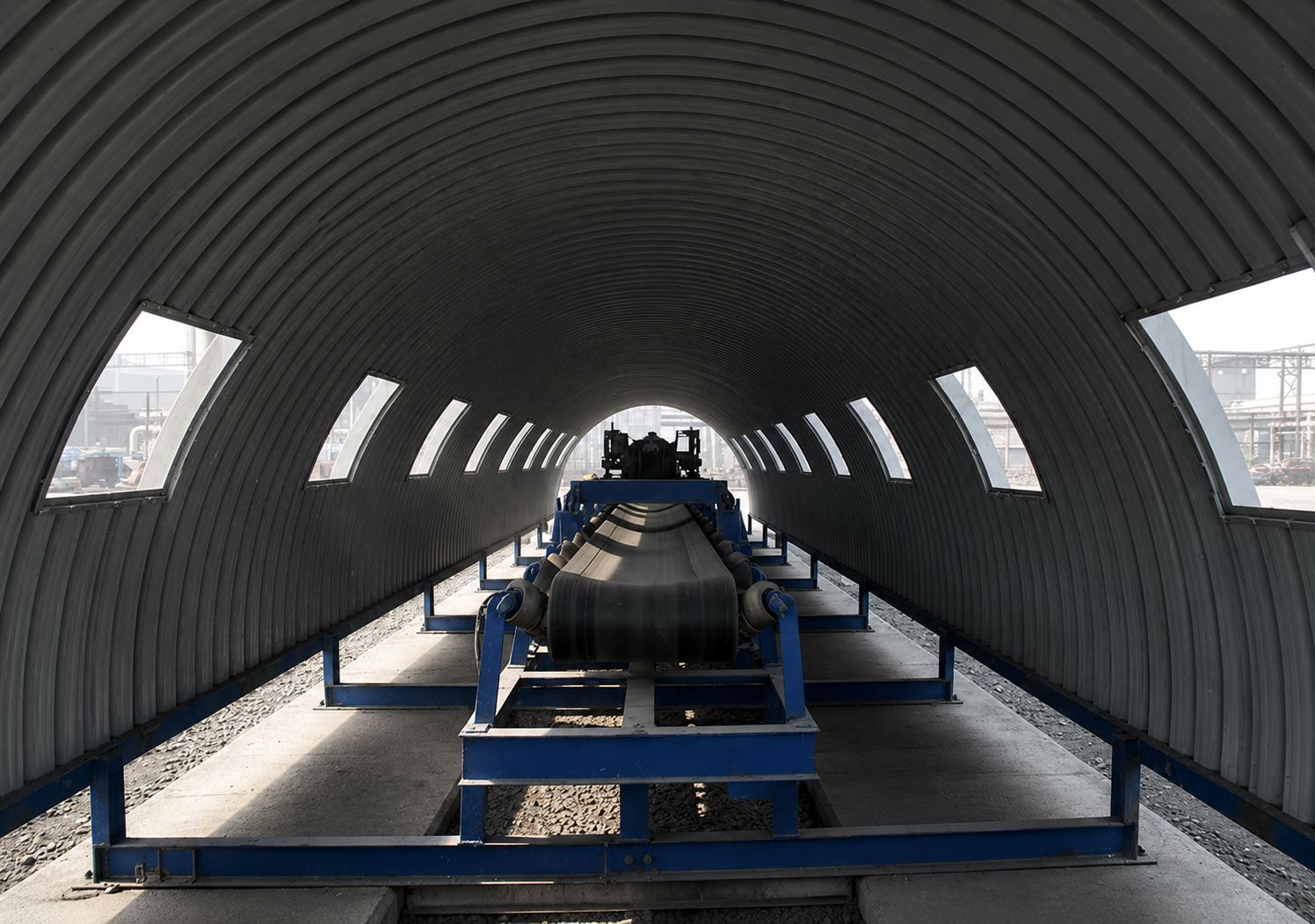

Вариант промышленного укрытия
Защитная обшивка конвейера
Секции металлического кожуха

Частые вопросы перед оформлением

Чем подтвердить радиус для профнастила СС10ПГ?
Укажите ширину между опорами и подъём дуги. Изготовитель проверит кривизну.
Можно ли рассчитать комплект без готового рабочего проекта?
Для сметы хватает эскиза. Для выпуска нужны согласованные размеры и узлы опор.
По какой ширине считать количество листов?
Для раскладки берут полезные 1100 мм, для габарита — полные 1160 мм.
Нужен ли герметик по всей длине оболочки?
Нет. Герметизируют нужные примыкания, сохраняя вентиляцию и доступ.
Что осмотреть при получении арочных деталей?
Сверьте маркировку, число секций, форму дуг, кромки и документы. При приёмке полезно сфотографировать дефекты упаковки и сверить комплектацию с накладной.

Сравнение товаров (0)



Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,5, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.5 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

878 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,5, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.5 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

2 700 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,5, оцинкованный
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,5, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.5 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

855 р. 701 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,6, в полимерном покрытии
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,6, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.6 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 158 р. 949 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,6, нержавеющий
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,6, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.6 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

2 768 р. 2 270 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,6, оцинкованный
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,6, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.6 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

949 р. 778 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,7, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.7 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 047 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,7, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.7 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

3 236 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,7, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.7 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

842 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,8, в полимерном покрытии
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,8, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.8 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 389 р. 1 139 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,8, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.8 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

3 663 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,8, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.8 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

902 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,9, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.9 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 236 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,9, нержавеющий
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,9, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.9 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

4 986 р. 4 088 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,9, оцинкованный
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 0,9, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.9 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 170 р. 960 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 1,0, в полимерном покрытии
Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 1,0, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 1.0 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 620 р. 1 328 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 1,0, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 1.0 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

4 519 р.

Арочный профнастил для укрытия конвейеров СС10ПГ-1160, 1,0, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 1.0 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 023 р.

Показано с 1 по 18 из 18 (всего 1 страниц)
