Профнастил Н112ПГ

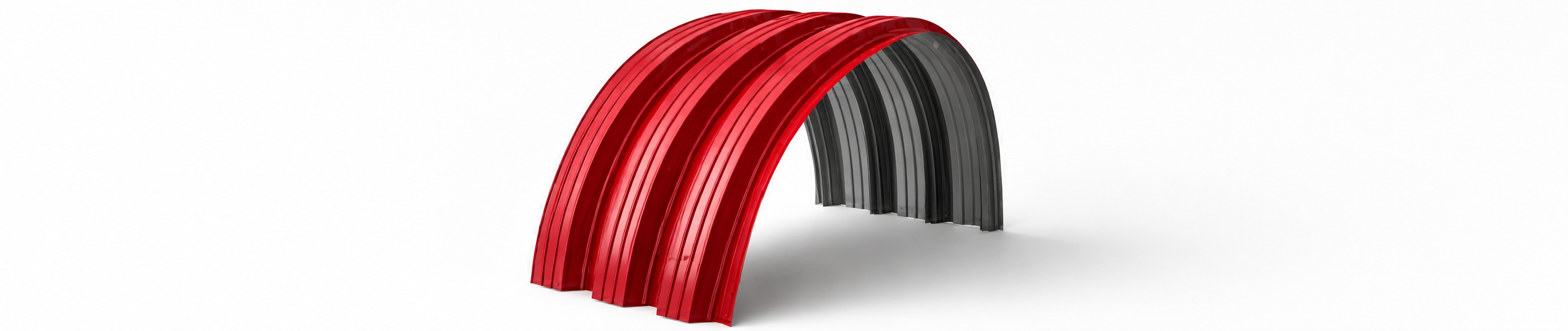

Профнастил Н112ПГ для строительства бескаркасных ангаров в Москве
Стоимость Н112ПГ начинается от 570 р./м². Изготовление партии — 1–3 дня, перевозка по Москве и Подмосковью — 4–5 дней. Гарантийный срок составляет 20 лет, заказ принимается от 50 м².

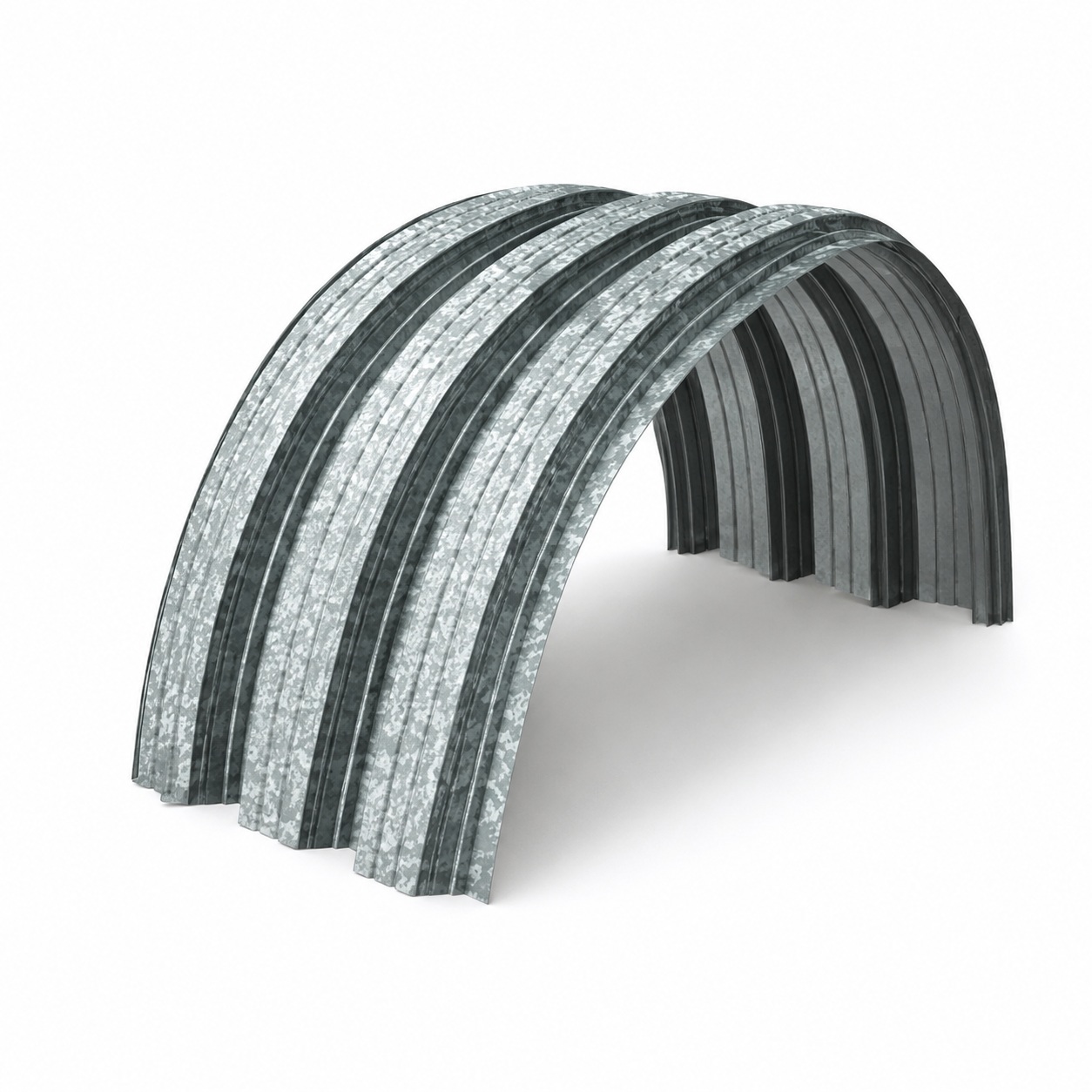

Устройство и особенности профиля Н112ПГ
Н112ПГ — несущий стальной лист с гофрой 112 мм, которому на заводе задают продольный изгиб по радиусу оболочки. Соединённые детали образуют самонесущую арку, заменяющую стены и кровельные фермы. Технологию используют для хранилищ, аграрных корпусов, навесов и ремонтных помещений. До выпуска партии рассчитывают пролёт, длину здания, кривизну, снеговые и ветровые воздействия, основание, проёмы и подвесы. Рулонную сталь профилируют, проверяют размеры волны, изгибают и маркируют по монтажной схеме. Для зон иной конфигурации отдельно сравнивают стальные гофрированные листы с гнутыми деталями. Подбирать комплект только по площади нельзя: прочность зависит от толщины металла, сечения гофры и устройства стыков.
Альтернативные профили для арочных сооружений
-

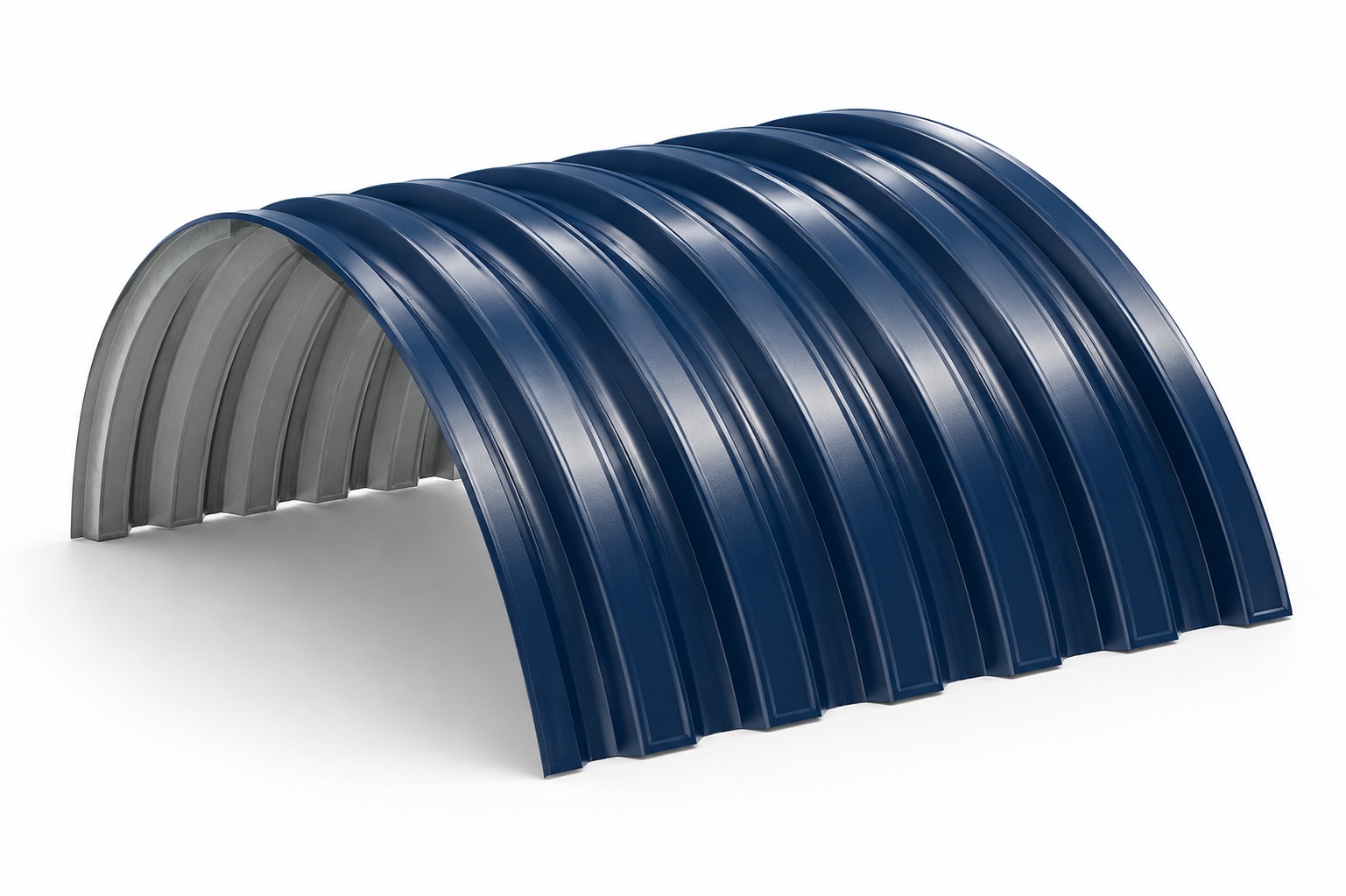

Продольно-гнутый настил Н60ПГ
Высокопрочный вариант для сводчатых крыш, складских корпусов, навесных конструкций и объектов, где кривизна назначается инженерным расчётом.
Открыть Н60ПГ -

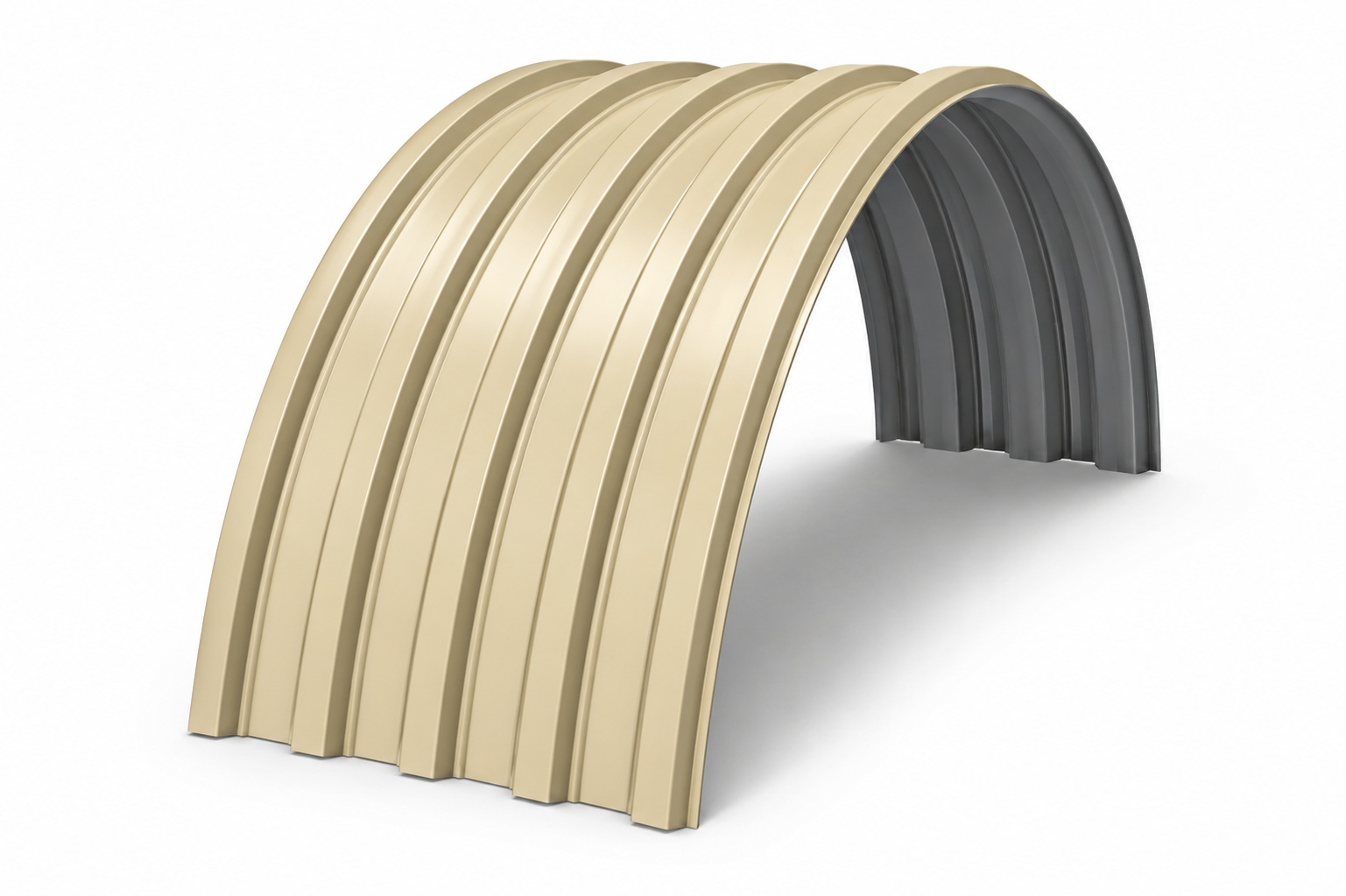

Изогнутый профиль С44ПГ
Гофра высотой 44 мм подходит для криволинейных ограждений, отдельных участков покрытия и облегчённых построек арочного типа.
Посмотреть С44ПГ -

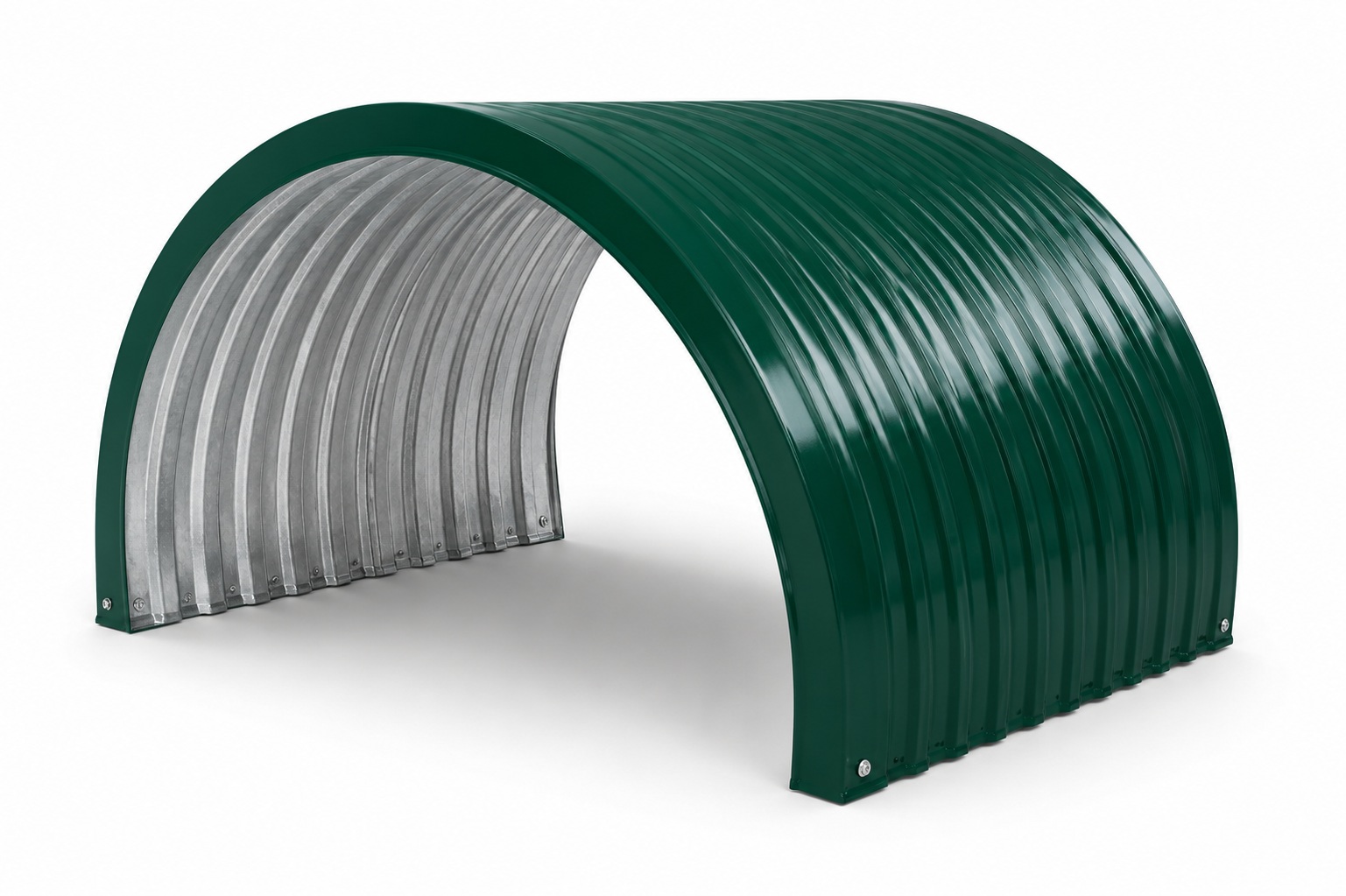

Гнутый профлист С21ПГ
Облегчённое решение для козырьков, компактных навесов, тоннельных укрытий и скатов, смонтированных на часто расположенных опорах.
Выбрать С21ПГ
Критерии подбора Н112ПГ для ангара без каркаса
Одних габаритов объекта недостаточно: требуется конструктивная схема, связанная с фундаментом и климатическими воздействиями.
- Размеры и эксплуатационная задача. Передают пролёт, длину, отметку свода, назначение, размеры ворот и перегородок. Для техники и зерна нужны разные схемы вентиляции.
- Расчётные воздействия. Учитывают снег, ветер, наледь и ослабленные зоны возле проёмов. Единая толщина металла и одинаковый шаг крепежа для всех объектов не применяются.
- Антикоррозионная защита. В паспорте фиксируют вид покрытия, допустимую кривизну и пригодность материала для условий конкретного здания.
- Температурно-влажностный режим. Профиль не имеет утеплителя, поэтому теплозащиту создаёт отдельный изоляционный контур. В соседних помещениях допустимы профилированные изделия из нержавеющей стали, когда этого требует внутренняя среда.
- Отверстия и коммуникации. Ворота, двери и проходки ослабляют свод. Их обрамление, уплотнение и усиление разрабатывают до изготовления элементов.
Технические данные Н112ПГ для подготовки заказа
| Характеристика | Исполнение продукции | Сведения для согласования |
|---|---|---|
| Конструктивный тип | Несущий продольно-изогнутый лист Н112ПГ для самонесущей арочной системы | Назначение объекта, пролёт, длину, высоту и устройство торцов |
| Размер гофры | 112 мм | Совпадение сечения с паспортом производственной линии |
| Габарит по ширине | Полную и монтажную ширину определяют по серии и варианту стыка | Схему раскладки деталей и расчётную площадь после устройства перекрытий |
| Протяжённость и кривизна | Выпускаются по проекту в пределах возможностей оборудования | Радиус, длину дуги, транспортный габарит и условия разгрузки |
| Толщина и собственный вес | Сечение выбирают расчётом; масса зависит от размеров детали | Воздействия, проёмы, шаг крепежа и грузоподъёмную технику |
| Исходный металл | Марку стали и механические показатели подтверждает сертификат партии | Расчётную прочность, особенности узлов и рабочую среду |
| Финишная защита | Цинковый слой или полимерная отделка; оттенок выбирают по доступной карте RAL | Окрашиваемую сторону, код цвета, коррозионную нагрузку и допустимость гибки |
| Утепляющий контур | Встроенной изоляции нет; теплозащиту обеспечивает отдельная система | Температуру, влажность, пароизоляцию и меры против конденсата |
| Стыковочный узел | Продольный стык деталей с механическим креплением и уплотнением | Вид метизов, ширину перекрытия, марку герметизирующей ленты и способ примыкания к основанию |
| Эксплуатационные требования | Допустимые температуры и пожарные показатели принимают по паспорту и проекту | Отопление, агрессивные вещества, огнестойкость и условия эвакуации |
Монтаж арки, складирование и технические ограничения
Надёжность здания зависит от совместной работы арок, стыков, торцов и опор.
- Опорная часть. Элементы крепят к фундаменту через проектные закладные, башмаки или направляющие. Отклонения основания исправляют до монтажа.
- Крепёжные точки. Тип болтов, винтов, шайб и шаг крепежа задают чертежи. Уменьшать предусмотренное количество метизов нельзя.
- Перекрытия и уплотнение. Продольный нахлёст выполняют по сечению гофры. Ленту и совместимый герметик ставят по чертежам, не перекрывая дренаж.
- Раскрой и защита срезов. Применяют инструмент без перегрева покрытия. Стружку удаляют, а открытые кромки защищают совместимым ремонтным составом.
- Утеплённый вариант. Изнутри создают отдельную теплоизоляцию с паробарьером. Для примыкающих помещений московские сэндвич-панели рассчитывают отдельно и не включают в несущую работу свода.
- Условия хранения. Пакеты кладут на наклонные прокладки, укрывают от осадков и проветривают. Листы не волочат и не поднимают только за кромку.
- Недопустимые сценарии. Систему нельзя применять без расчёта при больших пролётах, крановых нагрузках, агрессивной среде или отоплении без защиты от конденсата. Новый проём требует проверки.

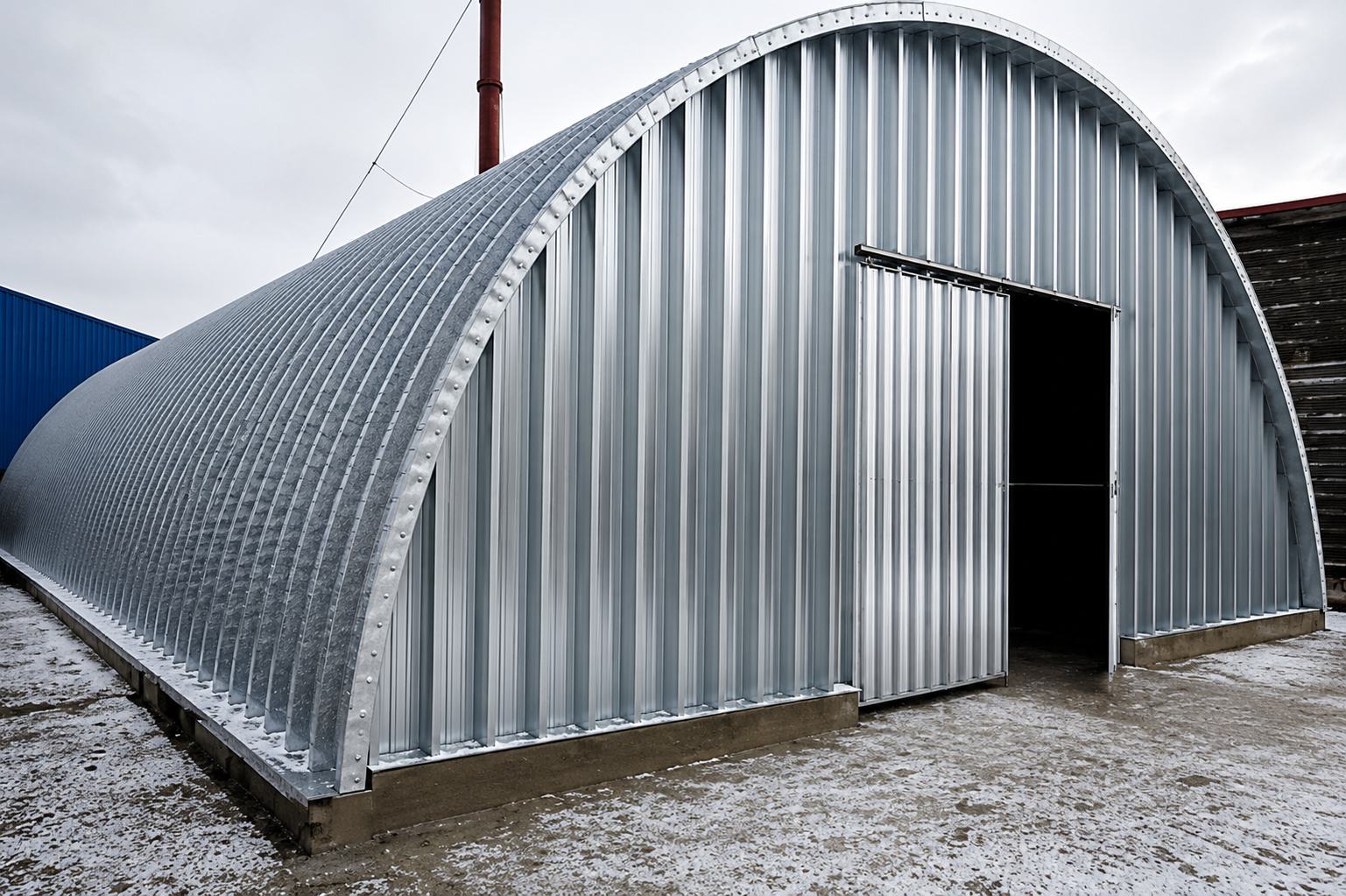

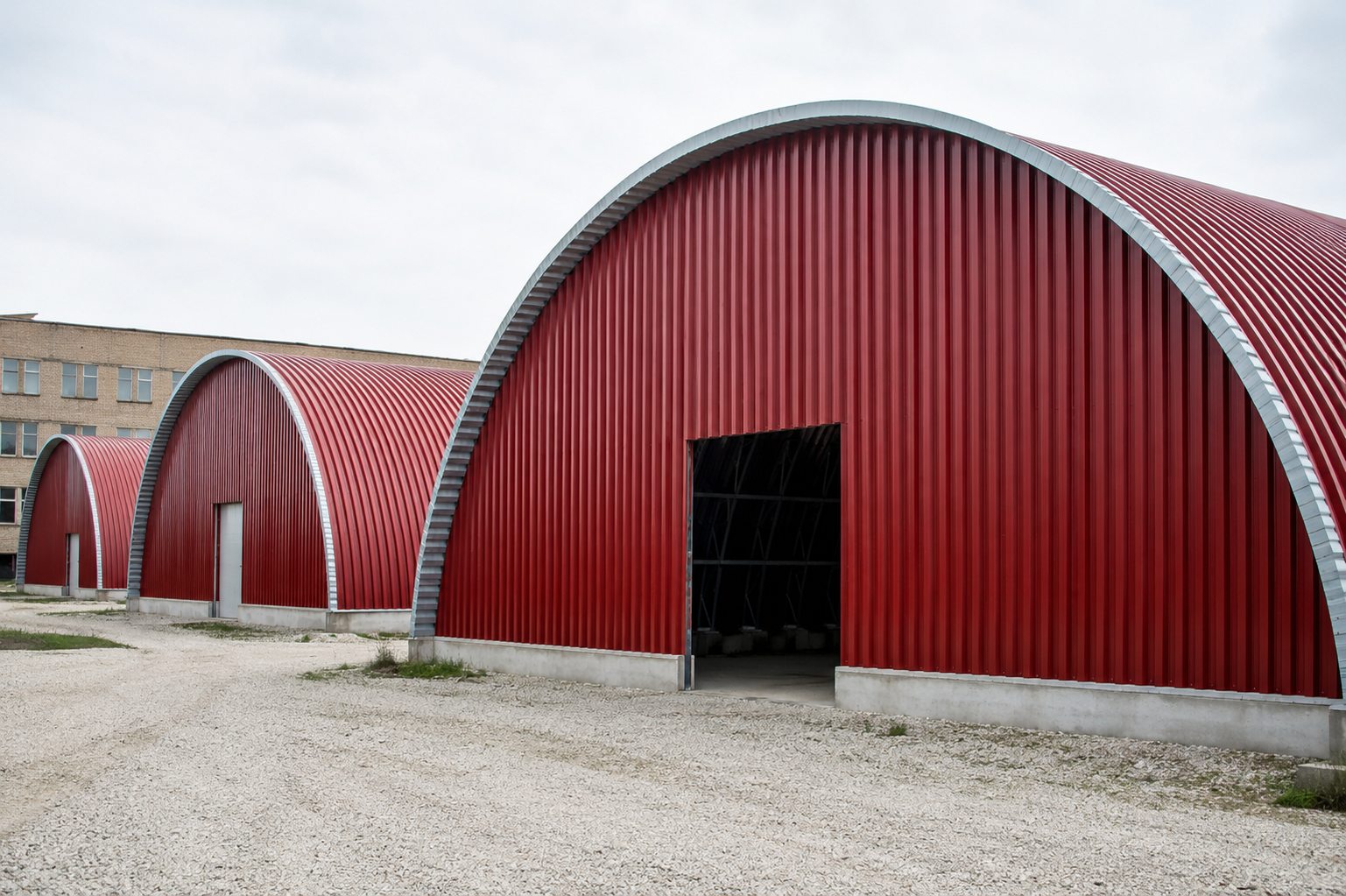

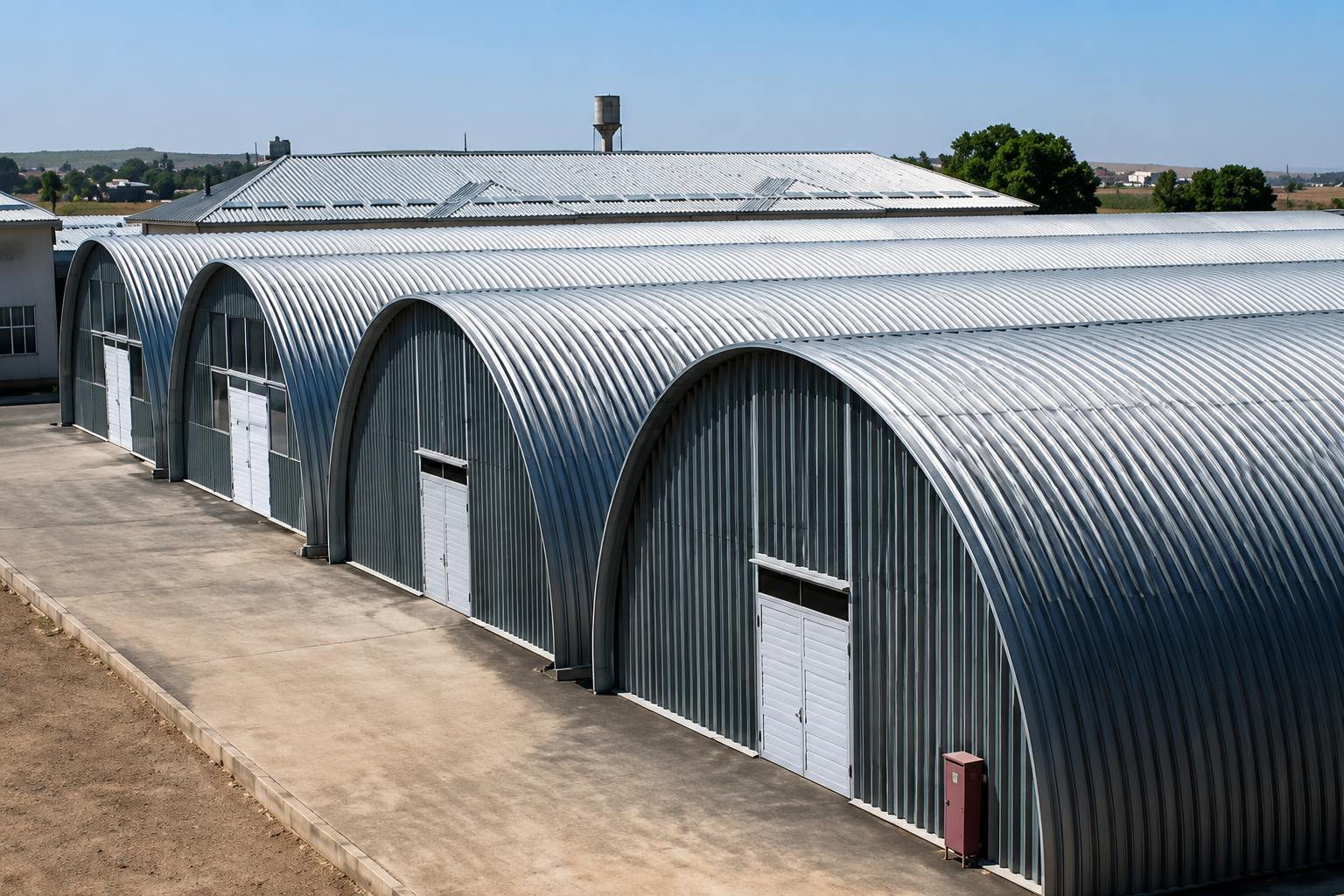

Примеры использования сводчатой оболочки
Цена Н112ПГ и порядок оформления поставки
-
Из чего складывается смета
Цена начинается от 570 р./м². Для закупки у производителя передают проектные данные. Сумма зависит от толщины, радиуса, покрытия, цвета RAL, длины, объёма, доборов и разгрузки. Основные заказчики — складские застройщики, агропредприятия и промышленные компании.
Рассчитать партию и перевозку -
Материалы и состав поставки
Наличие нужной стали и возможность получить заданный радиус проверяют до оплаты. В базовую поставку входят арочные детали; опоры, торцы, уплотнители и метизы считают по ведомости.
Проверить доступность материалов -
Изготовление и перевозка
Изготовление занимает 1–3 дня, доставка по Москве и области — 4–5 дней. Минимальная партия — 50 м², гарантия — 20 лет. Транспорт выбирают с учётом длины деталей и подъезда.
Оформить поставку на объект
Комплектующие для опор и соседних участков
-
Стальной швеллер
Швеллер применяют в опорных поясах, рамах ворот и усилениях. Номер сечения выбирают по расчётным усилиям.
Посмотреть сортамент -
Криволинейные детали
Переходы сложной формы разрабатывают индивидуально. Для отдельных сопряжений может рассматриваться гнутый фальцевый профиль, но он не заменяет основную несущую арку.
Открыть каталог элементов
Ответы на частые вопросы о заказе
Достаточно ли указать размеры будущего ангара?
Можно ли применять Н112ПГ в отапливаемом здании?
Допускается ли добавить ворота после завершения монтажа?
По каким условиям выбирают покрытие и оттенок RAL?
Как приобрести Н112ПГ для московского объекта?
