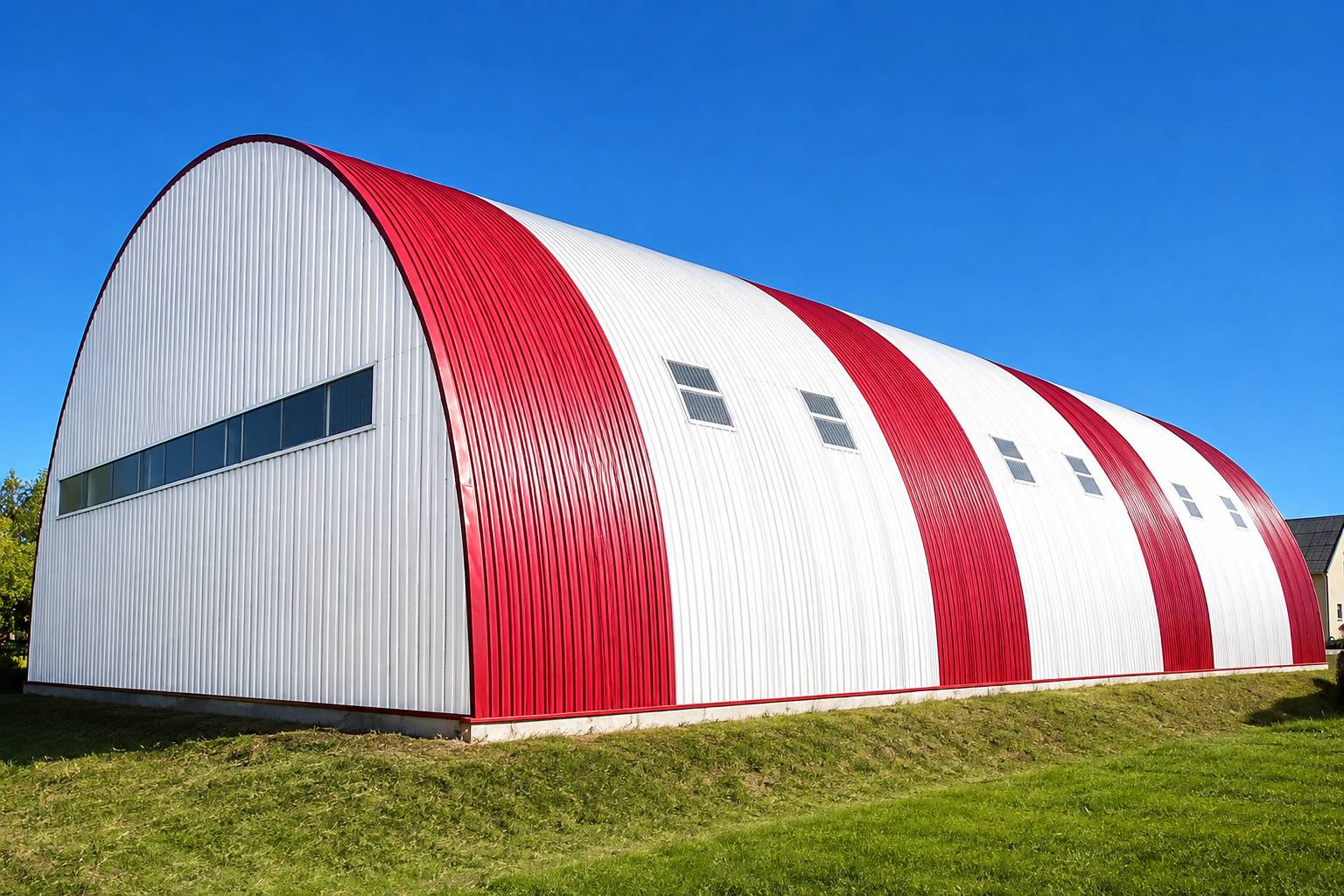

Арочный профнастил Н57ПГ

Арочный профнастил Н57ПГ в Москве

Арочный профнастил Н57ПГ для радиусных укрытий, конвейерных линий, переходов и навесов: от 811 руб., изготовление 1–3 дня, доставка 4–5 дней, гарантия 20 лет, заказ от 50 м².

Каталог продукции Получить расчёт

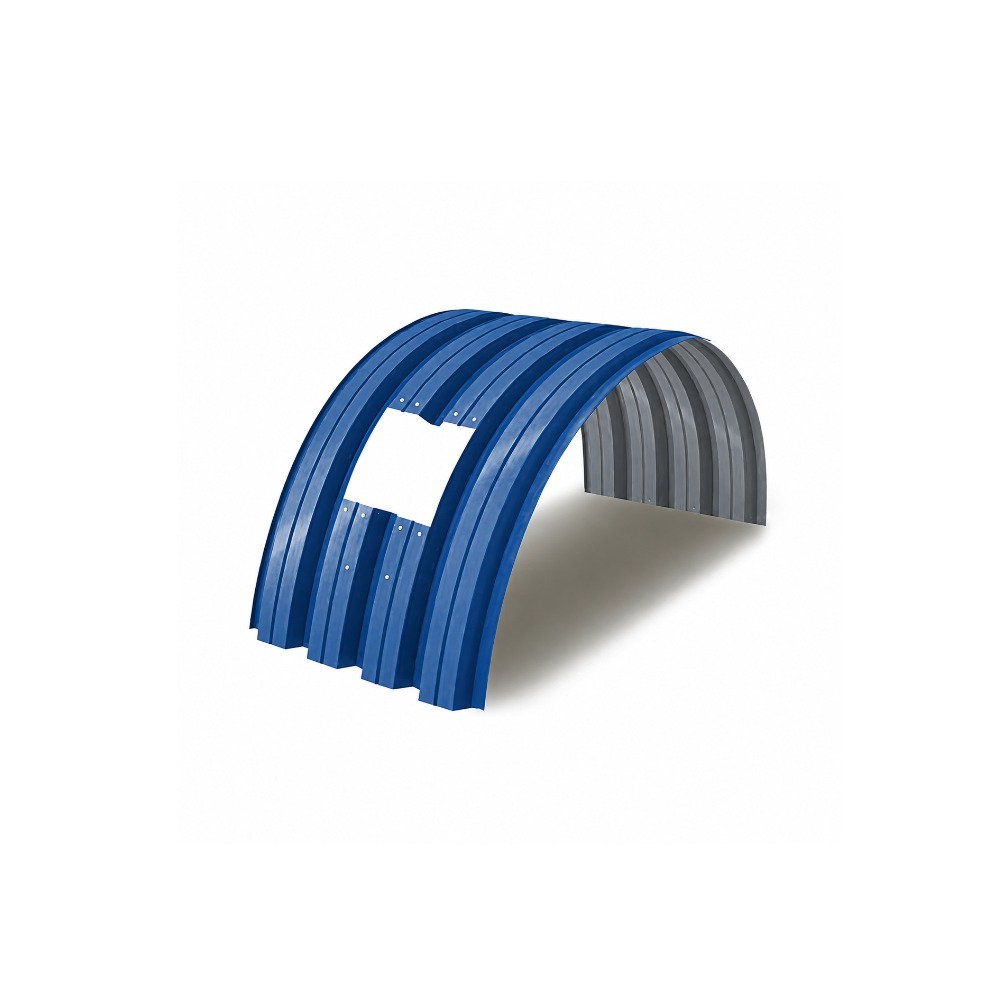

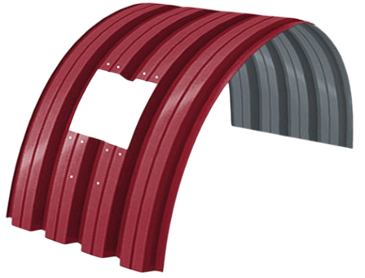

Профиль Н57ПГ с продольным радиусным изгибом

Арочный Н57ПГ: геометрия листа и назначение радиусной формы

Н57ПГ формуют из рулонной стали: трапециевидное ребро высотой 57 мм создаёт жёсткость, затем листу придают продольную кривизну под дугу каркаса. Рабочая ширина — 900 мм, полная — 960 мм, длина по раскрою может достигать 20 м. Радиусные карты используют для кожухов конвейеров, крытых переходов, галерей и навесов, где прямые листы потребовали бы лишних переломов и соединений. Такой способ уменьшает число поперечных сопряжений и позволяет повторить заданную архитектурную или технологическую кривую. Радиус согласуют до запуска: готовую карту нельзя без расчёта догибать на объекте. При переходе на другую кровельную систему продольно гнутый фальц рассматривают отдельно, а сопряжение задают рабочим узлом.

Смотрите также

Арочный профнастил С15ПГ

Радиусный профилированный лист для укрытий конвейеров, навесов и криволинейных металлических конструкций.
Подробнее
Арочный профнастил С17ПГ

Профиль с продольным изгибом для защитных кожухов, галерей и арочных оболочек промышленного назначения.
Подробнее
Арочный профнастил С18ПГ

Гнутый профлист для устройства радиусных перекрытий, технологических укрытий и лёгких защитных конструкций.
Подробнее
Арочный профнастил МП20ПГ

Радиусный профиль МП20ПГ для конвейерных линий, арочных навесов, переходов и защитных оболочек.
Подробнее

Заказ Н57ПГ в Москве: какие данные нужны производству

Для расчёта нужны радиус или стрела подъёма, длина дуги, ширина зоны, шаг опор, условия работы и количество карт.

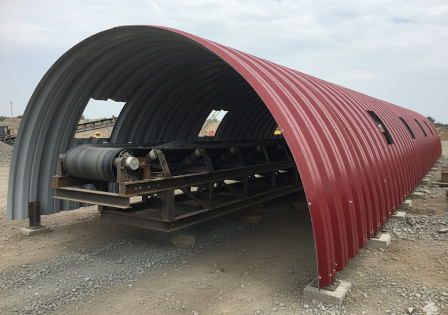

Укрытие конвейера. Сверяют ширину ленты, роликоопоры, зоны обслуживания и способ открывания кожуха.

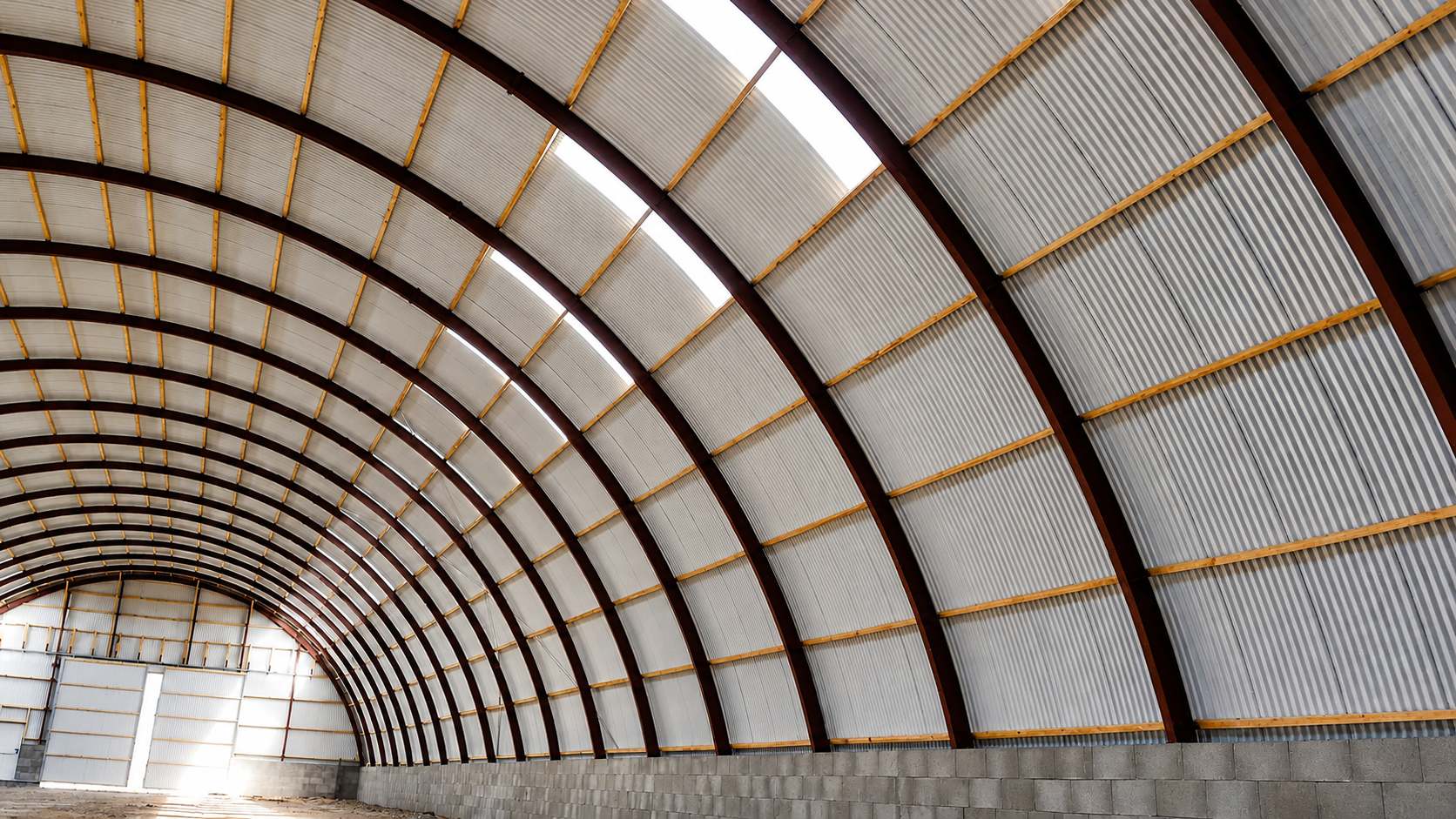

Навес по дуговому каркасу. Учитывают пролёт, подъём арки, снеговую и ветровую нагрузку; форма листа должна совпадать с дугами.
Закрытая галерея. Оценивают вибрацию, пыль, влажность, возможность мойки и воздействие среды.
Тёплая оболочка. Если нужна теплоизоляция, сэндвич панели подбирают отдельно: однослойный Н57ПГ утеплителя не содержит.
Размеры для раскладки. Полезные 900 мм используют для подсчёта рядов, полные 960 мм — для контроля габарита.

Данные для заказа арочного профиля Н57ПГ

Позиция	Значение	Пояснение
Исполнение	радиусный профилированный лист Н57ПГ	продольная гибка по заданной дуге
Назначение	конвейерные кожухи, галереи, навесы, арочные оболочки	конструкция проверяется расчётом
Высота ребра	57 мм	геометрия марки Н57ПГ
Ширина листа	900 мм полезная / 960 мм полная	для раскладки / общий габарит
Длина и изгиб	0,20–20 м / радиус по заказу	задаются ведомостью и чертежом
Толщина стали	определяется исполнением и нагрузкой	согласуется перед запуском
Теплоизоляция	отсутствует	однослойная стальная оболочка
Плотность / λ	к изделию не относятся	утепляющего слоя нет
Защита поверхности	цинковая либо полимерная	вариант выбирают по условиям объекта
Оттенок	по палитре RAL	для окрашенного исполнения
Сталь	по спецификации заказа	марка зависит от требуемого варианта
Сопряжение карт	боковое перекрытие профиля	торцевой узел назначает проект
Вес	зависит от толщины и формата	рассчитывается для конкретной позиции
Пожарное поведение	стальная основа не поддерживает горение	показатели узла зависят от всей конструкции
Рабочая среда	в пределах допуска выбранной защиты	температуру и химическое воздействие уточняют
Опоры	дуги, прогоны либо стальная подсистема	контур должен соответствовать радиусу
Фиксация	саморезы с EPDM-шайбой	тип выбирают по материалу основания
Расстановка винтов	по расчёту и расположению опор	универсального шага нет
Уплотнение	по узлам, требующим водозащиты	применяют совместимую ленту или герметик
Складирование	на сухих ровных прокладках	исключают застой воды внутри пачки
Ограничения	не использовать на больших пролётах без проверки	форму готовых карт на объекте не меняют

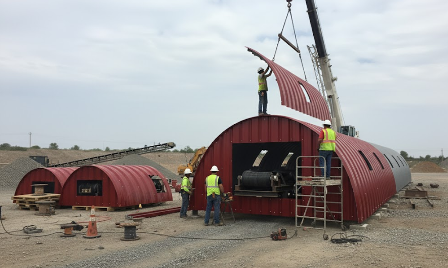

Как изготавливают, крепят и перевозят радиусные карты

Рулон профилируют, изгибают по согласованному радиусу, режут по ведомости, маркируют и упаковывают. Выпуск занимает 1–3 дня, доставка по Москве — 4–5 дней; гарантия — 20 лет при соблюдении требований.

Перед подъёмом сверяют радиус дуг и карт. Нельзя компенсировать несовпадение сильной затяжкой: появляются заломы и перекос края.
Саморезы выбирают по опоре. EPDM-шайбу обжимают умеренно: перетяжка повреждает её, слабая фиксация пропускает влагу.
Боковое перекрытие ориентируют по стоку. Торцевой нахлёст и число винтов назначают для конкретного узла.
Режут без перегрева защитного слоя. Стружку удаляют, повреждённую окрашенную кромку восстанавливают совместимым составом.
Пачки держат на сухих прокладках с вентиляцией, не допуская воды между листами.
Для длинных карт заранее проверяют кузов, подъезд, место разгрузки и схему подъёма без заломов.

Как согласовать радиус, толщину и опорную схему

Подбор начинают с геометрии и нагрузок: задают пролёт, шаг дуг, снеговой и ветровой район, опирание и назначение оболочки. Для конвейерного кожуха дополнительно учитывают доступ к роликам и съёмным участкам. Если каркас собирают на ЛСТК профиль с расчётным шагом, проверяют прогиб и зоны фиксации, затем назначают толщину стали. Заказывать по размерам лучше по окончательной раскладке с радиусом, длиной и количеством каждой позиции; это снижает риск подрезки уже на объекте.

Когда Н57ПГ применять не следует

Лист не заменяет утеплённую систему и не работает самостоятельной аркой без опор. Нельзя увеличивать пролёт только по высоте ребра, использовать оболочку как ходовой настил без проверки или силой менять её кривизну. Для участков с постоянным конденсатом или химически активной пылью сначала проверяют совместимость стали, защитного слоя и крепёжных элементов.

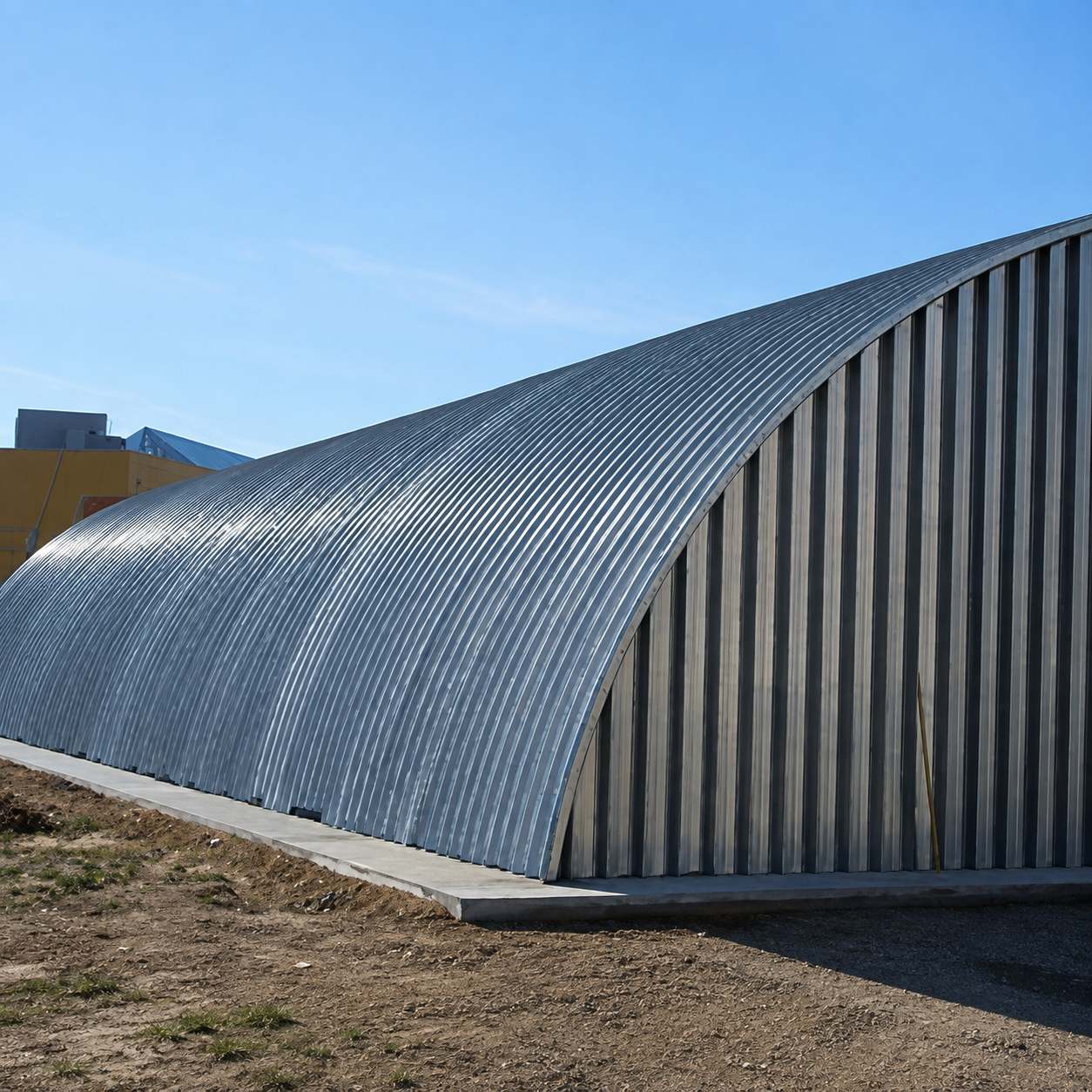

Ограничения применения арочного профиля Н57ПГ

Наличие, маркировка и отгрузка

Готовность зависит от наличия стали нужной толщины, покрытия, цвета и возможности получить заданный радиус. Позиции группируют по очередности сборки. До отправки сверяют длины, марки, число пачек и упаковку.

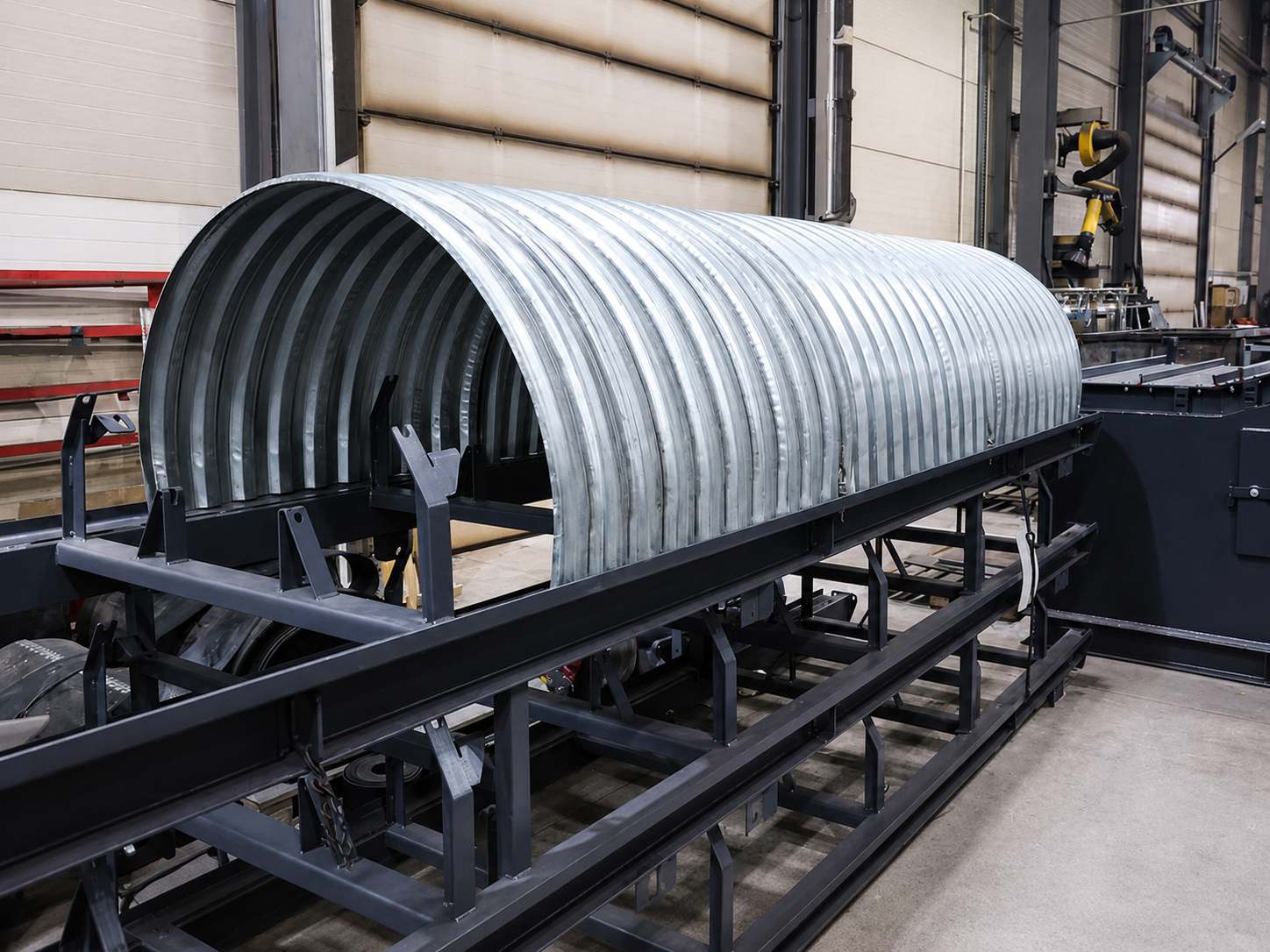

Что включить в комплект поставки

Кроме радиусных карт заказывают фасонные детали, винты, ленты и герметик, если они нужны по проекту. Переходы на прямые участки, торцы и сложные примыкания прорисовывают заранее. Комплектацию удобнее делить по монтажным зонам: это ускоряет приёмку и снижает вероятность перепутать листы разного радиуса. В счёте сверяют толщину, покрытие, RAL, радиус, длины и количество.

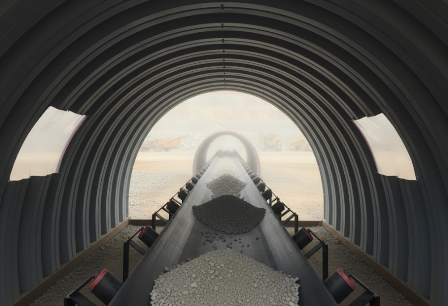

Где используют радиусный Н57ПГ

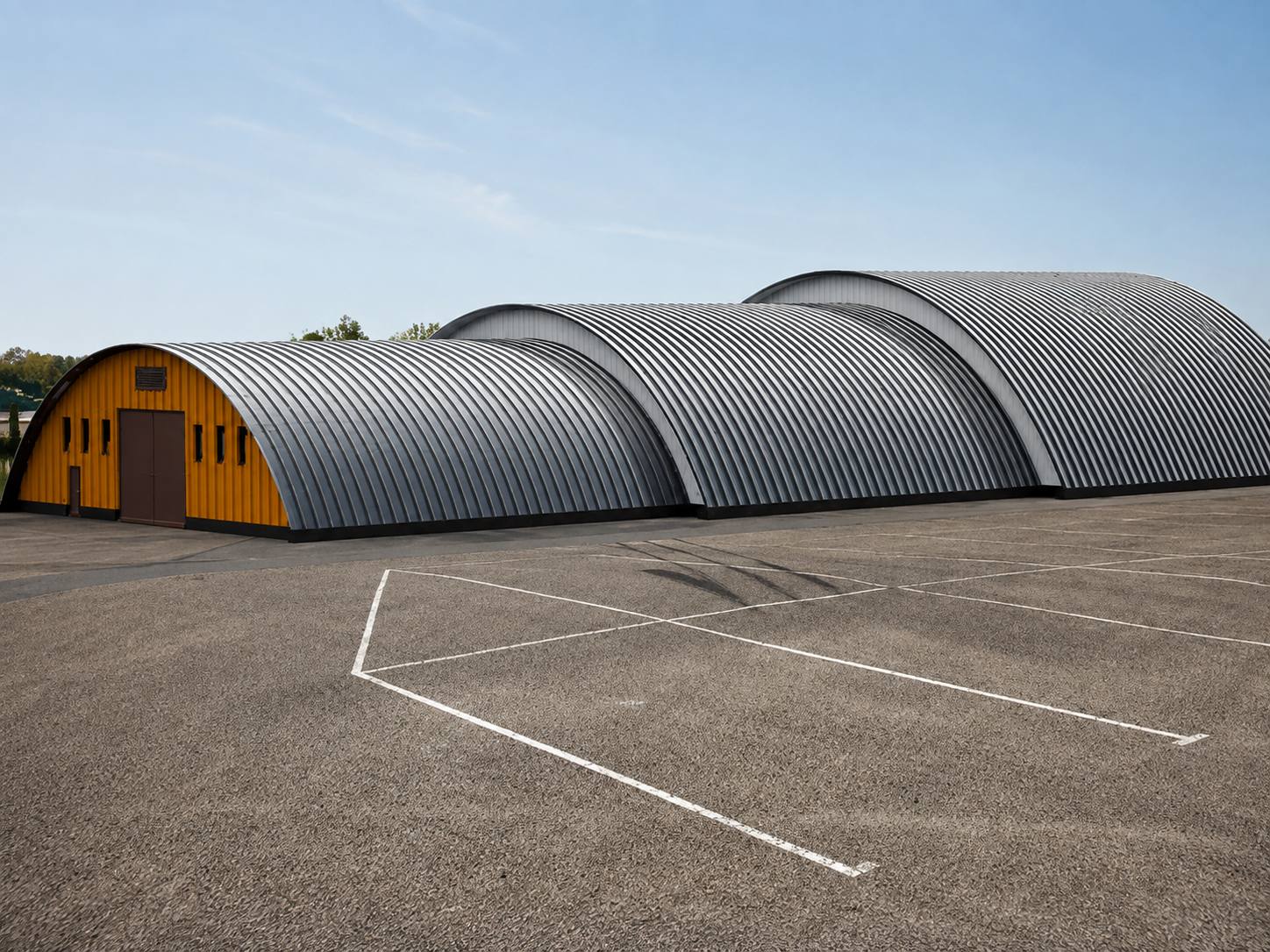

Радиусная стальная оболочка конвейерной линии Н57ПГ

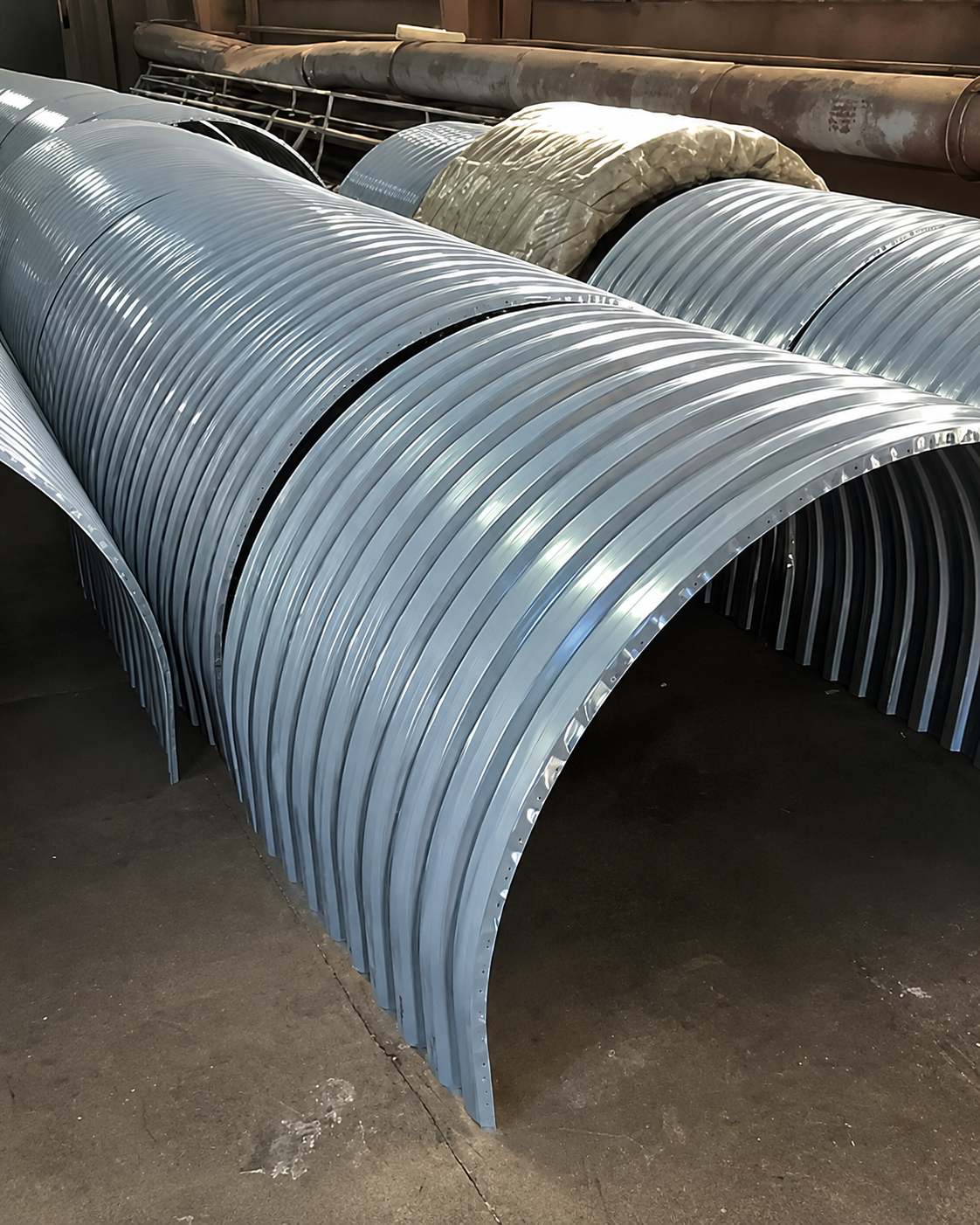

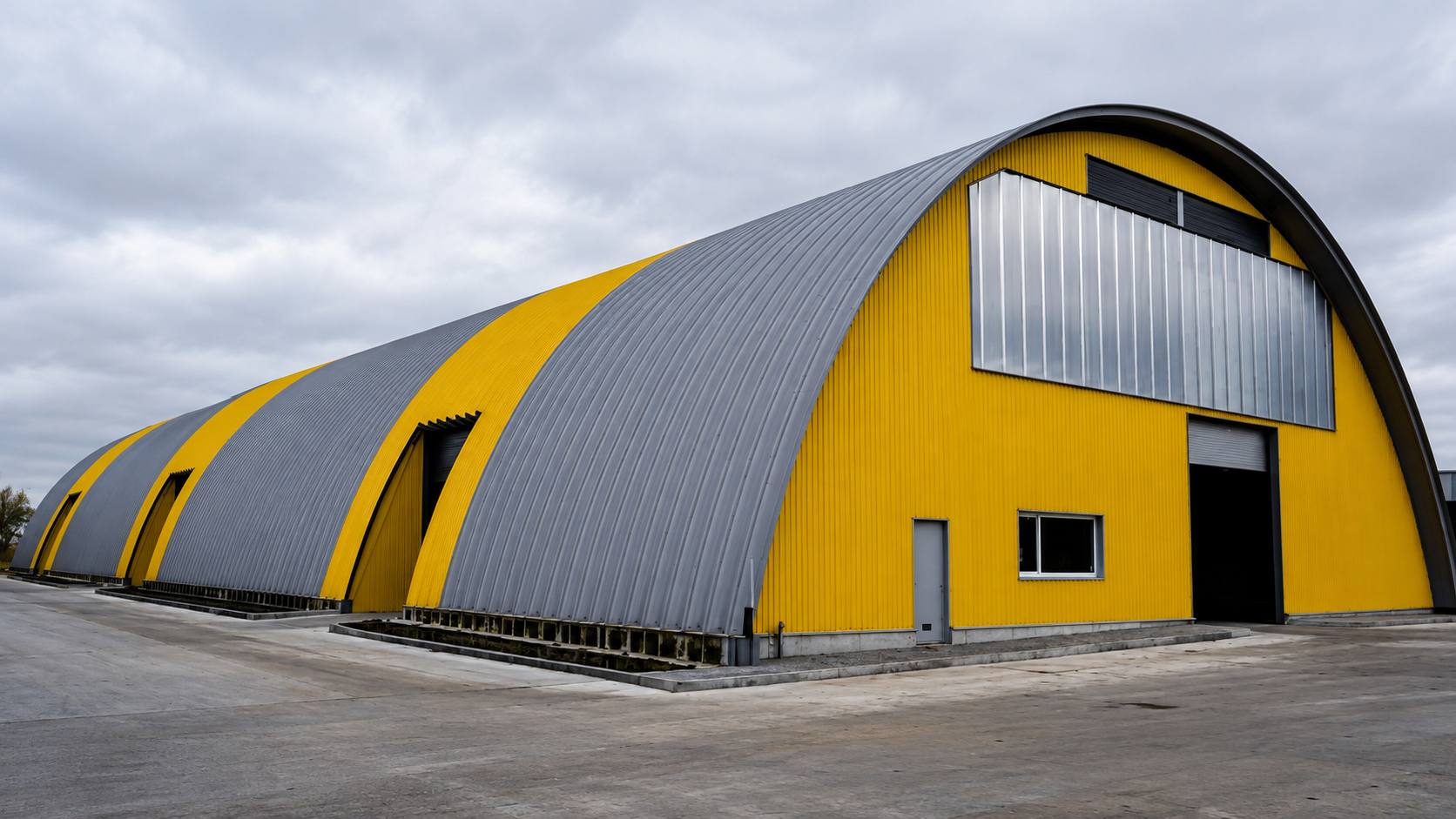

Подготовленные к отгрузке профилированные радиусные карты

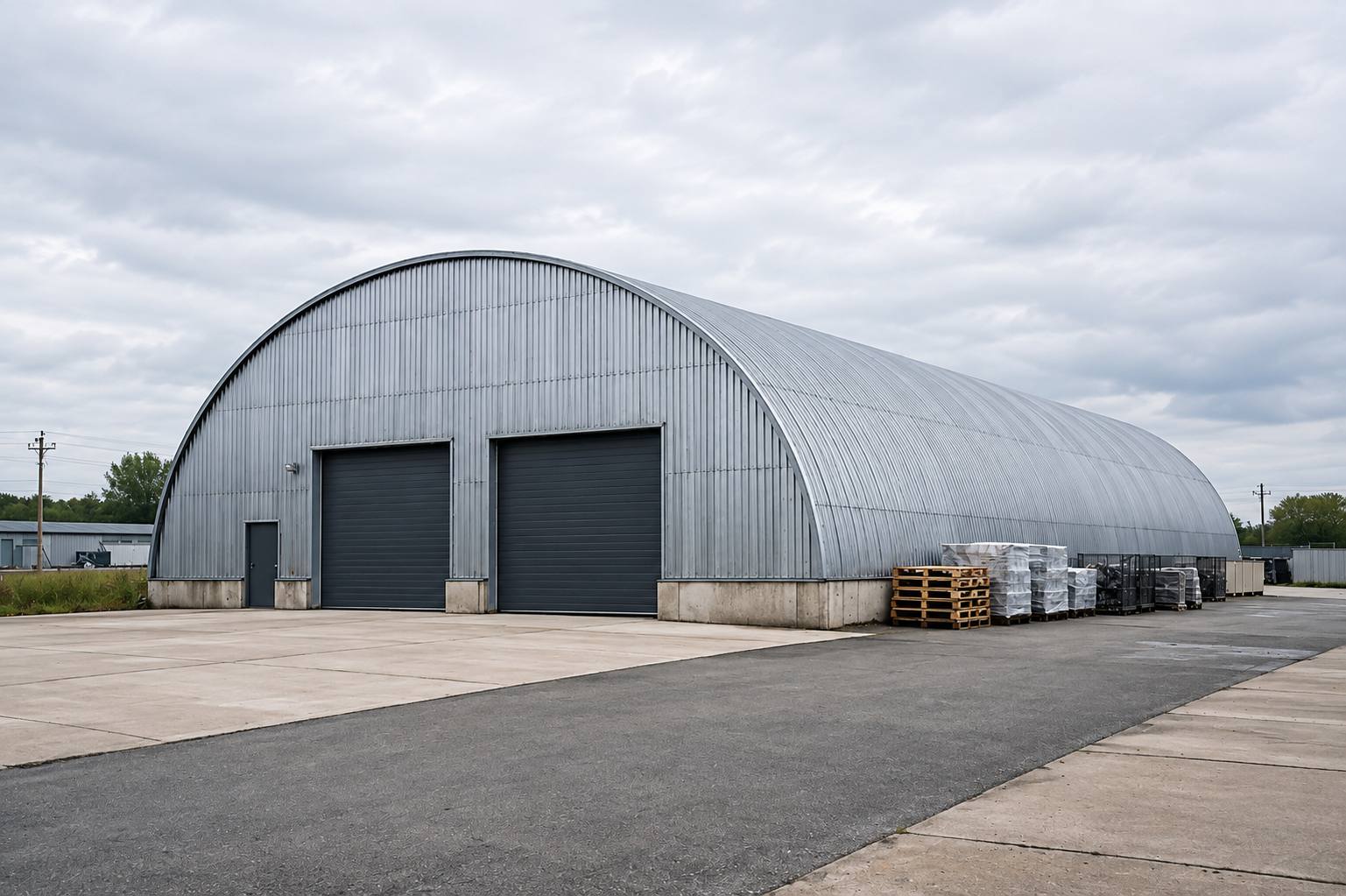

Работа с кромкой профилированного листа перед установкой

Дополнительно к товару

Швеллер

Прокат для рам, опорных контуров и локального усиления каркаса, на который передаётся нагрузка от радиусной оболочки.
Подробнее
Шляпный крепёжный профиль

Гнутый элемент для выравнивания плоскости и формирования промежуточной подсистемы в отдельных конструктивных схемах.
Подробнее

Что уточнить до заказа Н57ПГ

Какие данные нужны для Н57ПГ в Москве?

Передают радиус, пролёт, шаг опор, длины, снеговую и ветровую нагрузку, условия среды, покрытие и количество карт.

Можно ли изготовить лист под конкретную дугу?

Да. Допустимый радиус зависит от толщины, длины и возможностей линии, поэтому его фиксируют в чертеже до запуска.

Когда требуется уплотнять соединения?

Герметизацию предусматривают в водозащитных узлах. Ленту или состав выбирают с учётом покрытия и примыкания.

Подходит ли Н57ПГ для утеплённого покрытия?

Сам лист теплоизоляции не содержит. Утеплитель, пароизоляцию и примыкания рассчитывают отдельным слоем конструкции.

Что важно при доставке длинных карт?

Проверяют длину кузова, маршрут, ограничения на въезд, место разгрузки и способ подъёма. Радиусные карты нельзя стягивать тросом в одной точке или разгружать с заломом.

Сравнение товаров (0)

Сортировать:

Показывать:

Арочный профнастил для укрытия конвейеров Н57ПГ-960, 0,5, в полимерном покрытии

Длина режется в размер, (м): 0,20 - 20 Полная ширина (мм): 960 Полезная ширина (мм): 900 Высота профиля (мм.): 57 Тип профиля: Н57ПГ Радиус изгиба: Под заказ Покрытие: Полимерное Назначение: Для арочных укрытий конвейеров

984 р.

Ваша скидка: -18%

Арочный профнастил для укрытия конвейеров Н57ПГ-960, 0,5, нержавеющий

Длина режется в размер, (м): 0,20 - 20 Полная ширина (мм): 960 Полезная ширина (мм): 900 Высота профиля (мм.): 57 Тип профиля: Н57ПГ Радиус изгиба: Под заказ Покрытие: Без покрытия Назначение: Для арочных укрытий конвейеров

2 674 р. 2 190 р.

Арочный профнастил для укрытия конвейеров Н57ПГ-960, 0,5, оцинкованный

Длина режется в размер, (м): 0,20 - 20 Полная ширина (мм): 960 Полезная ширина (мм): 900 Высота профиля (мм.): 57 Тип профиля: Н57ПГ Радиус изгиба: Под заказ Покрытие: Цинк Назначение: Для арочных укрытий конвейеров

790 р.
