Арочный профнастил С21ПГ


Арочный профнастил С21ПГ


Арочный профилированный лист С21ПГ

Арочный профнастил С21ПГ в Московской области

С21ПГ формирует изогнутую обшивку навесов и технологических галерей без подгонки прямых листов на каркасе. От 904 р./м²; изготовление 1–3 дня, доставка 4–5 дней, гарантия 15 лет, заказ от 50 м².

Каталог продукции Получить расчёт
Трапециевидный профиль С21ПГ

Кривизна С21ПГ закладывается ещё в цехе

Рёбра трапециевидного сечения высотой 21 мм проходят по дуге вместе с металлом. Такая форма требует точного совпадения с опорным контуром: перед формовкой сверяют радиус, развёртку и наружную сторону покрытия. Если торец дополнительно закрывают экраном, гофролисты могут служить отдельной обшивкой, но не заменяют изогнутые карты.

Смотрите также

  • Профнастил С8ПГ

    Арочный профнастил С8ПГ для укрытия конвейеров, защиты транспортёрных лент от осадков и устройства лёгких защитных кожухов.

    Подробнее
  • Профнастил С10ПГ

    Продольно-гнутый профнастил С10ПГ для арочных укрытий ленточных конвейеров и защитных конструкций промышленного оборудования.

    Подробнее
  • Профнастил С17ПГ

    Арочный профилированный лист С17ПГ для изготовления защитных оболочек конвейерных линий с повышенной жёсткостью профиля.

    Подробнее
  • Профнастил Н57ПГ

    Несущий арочный профнастил Н57ПГ для прочных укрытий конвейеров, промышленных галерей и конструкций с расчётными нагрузками.

    Подробнее

Как рассчитывают объём металла

  • Геометрия карт

    Учитываются развёрнутая длина дуги, подрезка кромок и полезная ширина.

  • Габариты пакета

    Для длинных дуг заранее определяют точки опирания и схему подъёма.

  • Исходные данные

    Достаточно эскиза поперечного сечения, раскладки карт и требуемой отделки.

Какие сведения указать в заявке

В Московской области подбор начинается с чертежа несущего контура: одной общей площади недостаточно, чтобы получить правильную форму оболочки.

  • Кривизна: радиус по оси и границы допуска.
  • Раскрой: протяжённость каждой заготовки.
  • Каркас: положение поперечных опор.
  • Металл: тип антикоррозионной защиты.
  • Отделка: требуемый оттенок по RAL.

Параметры профнастила С21ПГ

ПозицияЧто указываетсяПояснение
Типстальной арочный профлистпродольно-гнутый
Назначениенавес, ангар, галереяпо проекту
Высота волны21 ммпрофиль С21
Ширина рабочая1000 ммтиповое
Ширина полная1051 ммпо партии
Длинапо чертежу дугипо линии
Толщина сталипо спецификациипо проекту
Радиус гибкипо проектупо линии
Основаоцинкованная стальпо паспорту
Поверхностьцинк или полимерпо заказу
ЦветRAL по заказупри окраске
Утеплительотсутствуетодин слой
Плотность и λне применяютсябез утепления
Соединениебоковой нахлёстпо кромке
Массазависит от толщиныуточнить в ведомости
Пожарное поведениесталь негорючаяпо узлу
Температурный режимпо защитному слоюпо паспорту
Опораметаллические прогонышаг по расчёту
Фиксациясаморезы с EPDM-шайбойпод материал прогона
Шаг винтовпо схеме крепленияпо расчёту
Нахлёст и уплотнениепо узлу кровлипо уклону
Хранениена сухих прокладкахсухо
Ограниченияне заменяет несущую аркупо проекту

Последовательность сборки криволинейной оболочки

Готовые сегменты нумеруют по схеме раскладки. На месте монтажники сначала проверяют геометрию основания, затем закрепляют оболочку без принудительного изгиба.

  • Контролируют совпадение дуг и прогонов.
  • Крепёж подбирают по материалу опоры.
  • Продольные швы ориентируют с учётом водоотвода.
  • Места реза обрабатывают от коррозии.
  • Краевые узлы усиливают согласно расчёту.
  • После сборки очищают покрытие от стружки.

Толщина определяется работой каркаса

Сечение выбирают после оценки ветрового отсоса, снегового воздействия и расстояния между опорами. Когда в подконструкции задействован ЛСТК профиль, отдельно проверяют местную устойчивость тонкостенных деталей и крепёжные узлы. Одинаковая форма дуги не означает одинаковую несущую способность.

Подбор сплава и формата С21ПГ

Ошибки при выборе дугового покрытия

Не следует притягивать лист винтами к основанию с неподходящим радиусом: в металле возникнут дополнительные напряжения. Нельзя также считать облицовку самостоятельной силовой аркой. Если проект предусматривает закрытый продольный шов, продольно гнутый фальц проектируют как отдельное конструктивное решение.

Проверка допустимых нагрузок для С21ПГ

Как сохраняют форму при перемещении

Изогнутые элементы размещают на нескольких мягких подкладках, исключая точечные усилия и перекос пачки. При приёмке сверяют бирки с монтажной схемой, осматривают края и проверяют отсутствие остаточных деформаций.

Перевозка длинномерных карт С21ПГ

Что сверяют перед выпуском партии

Спецификация объединяет изогнутые карты, фасонные детали, крепёж и уплотнения для конкретных стыков. Контрольные позиции — количество элементов каждого типоразмера, наружная сторона облицовки и номера сборочных участков.

Контроль ведомости поставки С21ПГ

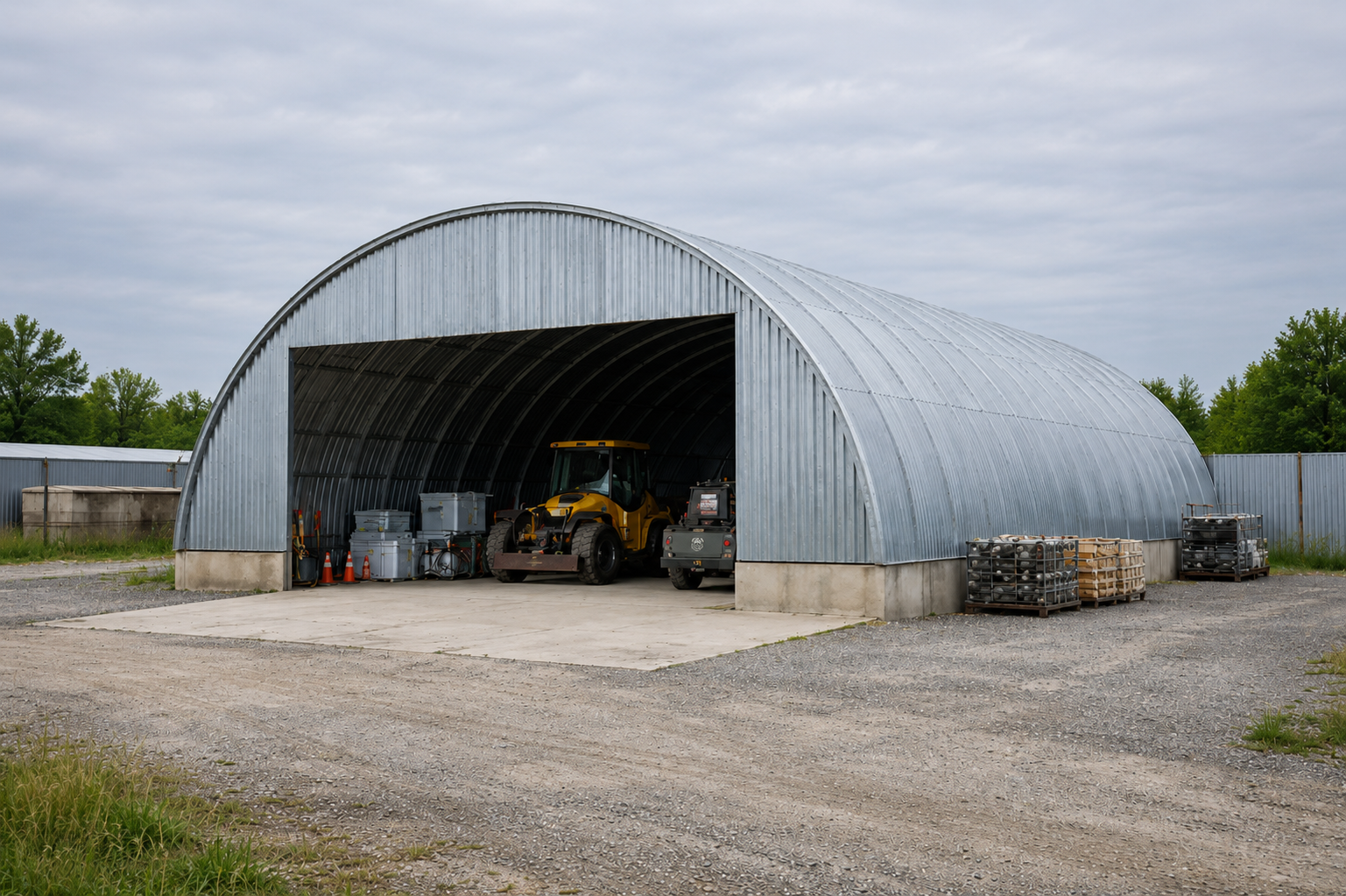

С21ПГ:  Арочные металлические ангары

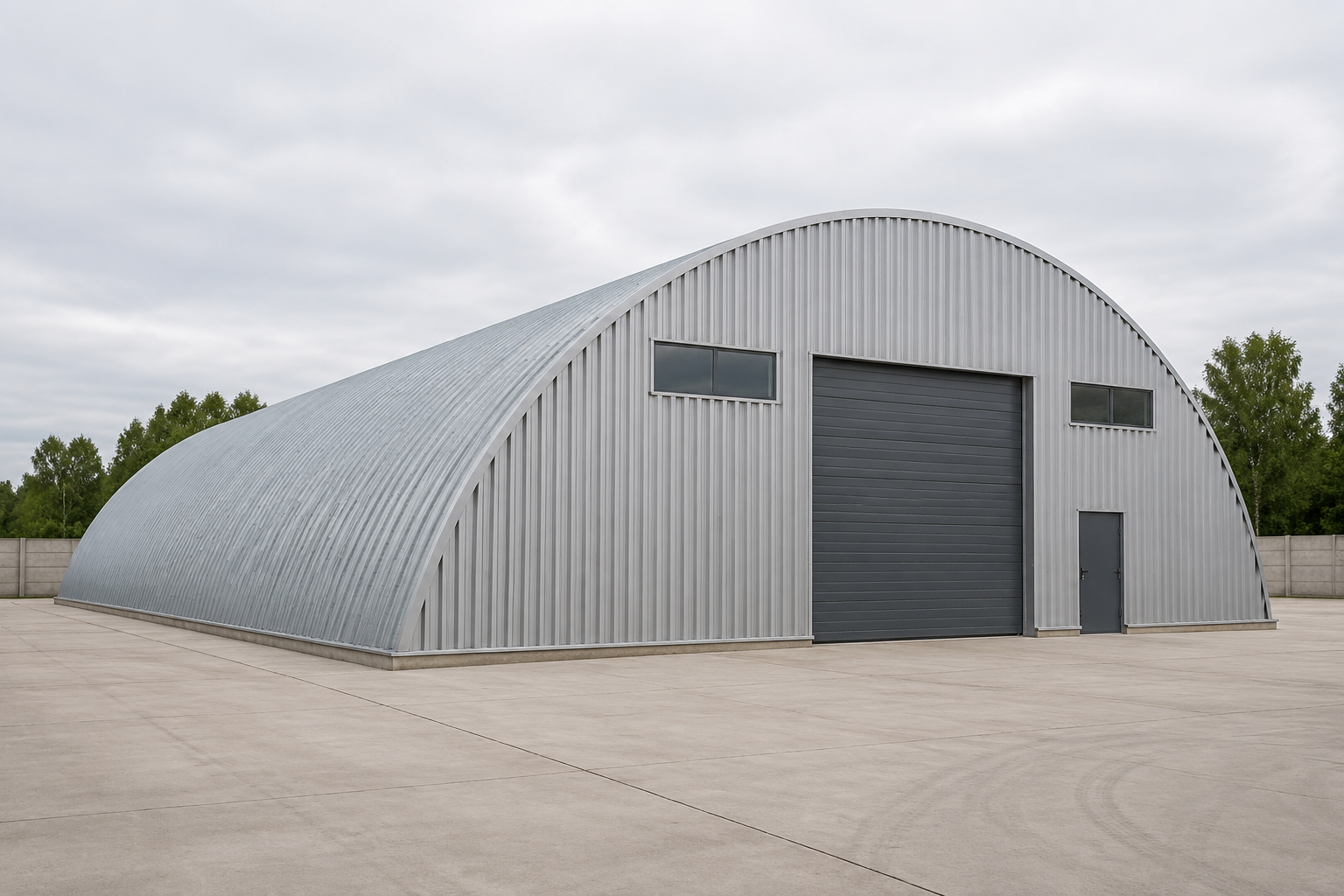

Профильные листы С21ПГ в ограждающей конструкции
Пачки С21ПГ на прокладках
Холодный раскрой С21ПГ С21ПГ

Дополнительно к товару

  • Шляпный крепёжный профиль

    Подконструкция для выверки плоскости.

    Подробнее

Вопросы о форме и монтаже С21ПГ

Какие размеры нужны для подготовки карт?
Укажите радиус, длину по дуге, ширину зоны покрытия и шаг опор.
Можно ли повторить нестандартную кривизну?
Возможность гибки оценивают по чертежу и ограничениям оборудования.
Держит ли лист нагрузку без прогонов?
Такое решение требует отдельного инженерного обоснования.
Как защищают соединения от протечек?
Схему перекрытия кромок и уплотнения задают в рабочем узле.
Что проверить при получении комплекта?
Осмотрите защитный слой и сравните маркировку с ведомостью.
