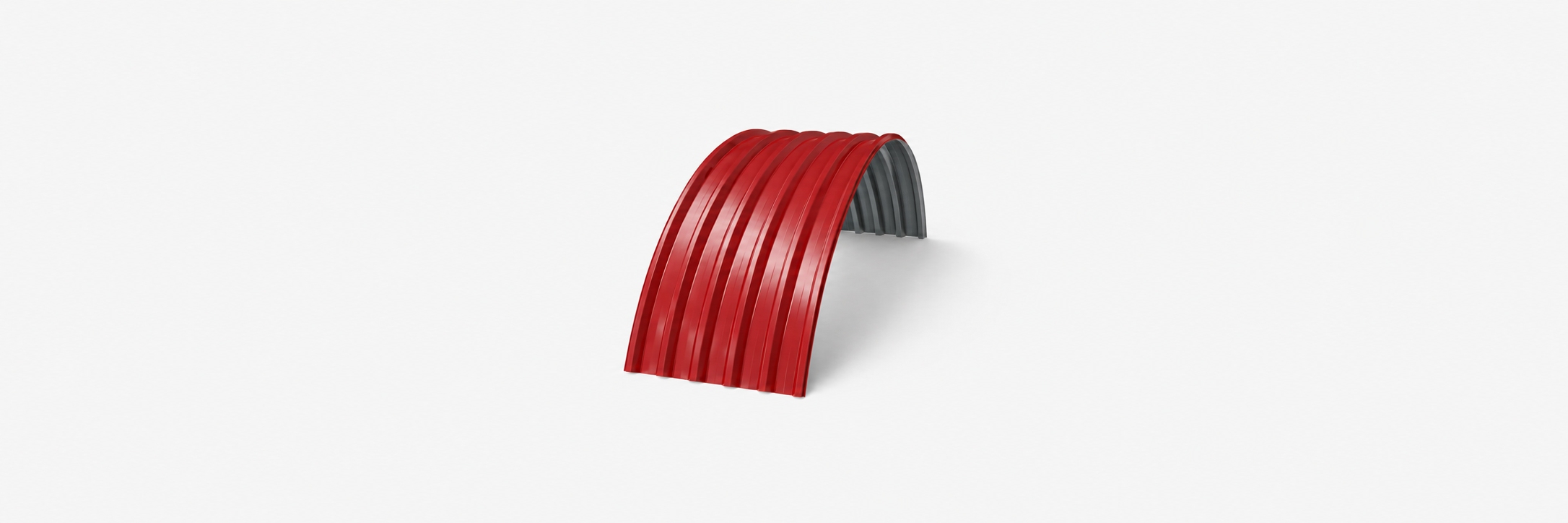

Профнастил С44ПГ для Москвы и Московской области
Продольно-гнутый С44ПГ от 487 р./м². Выпуск партии занимает 1–3 дня, перевозка по столичному региону — 4–5 дней. Гарантия — 20 лет; заказ принимается от 50 м².
С44ПГ: устройство и принцип заводской гибки

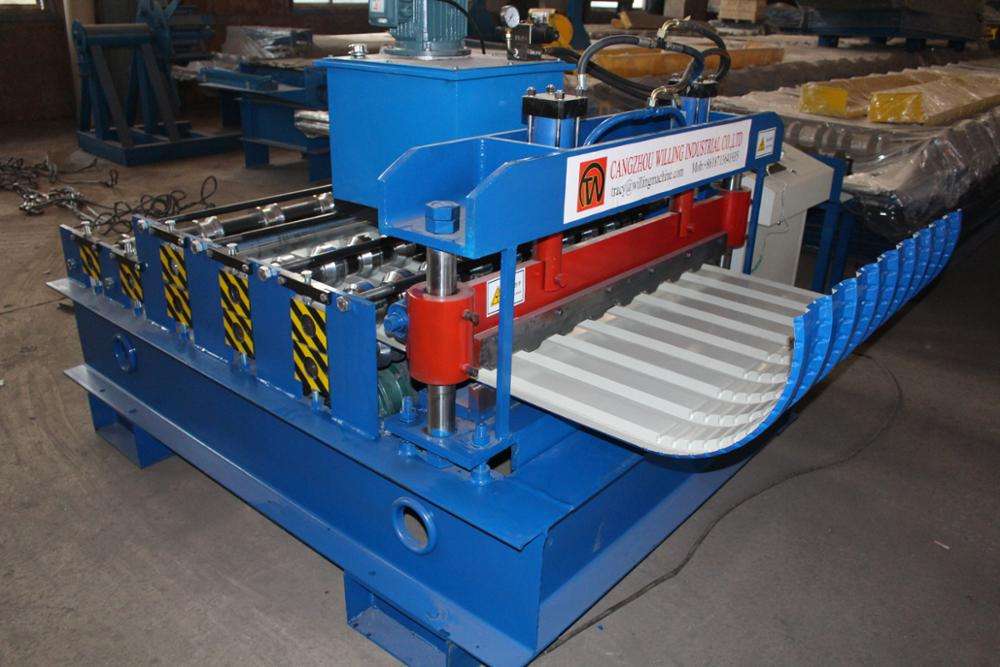

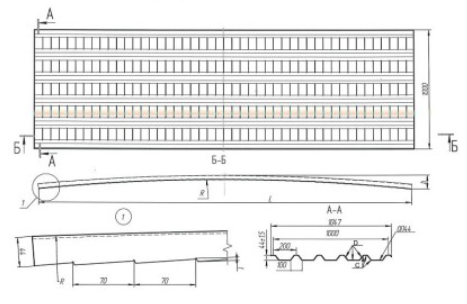

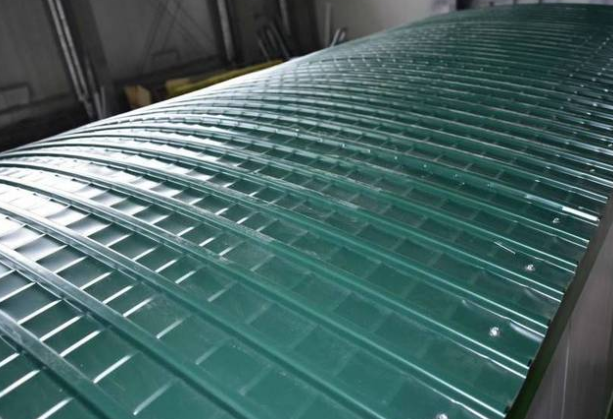

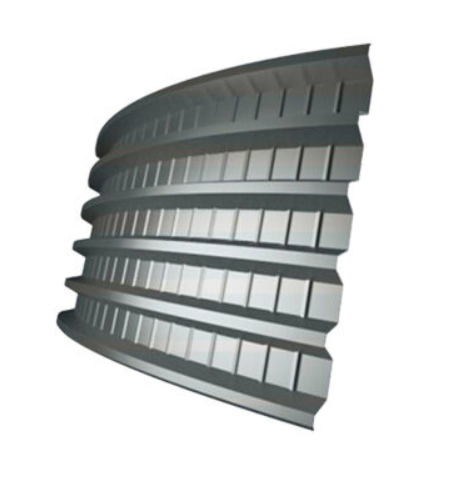

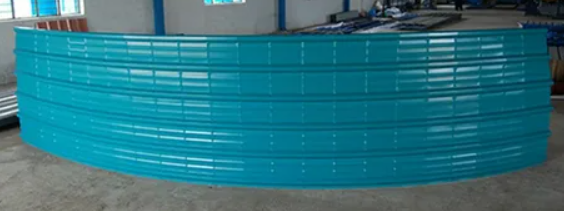

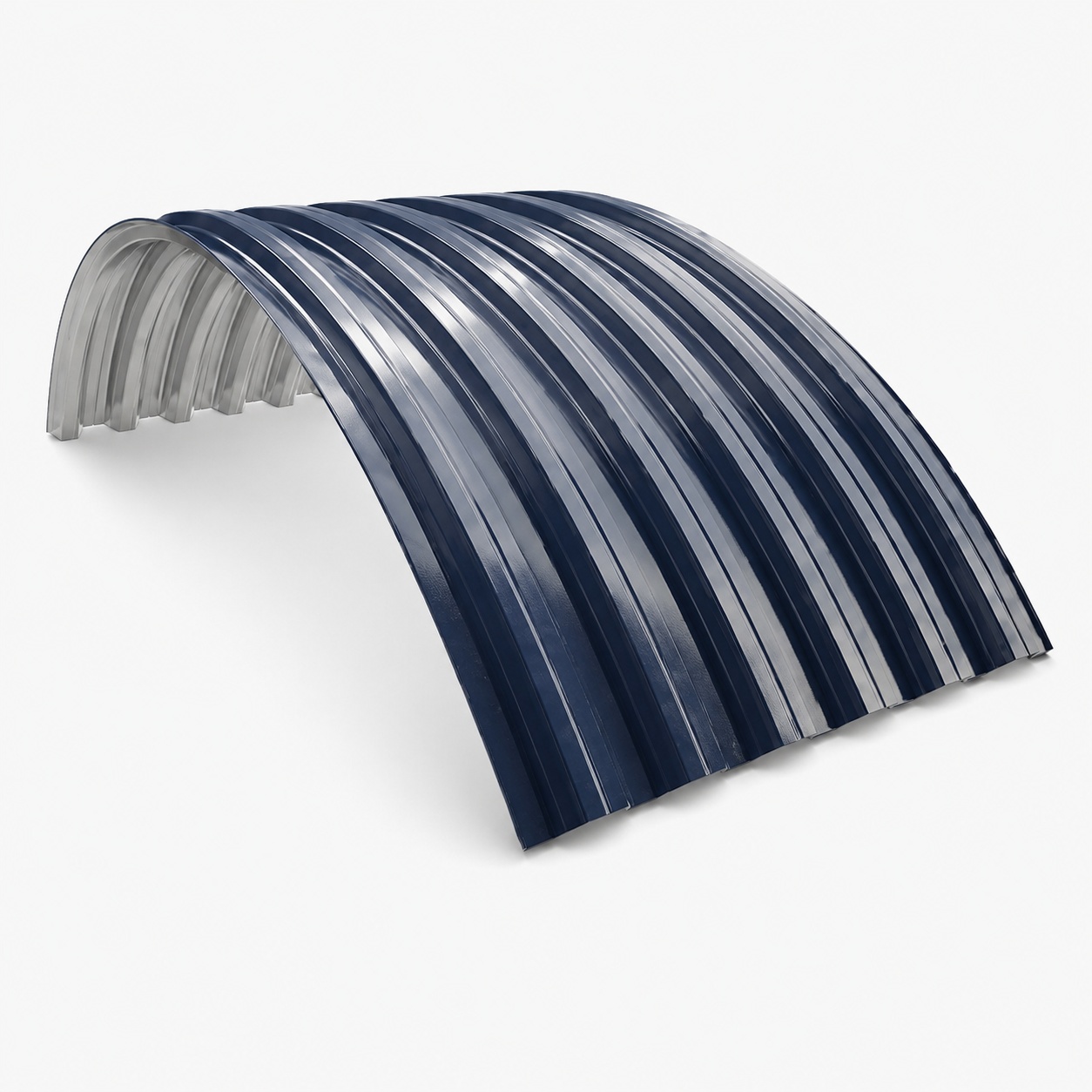

С44ПГ — стальной лист с трапецией 44 мм, изогнутый вдоль рёбер на специальной линии. Заводская обработка создаёт ровную дугу без надрезов, заломов и силового прижатия к каркасу. Полезная ширина составляет 1000 мм, габаритная — 1047 мм; основу выбирают в пределах 0,5–0,9 мм, длину назначают по раскладке. Форму задают чертежом с пролётом, стрелой подъёма и внутренним либо наружным радиусом. Заготовку получают из оцинкованной рулонной стали, затем изгибают, проверяют шаблоном и маркируют по позициям. У окрашенных деталей при упаковке сохраняют полимерный слой. Изделия применяют на навесах, переходах, цехах, складах и архитектурных вставках. Для прямых участков подходят гофролисты, но ими нельзя заменять радиусные элементы. До выпуска согласуют лицевую плоскость, направление укладки, защиту, оттенок и примыкания.
Смежные радиусные профили для одной спецификации
-

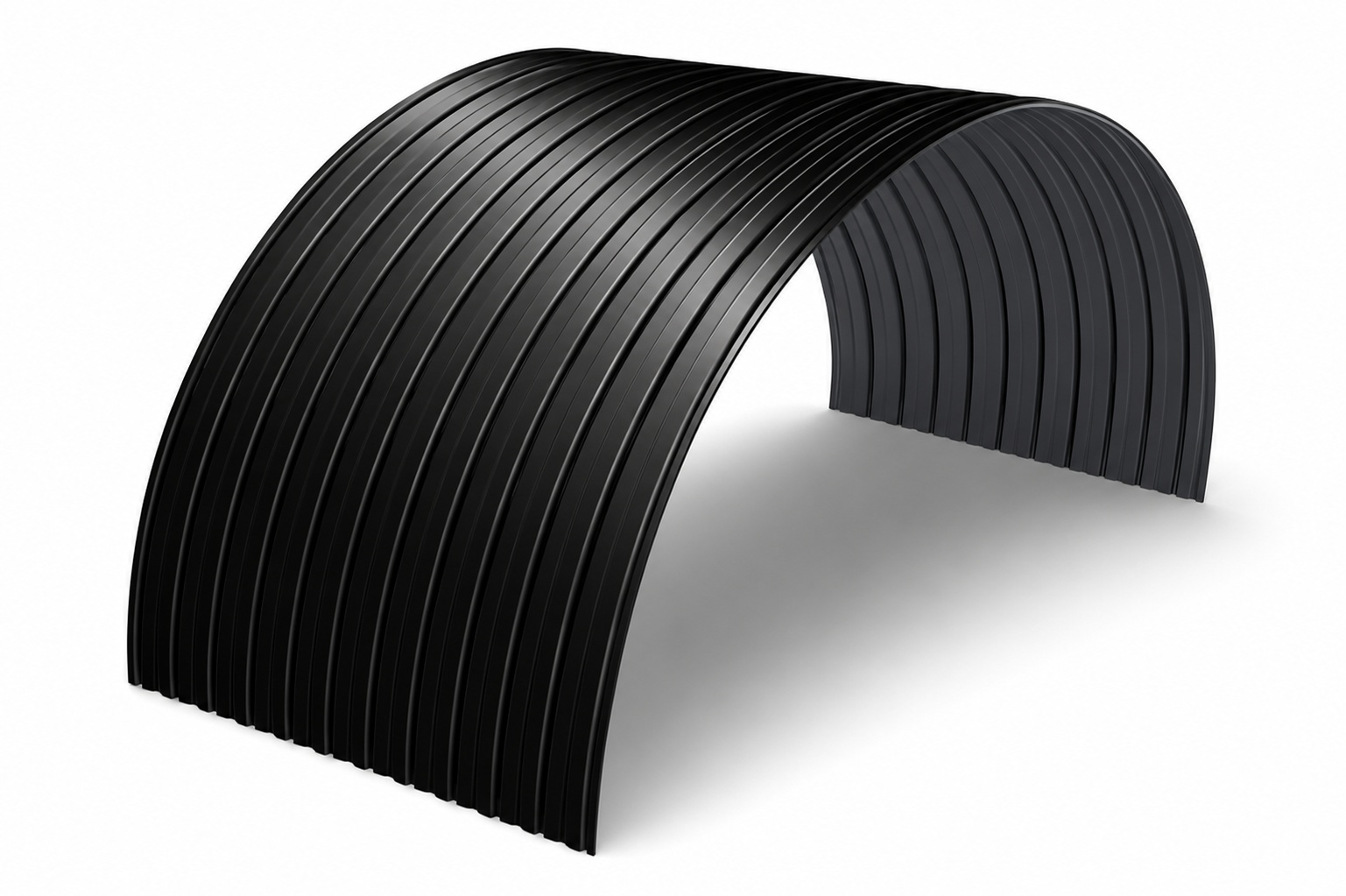

Арочный профнастил МП10ПГ
МП10ПГ выбирают для лёгких козырьков, крытых галерей, павильонов и небольших навесов. Кривизну заготовки увязывают с чертежом каркаса и направлением лицевой стороны.
Изучить серию -

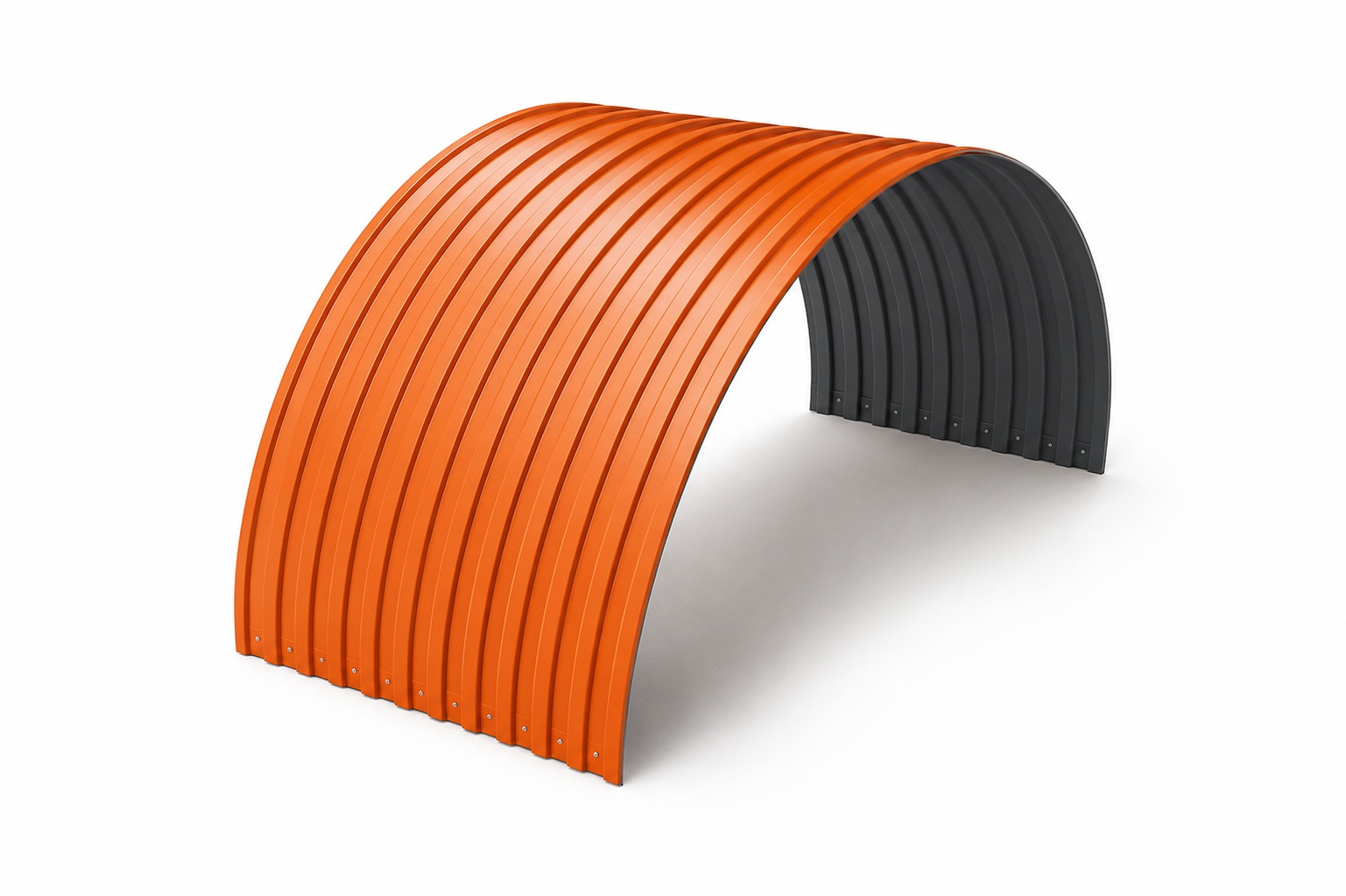

Арочный профнастил С10ПГ
С10ПГ применяют там, где требуется плавная оболочка с невысокой волной: на входных группах, декоративных покрытиях и малых кровельных формах. Размер дуги фиксируют до выпуска.
Открыть ассортимент -

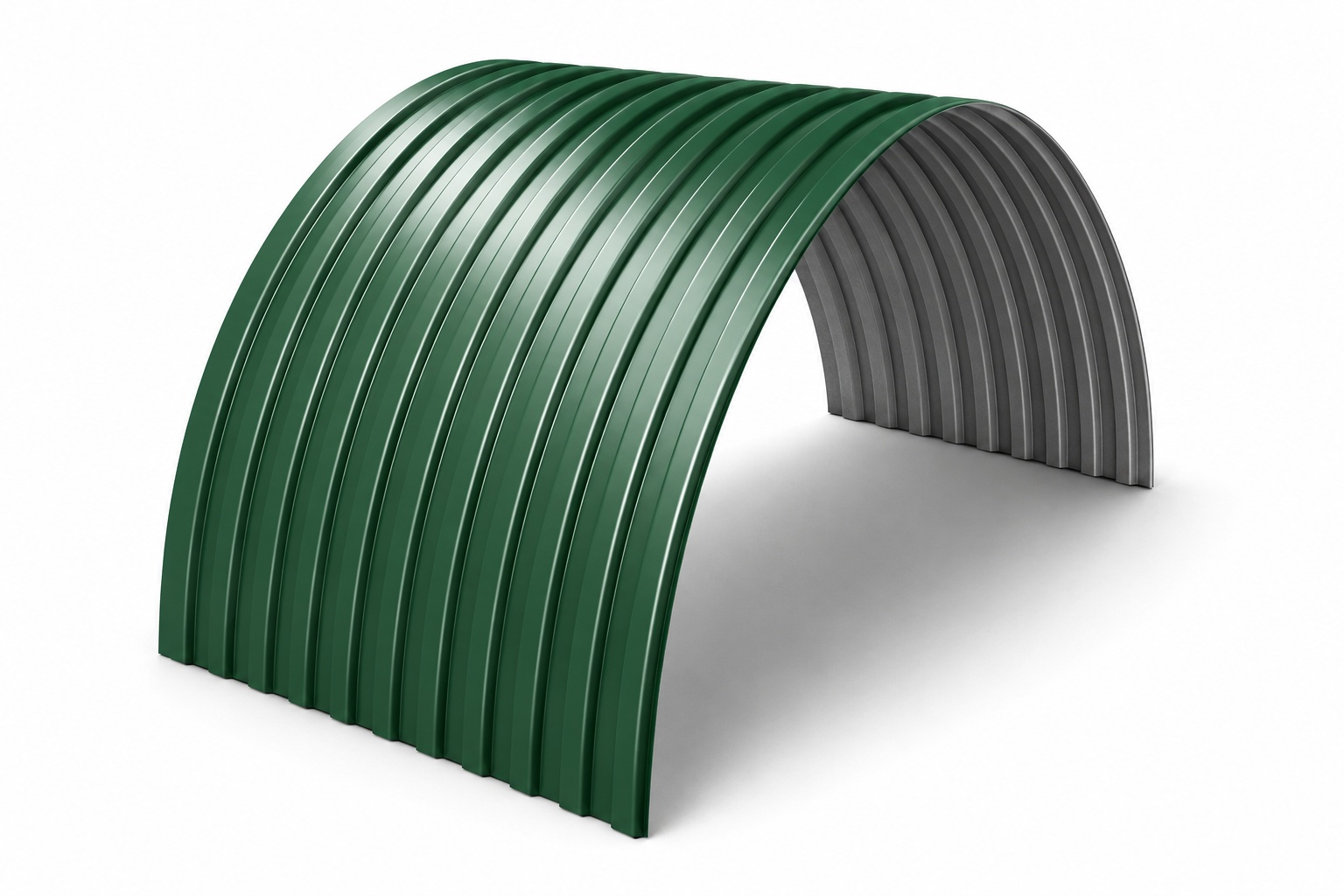

Арочный профнастил СС10ПГ
СС10ПГ включают в проекты переходов, защитных экранов и облегчённых округлых конструкций. Толщину основы и степень гибки назначают с учётом опорной схемы и среды.
Смотреть варианты -

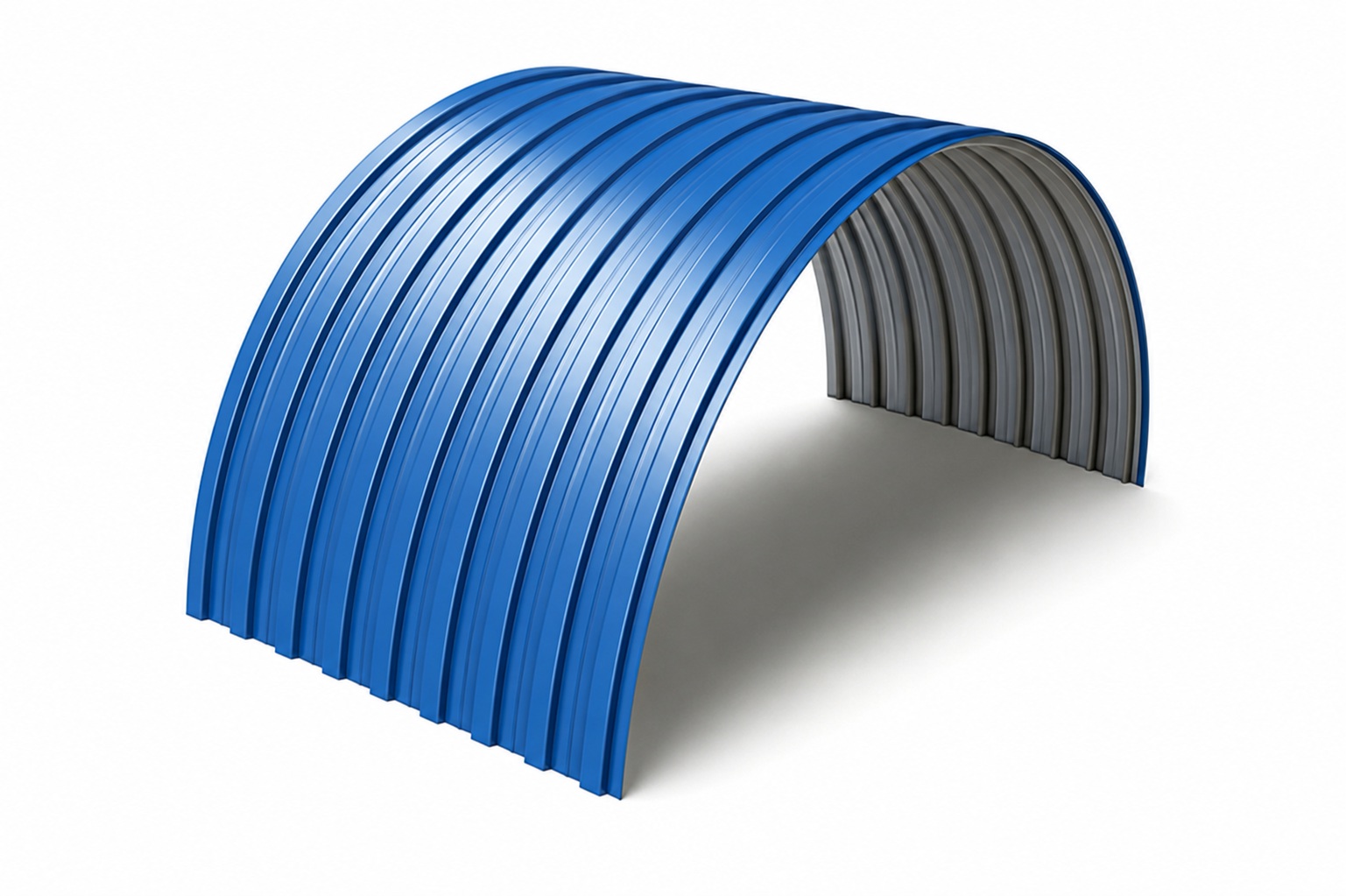

Арочный профнастил С15ПГ
С15ПГ подходит для павильонов, ангарных вставок, навесных систем и закруглённых скатов. Каждую позицию выпускают по длине и радиусу из рабочей ведомости.
Подобрать исполнение
Как подобрать С44ПГ под конкретный каркас
Для расчёта передают пролёт, высоту подъёма, длину дуговой зоны, положение прогонов и режим работы здания. Оттенок выбирают после проверки несущей схемы.
- Геометрия кривой. В документации отмечают внутренний или наружный радиус и лицевую сторону. Ошибка даст зазор между обшивкой и опорами.
- Сечение заготовки. Варианты 0,5–0,9 мм имеют разную жёсткость и не заменяют друг друга произвольно. Выбор зависит от усилий, длины и частоты прогонов.
- Защита поверхности. Оцинковку берут для функциональных сооружений, полимер — для видимых участков и дополнительной стойкости. Агрессивная атмосфера требует специального исполнения.
- Сочетаемость материалов. При наличии листов из нержавеющей стали контакт разных сплавов исключают прокладками. Сложную кромку дополняет продольно-гнутый фальц; его сопряжение рассчитывают отдельно.
- Позиционная ведомость. Заказать по размерам можно после деления оболочки на участки. Указывают длину, количество, маркировку, ориентацию окрашенной стороны и запас на подрезку.
Паспортные показатели и сведения для производства
| Позиция | Рабочие данные | Информация заказчика |
|---|---|---|
| Исполнение | Продольно-гнутый С44ПГ для дуговых кровель, навесных конструкций, переходов, складских и производственных зданий | Назначение участка и направление раскладки |
| Размеры | Высота трапеции — 44 мм; полезная ширина — 1000 мм; габаритная — 1047 мм; длина — 0,5–20 м | Радиус, стрела подъёма, длины и число позиций |
| Основа | Сталь толщиной 0,5; 0,6; 0,7; 0,8 либо 0,9 мм. Марку сырья и массу партии указывают в сопроводительных документах | Расчётные нагрузки, расстояние между опорами |
| Внешний слой | Оцинкованная поверхность или полимерная отделка; цвет подбирают по доступной карте RAL | Ориентация лицевой стороны, вариант защиты, номер RAL |
| Сопряжение | Продольное перекрытие по штатной трапеции; величину торцевого захода и необходимость уплотнения задаёт проектный узел | Тип основания, уклон, метизы и схема примыканий |
Крепление, складирование и допустимые условия
Радиусную деталь нельзя силой подтягивать к каркасу иной кривизны: напряжение раскрывает перекрытия, искажает форму и повреждает защиту.

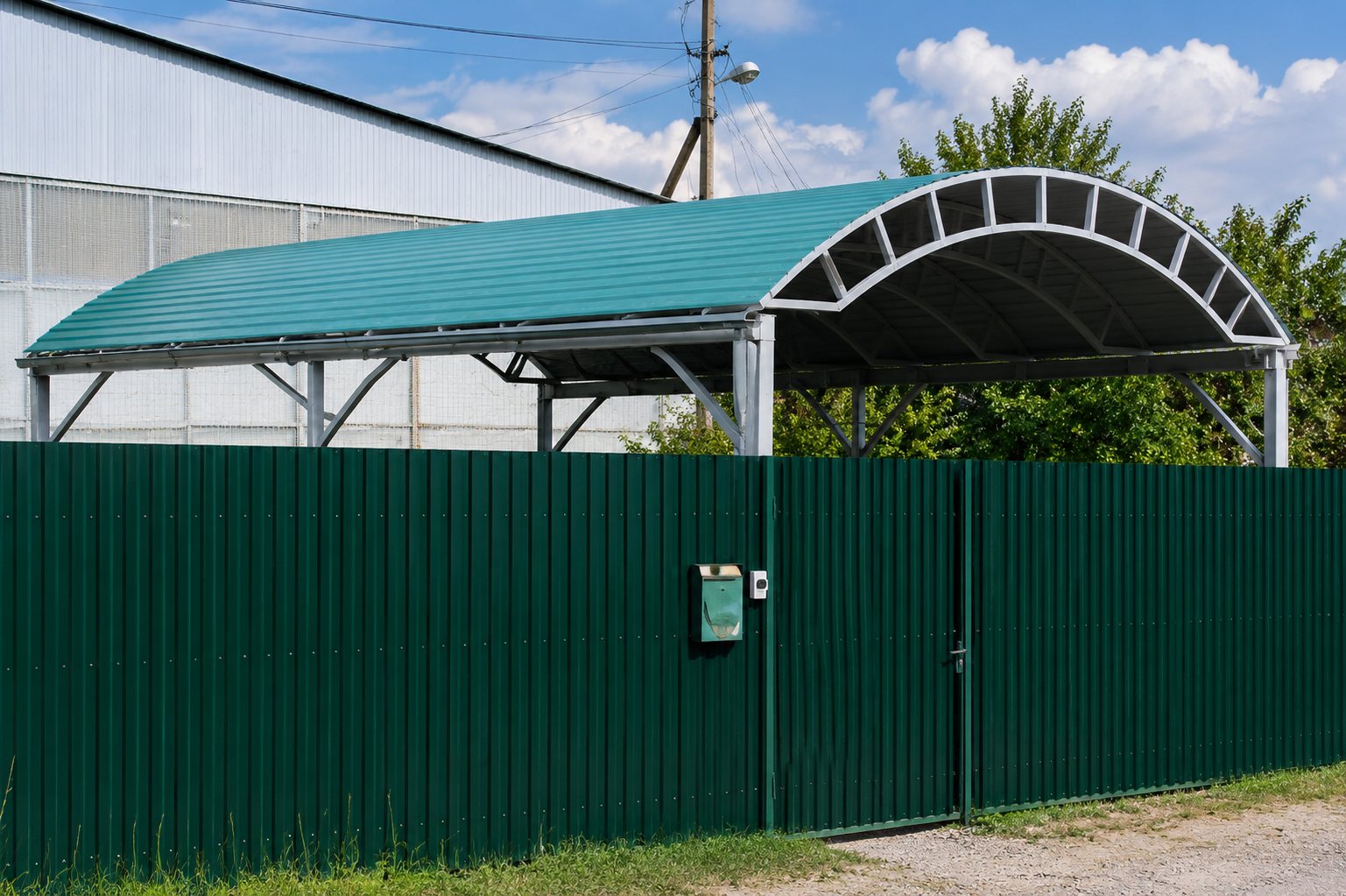

- Опорная схема. Обшивку фиксируют на деревянных или стальных прогонах по проектной дуге. Применяют кровельные саморезы с EPDM-шайбой, подобранные под основание.
- Расстояние между прогонами. Единого шага нет: его назначают по толщине, радиусу, снеговой и ветровой нагрузке. После выпуска партии менять сетку опор нельзя.
- Перехлёсты. Соседние детали объединяют по штатной боковой волне. Торцевое перекрытие увязывают с уклоном и стоком; при необходимости укладывают бутилкаучуковую ленту.
- Присоединение к стене. Вместе с сэндвич-панелями в Москве дуговую часть не фиксируют к замку ограждения. Усилие передают на подсистему, зазор закрывают фасонной планкой.
- Раскрой на площадке. Используют ножницы, высечную машину или холодную пилу. Болгарка выжигает защиту. Стружку удаляют, открытый торец закрывают ремонтной эмалью.
- Хранение и обслуживание. Пачки кладут на ровные прокладки под навесом с вентиляционным зазором. На готовом покрытии осматривают шайбы, очищают водоотвод и восстанавливают царапины. С44ПГ нельзя применять как самостоятельную несущую оболочку без расчёта, укладывать почти горизонтально без гидроизоляции или использовать в агрессивной среде без подходящей защиты.

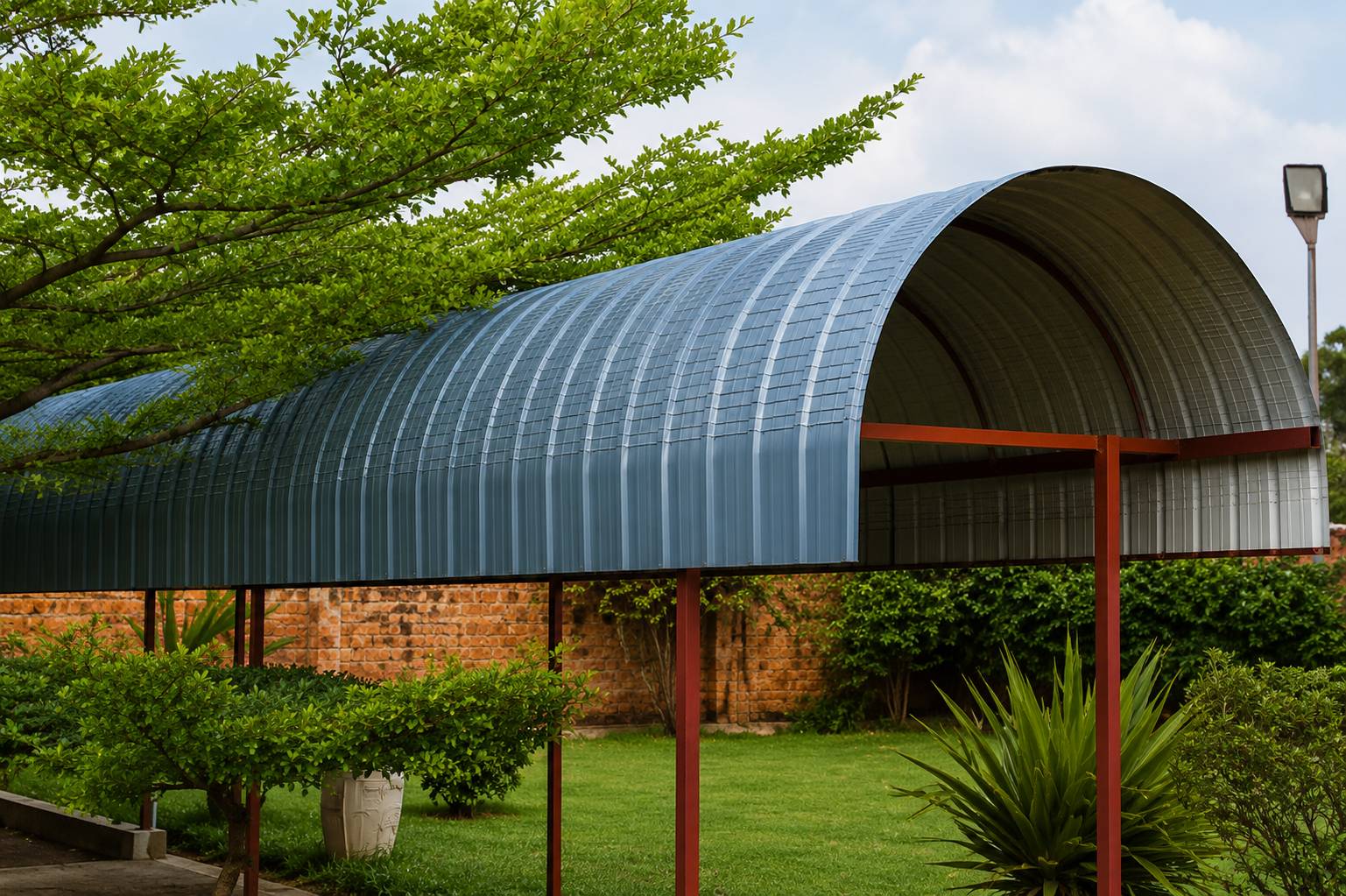

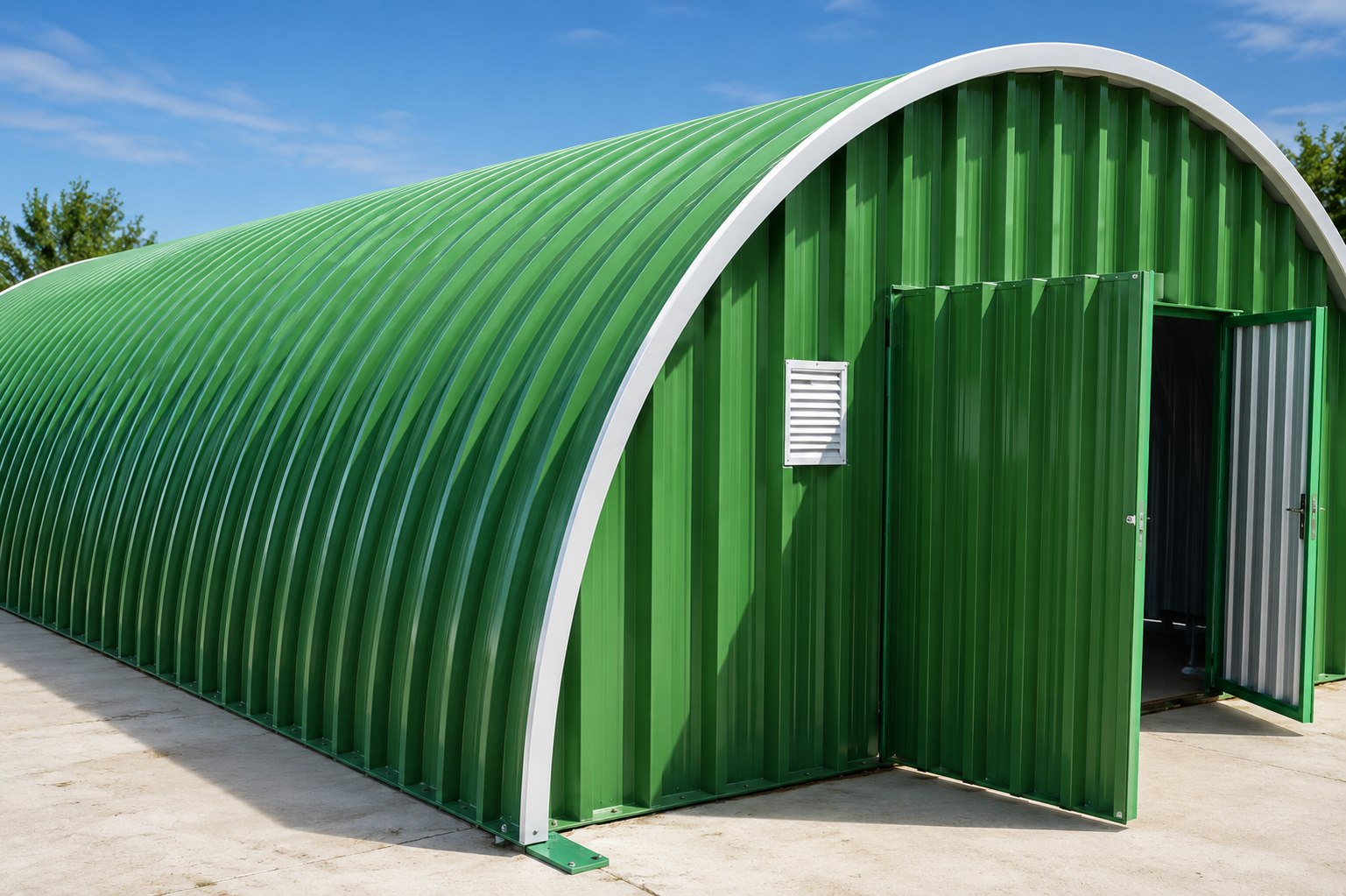

Варианты применения радиусного листа
Покупка, доступность и организация поставки
-
Расчёт партии
Стоимость начинается от 487 р./м². Итог зависит от толщины, кривизны, длины, наружного слоя, RAL, объёма и упаковки. Цена за объём с доставкой формируется после проверки спецификации.
Получить смету -
Остатки и состав заказа
Купить недорого напрямую от производителя можно от 50 м². До оплаты подтверждают сырьё и оттенок. В базовый комплект входят листы; саморезы, ленты, уплотнители и доборы считают отдельно.
Проверить доступность -
Выпуск и перевозка
Выпуск занимает 1–3 дня, доставка по Москве и Московской области — 4–5 дней. Для длинных деталей подбирают транспорт и готовят место разгрузки. Гарантия — 20 лет. При получении проверяют маркировку, дугу и кромки.
Оформить перевозку
Металлопрокат для опорного каркаса
-
Швеллер в силовых участках
П-образный прокат закладывают в рамы, опорные пояса и зоны передачи усилий на основные конструкции. Номер сечения выбирают по пролёту, типу соединений и расчётной нагрузке.
Перейти к швеллеру -
Шляпный профиль под облицовку
Гнутую рейку применяют для выравнивания подсистемы, устройства вентиляционного промежутка и закрепления наружной обшивки. Толщину стенки и расстановку элементов определяют проектом.
Посмотреть профиль
Что уточнить до оформления заявки
Какие данные нужны для определения радиуса С44ПГ?
Допустима ли установка без расчёта несущей схемы?
Какую поверхность выбрать — цинк или полимер?
Требуется ли теплоизоляция под дуговым покрытием?
Как оформить поставку по Москве и Подмосковью?
