Арочный профнастил С10ПГ для укрытия конвейеров


Арочный профнастил  С10ПГ для укрытия конвейеров

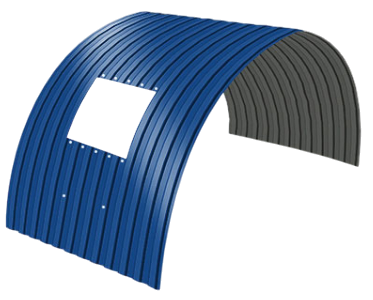

Иллюстрация из ассортимента металлопроката

Арочный профнастил С10ПГ для укрытия конвейеров в Москве

Радиусный лист для защитного кожуха ленточного транспортёра. Высота профиля 10 мм, гиб по чертежу. Цена от 741 р.; изготовление в течение 4 дней, доставка по Москве на объект — до 5 дней, гарантия 16 лет, минимальный заказ — 50 м².

Перейти в каталог Связаться с нами

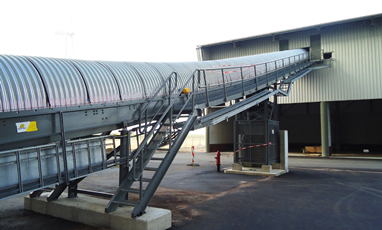

Иллюстрация ассортимента компании

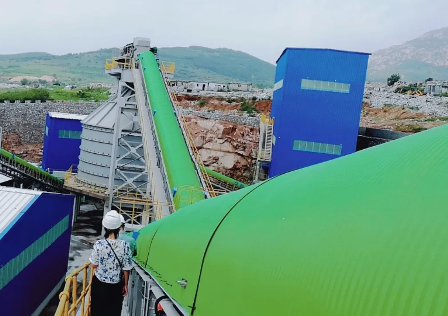

Радиусная оболочка над конвейерной лентой: как она работает

Арочный профнастил С10ПГ для укрытия конвейеров образует защитный свод над лентой. Листы изгибают на оборудовании под заданный радиус, а не притягивают к дуге саморезами. Кожух снижает попадание осадков на транспортируемые песок, щебень или зерно и ограничивает разнос материала ветром. При этом он не заменяет несущий каркас, ограждения механизмов и систему пылеудаления. Для роликов, приводов и пересыпных узлов предусматривают люки либо съёмные участки.

Смотрите также

  • Арочный профнастил СС10ПГ для укрытия конвейеров

    Радиусный профлист для защитных кожухов конвейерных линий. Размеры и изгиб согласуют по проекту.

    Подробнее
  • Арочный профнастил С15ПГ для укрытия конвейеров

    Профилированные дуговые листы для перекрытия транспортёрной ленты с учётом геометрии опор.

    Подробнее
  • Арочный профнастил С17ПГ для укрытия конвейеров

    Гнутые листы для сборки укрытий над конвейером. Радиус и раскладку подбирают по чертежам.

    Подробнее
  • Арочный профнастил С21ПГ для укрытия конвейеров

    Профилированные секции для защитного свода конвейера. Параметры изготовления уточняют по проекту.

    Подробнее

Сколько стоит укрытие и что входит в расчёт

  • Геометрия и материал

    На сумму влияют радиус, длина по дуге, толщина заготовки, тип защитного слоя и количество нестандартных элементов.

  • Как считают объём

    Потребность определяют по развёртке укрытия и рабочей ширине, затем учитывают боковые перекрытия, торцы и запас на подрезку.

  • Где купить и как оформить

    Чтобы купить комплект, пришлите эскиз с осями опор и адрес площадки. Перед оплатой согласуют состав партии и единицу расчёта.

Подбор арочного профнастила С10ПГ для укрытия конвейеров

Для расчёта в Москве передают пролёт, подъём свода, радиус и длину линии. На прямых переходах гофролисты подбирают отдельно, проверяя сопряжение с криволинейной частью.

  • Открытая перегрузка. Учитывают ветер, пыль и доступ к механизмам.
  • Участок с осадками. Проверяют водоотвод и направление нахлёстов.
  • Проход персонала. Оставляют безопасный проход; ограждение предусматривают отдельно по проекту.
  • Узлы пересыпки. Люки и аспирационные патрубки размечают заранее.
  • Спецификация. Указывают толщину, отделку и число секций.

Арочный профнастил С10ПГ: параметры для заказа

ПараметрЗначениеУточнение
Тип изделияПродольно-гнутый лист С10ПГСводчатая облицовка
НазначениеКожух ленточного конвейераЗащита линии от осадков
Высота волны10 ммПо обозначению С10ПГ
Рабочая ширина1100 мм для С10ПГ-1160С учётом бокового нахлёста
Полная ширина1160 мм для С10ПГ-1160Сверяется с артикулом
ДлинаПо размерам проектаСогласуют с производством
Толщина сталиПо выбранному исполнениюПод расчётную нагрузку
Радиус гибаПо чертежуПроверяют технологическую допустимость
Марка сталиПо сертификату партииЗависит от исполнения
ПокрытиеЦинковое либо полимерноеВыбирают под среду
Цвет RALПо доступной палитреДля окрашенного варианта
Утеплитель / плотность / λНе предусмотреныОднослойная оболочка
МассаПо толщине и размерамПодтверждается ведомостью
СоединениеБоковой нахлёст листовПо направлению стока
Нахлёст по длинеПо схеме раскладкиНе задают без узла
ОснованиеРассчитанные прогоны и дугиЧаще стальная подконструкция
ФиксацияСаморезы с EPDM-шайбойПод материал опоры
Шаг крепленияПо схеме и ветровой нагрузкеУсиливают края и проёмы
Пожарные свойстваПо документам исполненияСистему оценивают целиком
Температурный режимЗависит от защитного слояУточняют паспортом
ГерметизацияЛенты и уплотнения в узлахБез перекрытия вентиляции
ХранениеНа сухих подкладкахБез длительного контакта с водой
ОграниченияНе самостоятельный несущий сводНужен расчёт каркаса

Изготовление, сборка и защита уязвимых мест

Стальную полосу сначала профилируют, затем гнут по заданной дуге. Перед отгрузкой проверяют радиус, кромки и маркировку. Попытка согнуть прямой лист на каркасе вызывает заломы волны и повреждение защитного слоя.

  • Опоры. Сверяют шаг прогонов и отметки.
  • Соединения. Перекрытие выполняют по схеме стока воды.
  • Фиксация. Не перетягивают шайбу EPDM, чтобы не нарушить уплотнение.
  • Проёмы. Проёмы усиливают, зазоры закрывают подходящей лентой.
  • Кромки. Удаляют стружку, защищают повреждённые срезы.
  • Обслуживание. Осматривают винты, уплотнения и желоба.

Как согласовать радиус и каркас до производства

Пролёт и подъём свода не равны радиусу. Нужны расстояние между опорами, высота дуги и протяжённость линии. Проверяют гибку и торцы. В отдельных узлах омега профиль Гнутый применяют как вспомогательную деталь после расчёта сечения и соединений.

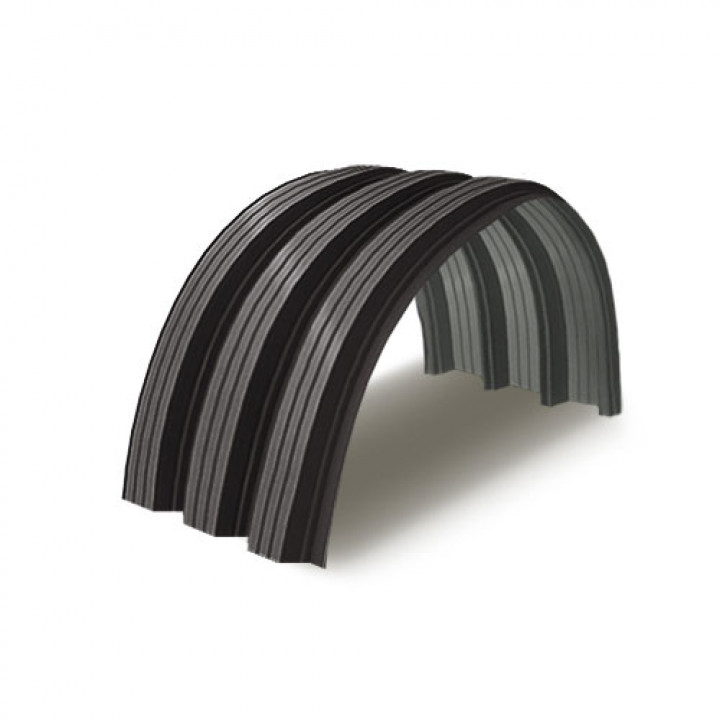

Иллюстрация из каталога изделий

Где тонкий радиусный лист не подходит

С10ПГ не используют как самостоятельную несущую арку без расчёта ветра и снега. Для агрессивных сред учитывают коррозионную стойкость выбранного покрытия. Нельзя закрывать приводы и каналы аспирации. Там, где возможна опасная концентрация пыли, нужна проектная система её удаления.

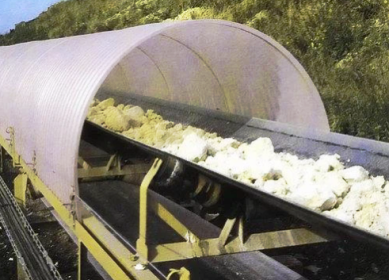

Иллюстрация из каталога изделий

Наличие, склад и перевозка по Москве

Остатки нужной толщины подтверждают до заказа: складской лист и дуга под индивидуальный радиус не одно и то же. Для перевозки сверяют габариты секций, маршрут и условия разгрузки. Под пачки ставят опоры против перегиба. На площадке их хранят над грунтом, не допуская застоя воды в упаковке.

Иллюстрация из каталога изделий

Комплектация и документы для подрядчика

Ведомость содержит радиус, длину по дуге, число секций, поверхность и маркировку вдоль трассы. Доборы, метизы и уплотнители согласуют отдельно. Для утеплённого контура сэндвич панели рассматривают как иную систему с собственными узлами. Заказчики — карьеры, элеваторы и заводы.

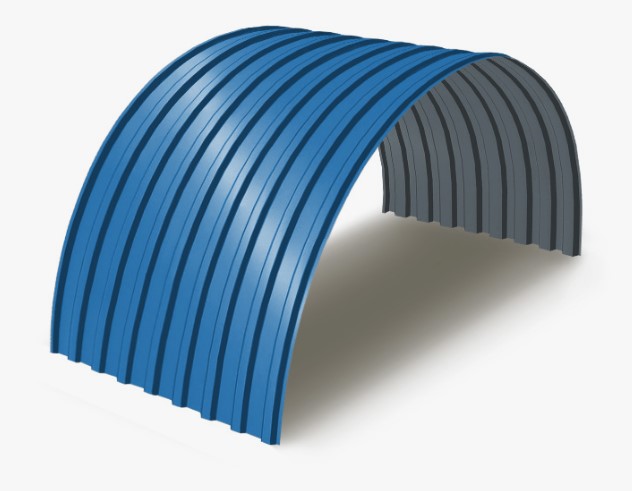

Иллюстрация из каталога изделий

Варианты исполнения конвейеров

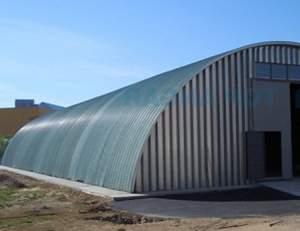

Изображение из каталога

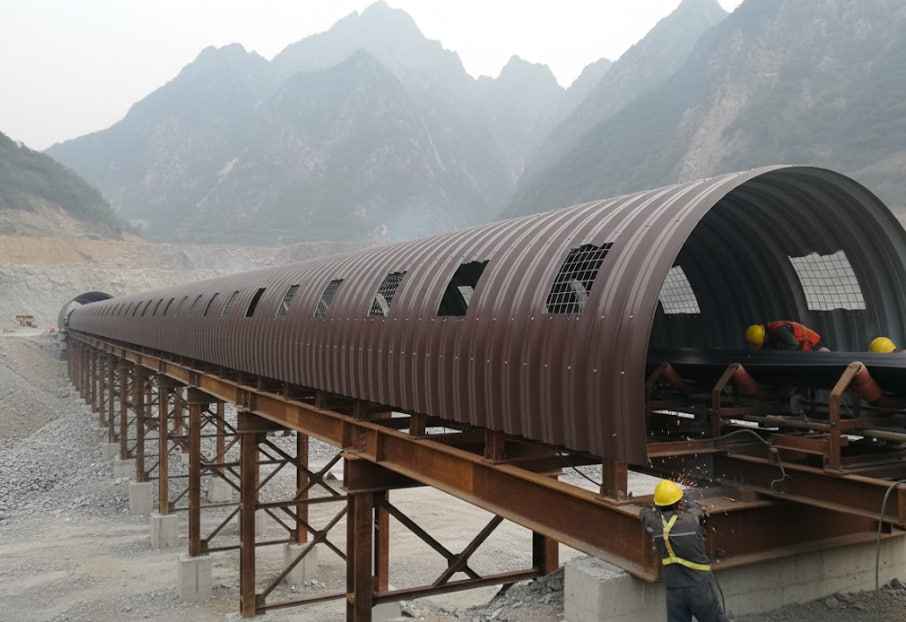

Изображение из каталога
Изображение из каталога

Вопросы по заказу защитных секций

Какой радиус нужен для арочного профнастила С10ПГ для укрытия конвейеров?
Зависит от пролёта и подъёма. По чертежу проверяют форму и допустимость гибки.
Можно ли заказать готовые секции в Москве без проекта?
Для сметы хватит эскиза. Для изготовления потребуются согласованная дуга и схема опор.
Одинакова ли ширина у всех вариантов С10ПГ?
Нет. В таблице указано исполнение С10ПГ-1160; размеры сверяют по артикулу.
Нужно ли полностью герметизировать кожух?
Не всегда. Примыкания защищают от воды, сохраняя вентиляцию и доступ к механизмам.
Что проверить при получении партии?
Сверьте маркировку, количество, радиус, защитный слой и документы. Осмотрите кромки.

Сравнение товаров (0)



Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,5, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.5 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

946 р.

Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,5, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.5 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

2 931 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,5, оцинкованный
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,5, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.5 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

920 р. 754 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,6, в полимерном покрытии
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,6, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.6 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 250 р. 1 025 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,6, нержавеющий
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,6, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.6 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

3 002 р. 2 462 р.

Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,6, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.6 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

841 р.

Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,7, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.7 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 131 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,7, нержавеющий
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,7, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.7 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

4 283 р. 3 512 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,7, оцинкованный
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,7, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.7 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 103 р. 904 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,8, в полимерном покрытии
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,8, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.8 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 502 р. 1 231 р.

Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,8, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.8 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

3 982 р.

Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,8, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.8 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

974 р.

Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,9, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.9 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 338 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,9, нержавеющий
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,9, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.9 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

5 422 р. 4 446 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,9, оцинкованный
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 0,9, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 0.9 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 265 р. 1 037 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 1,0, в полимерном покрытии
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 1,0, в полимерном покрытии
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 1.0 Цветостойкость товара: Хорошая Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь с полимерным покрытием Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 754 р. 1 438 р.

Ваша скидка: -18%
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 1,0, нержавеющий
Арочный профнастил для укрытия конвейеров С10ПГ-1160, 1,0, нержавеющий
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 1.0 Цветостойкость товара: Не применяется к металлической поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Нержавеющая сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 10

5 991 р. 4 912 р.

Арочный профнастил для укрытия конвейеров С10ПГ-1160, 1,0, оцинкованный
Бренд товара: ООО «Черный металлопрокат» Длина режется в размер, (м): 0,20 - 20 Толщина металла, мм.: 1.0 Цветостойкость товара: Не применяется к оцинкованной поверхности Полная ширина (мм): 1160 Форма: Арочная Материал: Оцинкованная сталь Полезная ширина (мм): 1100 Высота профиля (мм.): 10 Гарантия, до, лет: 5

1 107 р.
