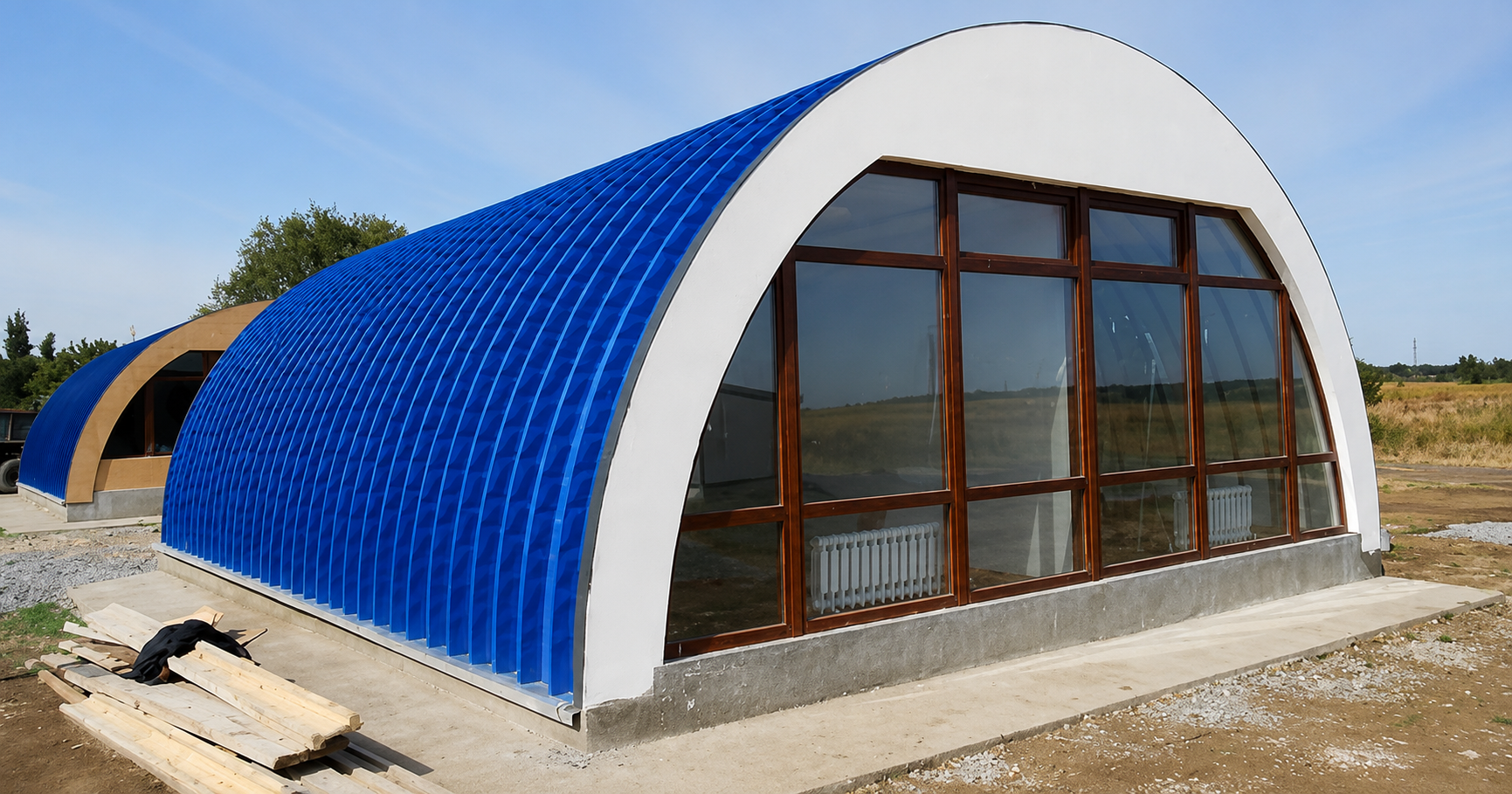

Арочный профнастил Н112ПГ для укрытия конвейеров в Москве: цена от 2 479 р., производство 1–3 дня, доставка 4–5 дней, гарантия 20 лет. Минимальный заказ — 50 м².

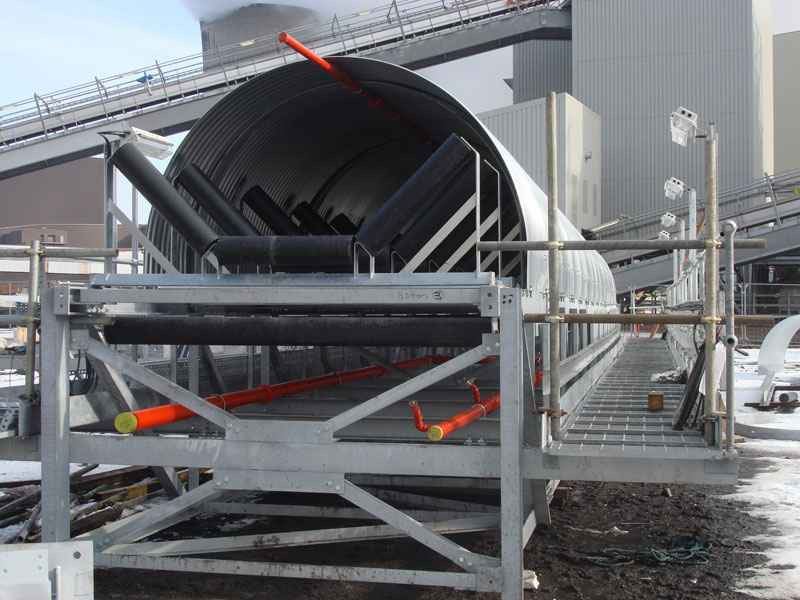

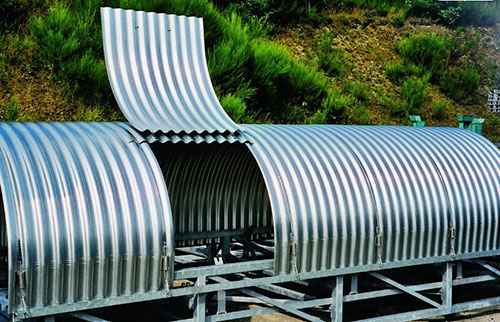

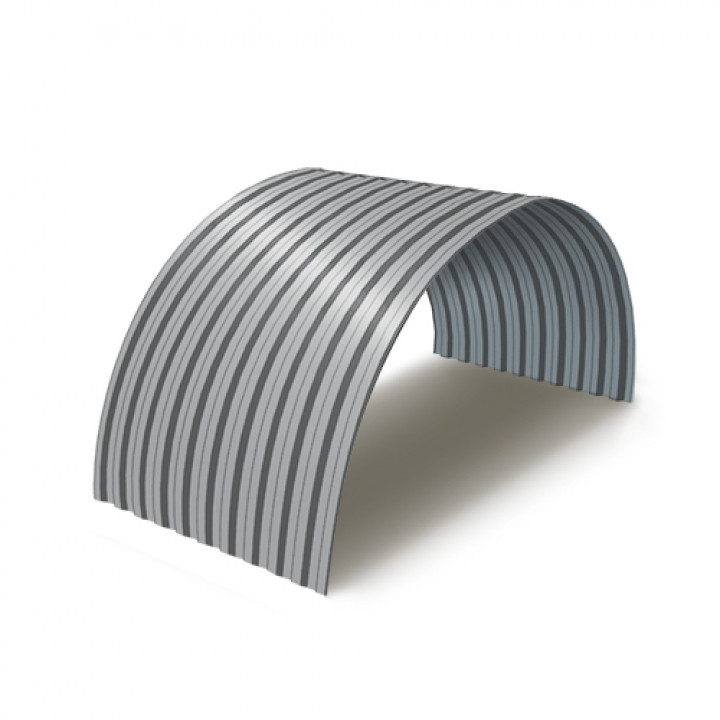

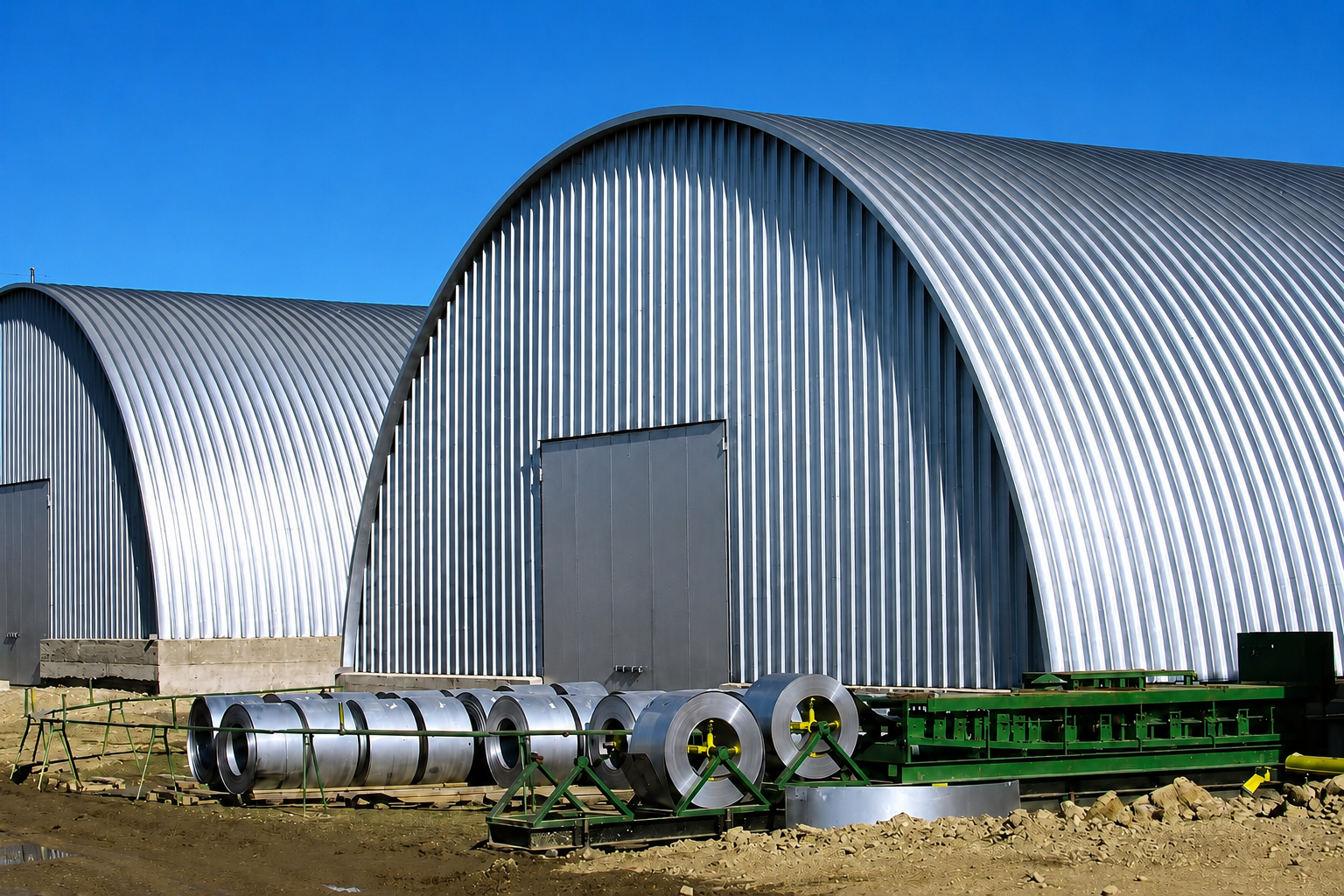

Н112ПГ — профилированный стальной лист с продольной гибкой по заданному радиусу. Ребро высотой 112 мм повышает пространственную жёсткость оболочки, поэтому профиль рассматривают для кожухов конвейерных линий, закрытых переходов, галерей и арочных навесов. Рабочую и полную ширину, длину карты, толщину стали и допустимый радиус фиксируют по конкретному заказу и возможностям линии. Для смежных прямолинейных участков гофролисты подбирают с учётом требуемой жёсткости, шага опор и условий работы конструкции, чтобы сопряжение с радиусной частью выполнялось без лишних перепадов. Готовый лист нельзя силой догибать на объекте: радиус согласуют до производства.
Несущий радиусный профиль с высокой гофрой для арочных укрытий, технологических галерей и конструкций с повышенными нагрузками.
ПодробнееПродольно гнутый несущий лист для конвейерных кожухов, арочных перекрытий, навесов и промышленных защитных оболочек.
ПодробнееРадиусный стеновой профиль для устройства криволинейных оболочек, навесов, переходов и защитных конструкций.
ПодробнееПрофилированный лист с продольным изгибом для конвейерных линий, арочных навесов и инженерных сооружений сложной формы.
ПодробнееДля запуска нужны радиус или стрела подъёма, длина дуги, ширина укрытия, шаг опор, условия среды и количество карт.
| Позиция | Значение | Пояснение |
|---|---|---|
| Исполнение | радиусный профилированный лист Н112ПГ | продольная гибка по заданной дуге |
| Назначение | укрытия конвейеров, галереи, навесы, арочные оболочки | несущую схему проверяют расчётом |
| Высота ребра | 112 мм | высота основного ребра |
| Ширина листа | уточняется по заводскому исполнению | рабочая и полная ширина подтверждаются до заказа |
| Длина и изгиб | по ведомости / радиус по проекту | допустимые значения зависят от линии и толщины |
| Толщина стали | по расчётной нагрузке и исполнению | фиксируется в спецификации |
| Теплоизоляция | отсутствует | однослойная стальная оболочка |
| Плотность / λ | к изделию не относятся | утепляющего слоя нет |
| Защита поверхности | цинковая или полимерная | выбор зависит от влажности и среды |
| Оттенок | по палитре RAL | для варианта с полимерным слоем |
| Сталь | по спецификации заказа | марку подтверждают сертификатом |
| Сопряжение карт | боковое перекрытие профиля | торцевой узел назначает проект |
| Вес | зависит от толщины, длины и ширины | определяется для конкретной позиции |
| Пожарное поведение | по характеристикам стальной системы | требования задаются проектом |
| Рабочая среда | в пределах допуска выбранной защиты | температуру и химическое воздействие уточняют |
| Опоры | дуги, прогоны или стальная подсистема | контур должен соответствовать радиусу |
| Фиксация | саморезы с EPDM-шайбой | тип выбирают по материалу основания |
| Расстановка винтов | по расчёту и расположению опор | универсального шага нет |
| Уплотнение | в водозащитных узлах по проекту | используют совместимую ленту или герметик |
| Складирование | на сухих ровных прокладках | не допускают воду внутри пачки |
| Ограничения | не применять без проверки пролёта и опор | готовые карты не перегибают на площадке |

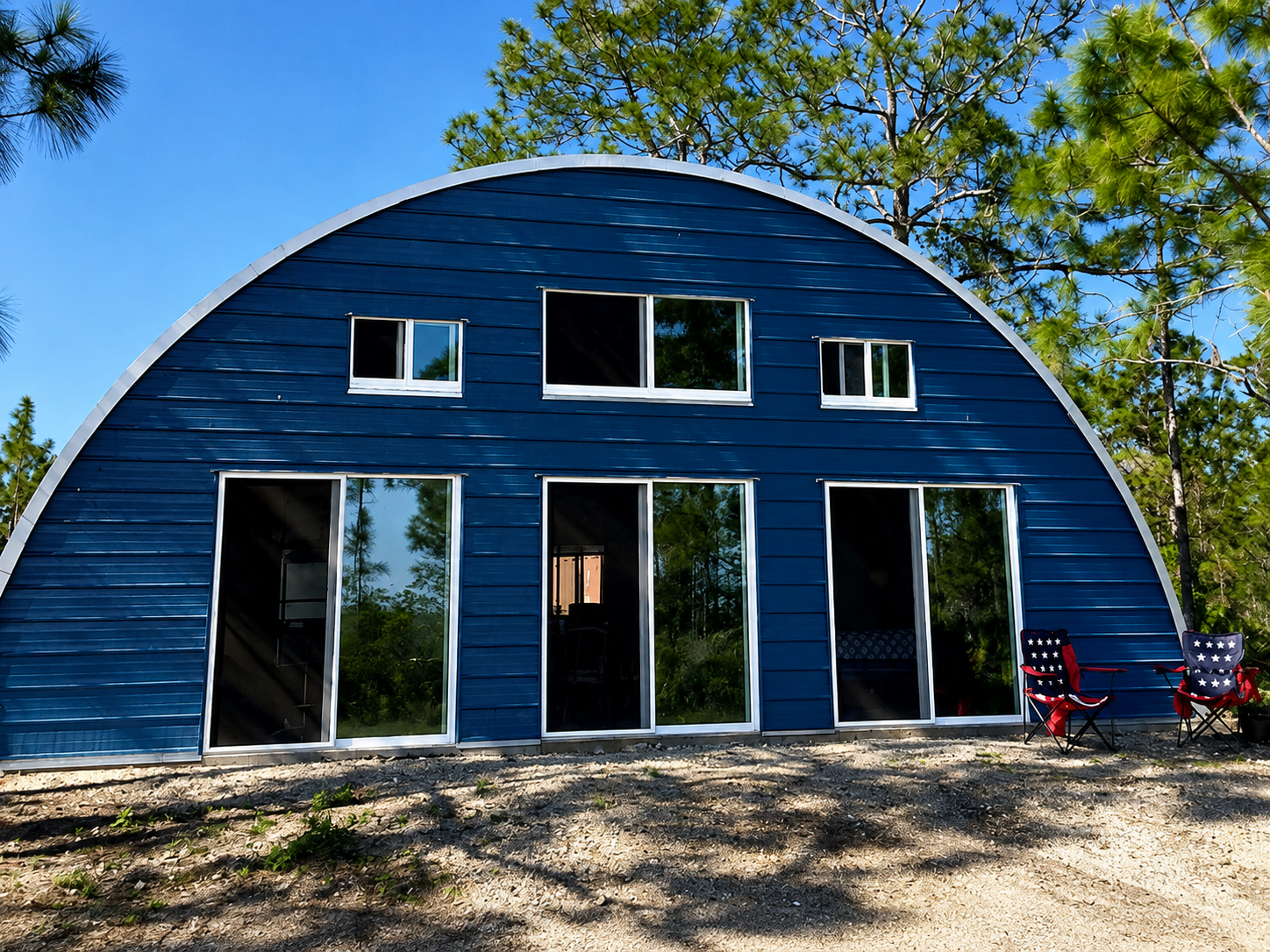

Рулон профилируют, придают согласованную кривизну, режут по ведомости, маркируют и упаковывают. Выпуск занимает 1–3 дня, доставка по Москве — 4–5 дней; гарантия — 20 лет при соблюдении условий.

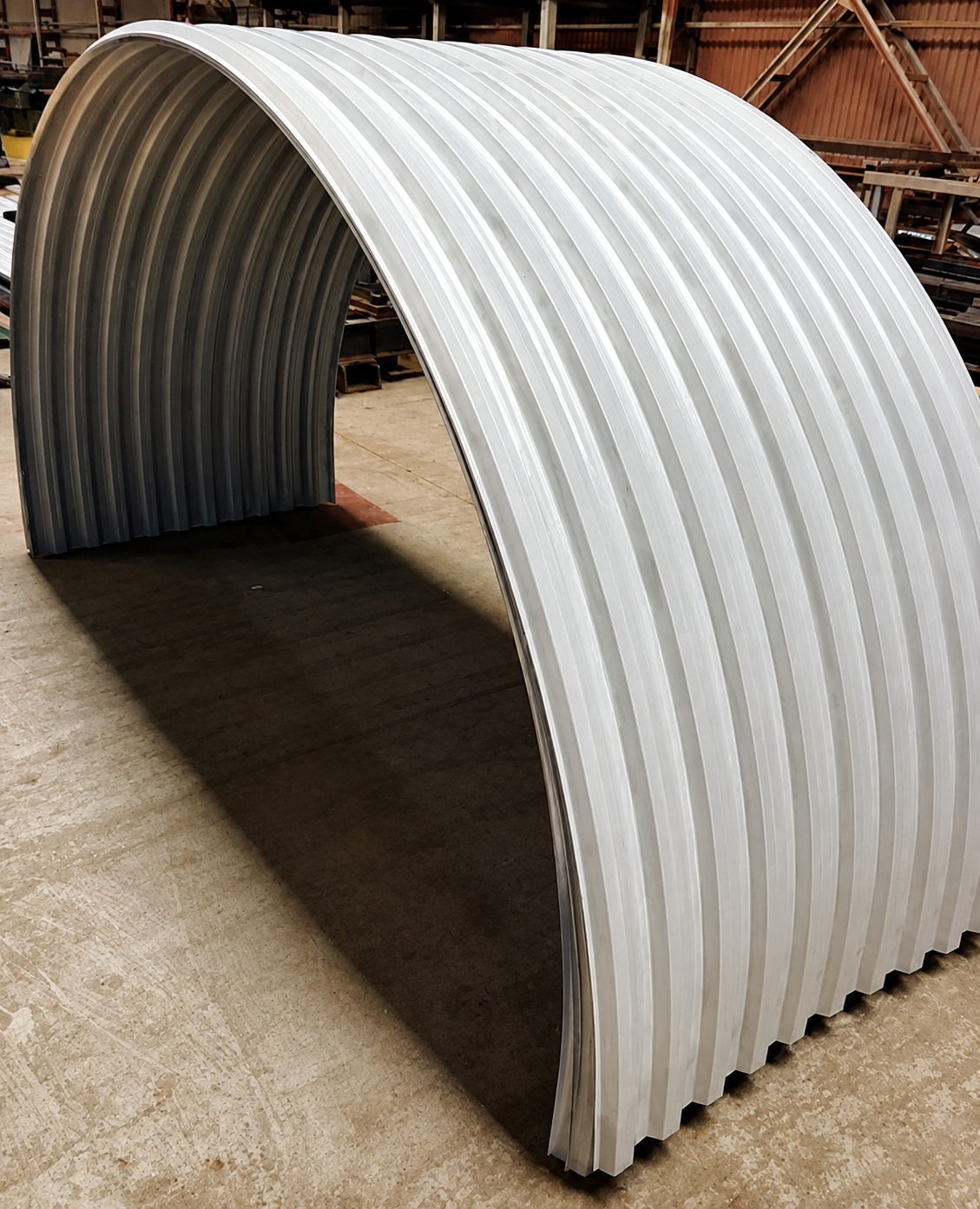

Подбор начинают с геометрии и нагрузок: задают радиус, шаг дуг, опирание, ветер и назначение оболочки. Для кожуха учитывают доступ к роликам и съёмным секциям. Если подсистему выполняют на ЛСТК-профиле, проверяют прогиб и точки фиксации, затем назначают толщину стали.

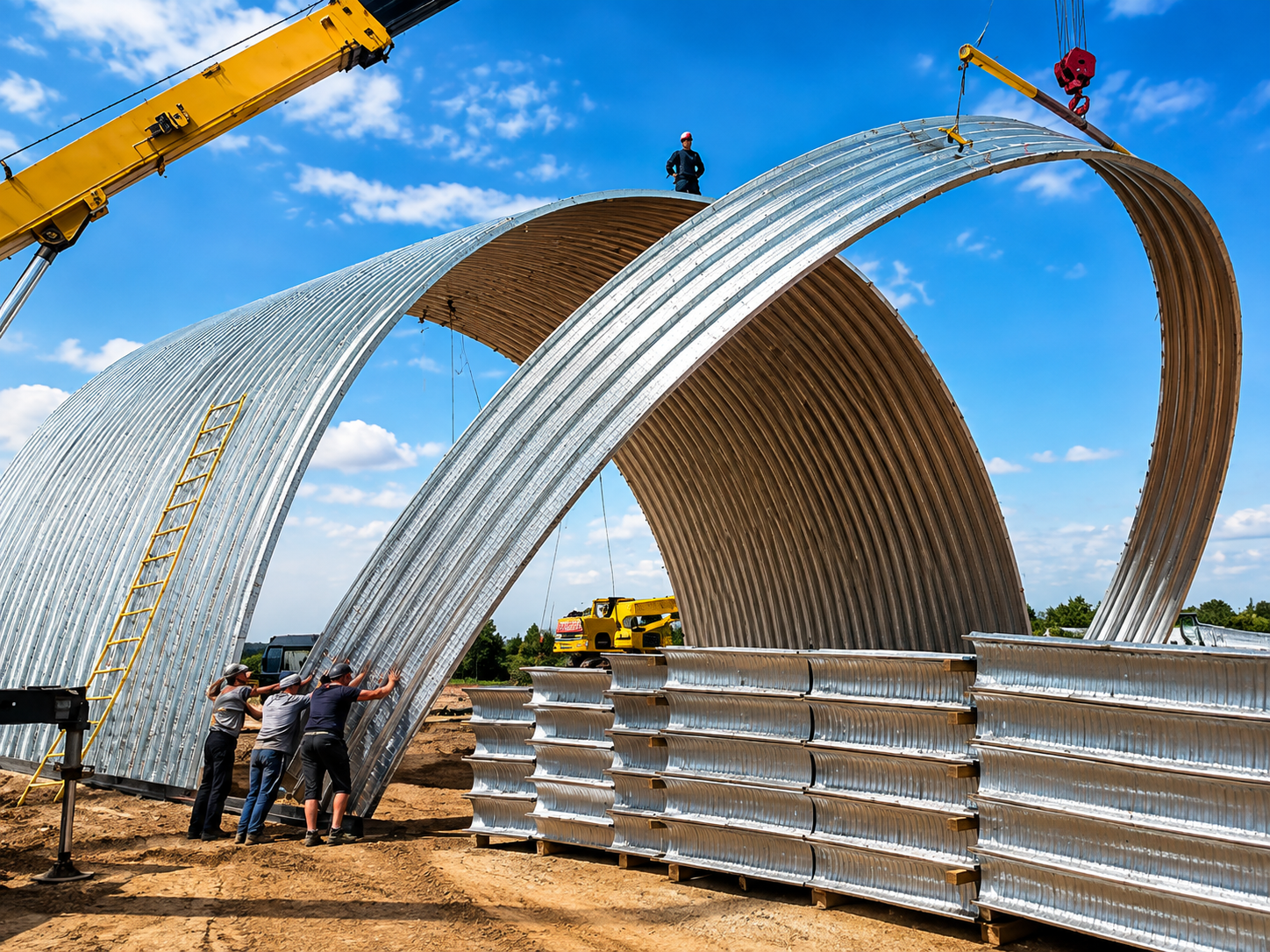

Этот лист не является теплоизоляцией и не должен работать самостоятельной аркой без опор. Нельзя выбирать пролёт только по высоте ребра, использовать его как ходовой настил без проверки или принудительно менять готовую кривизну. В агрессивной среде отдельно проверяют сталь, защитный слой и метизы.

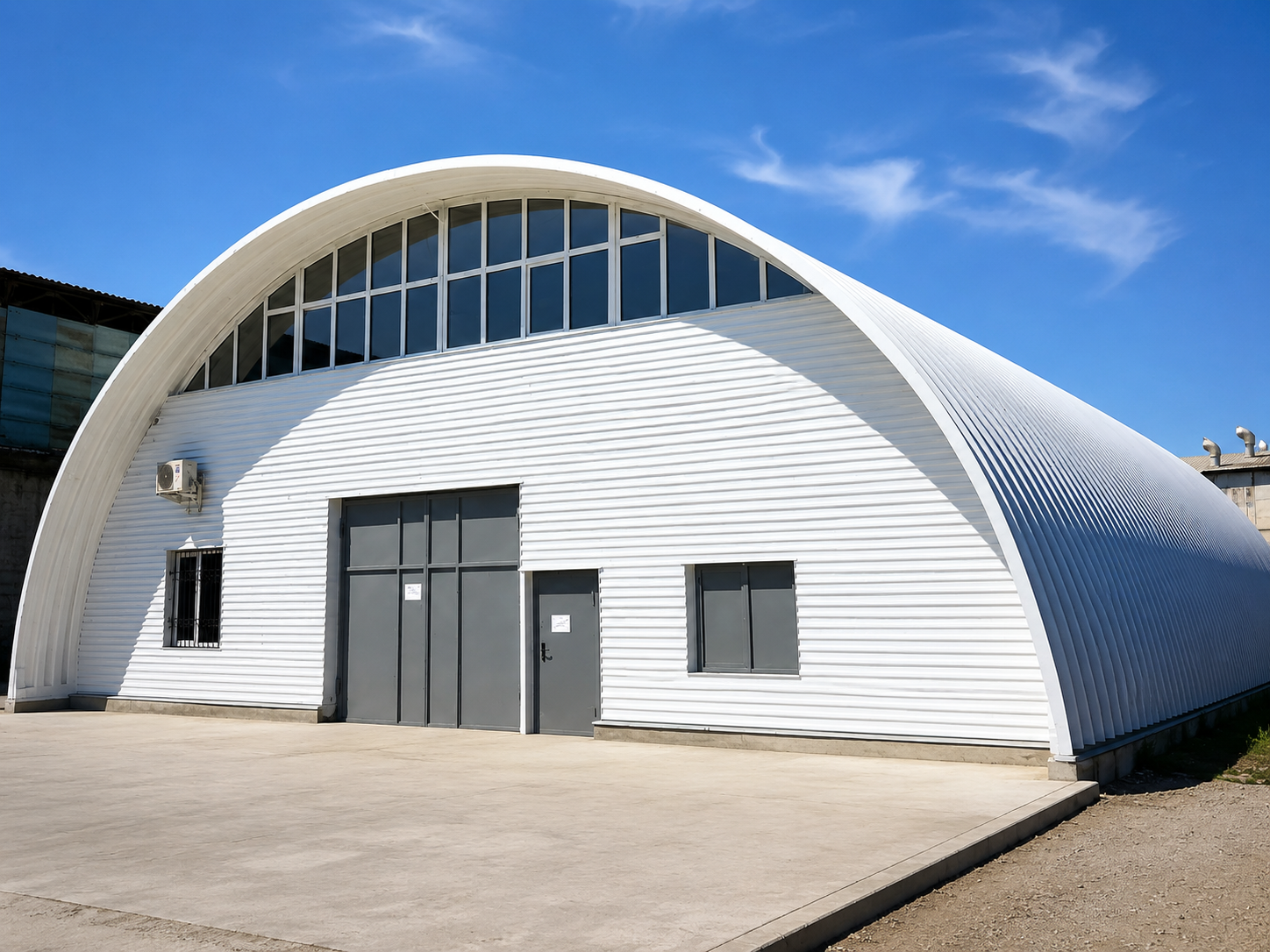

Наличие зависит от стали, толщины, защиты поверхности и возможности получить заданный радиус. Позиции группируют по одинаковой геометрии. До отправки сверяют маркировку, количество карт и упаковку, а длинномерные элементы распределяют по очередности сборки.

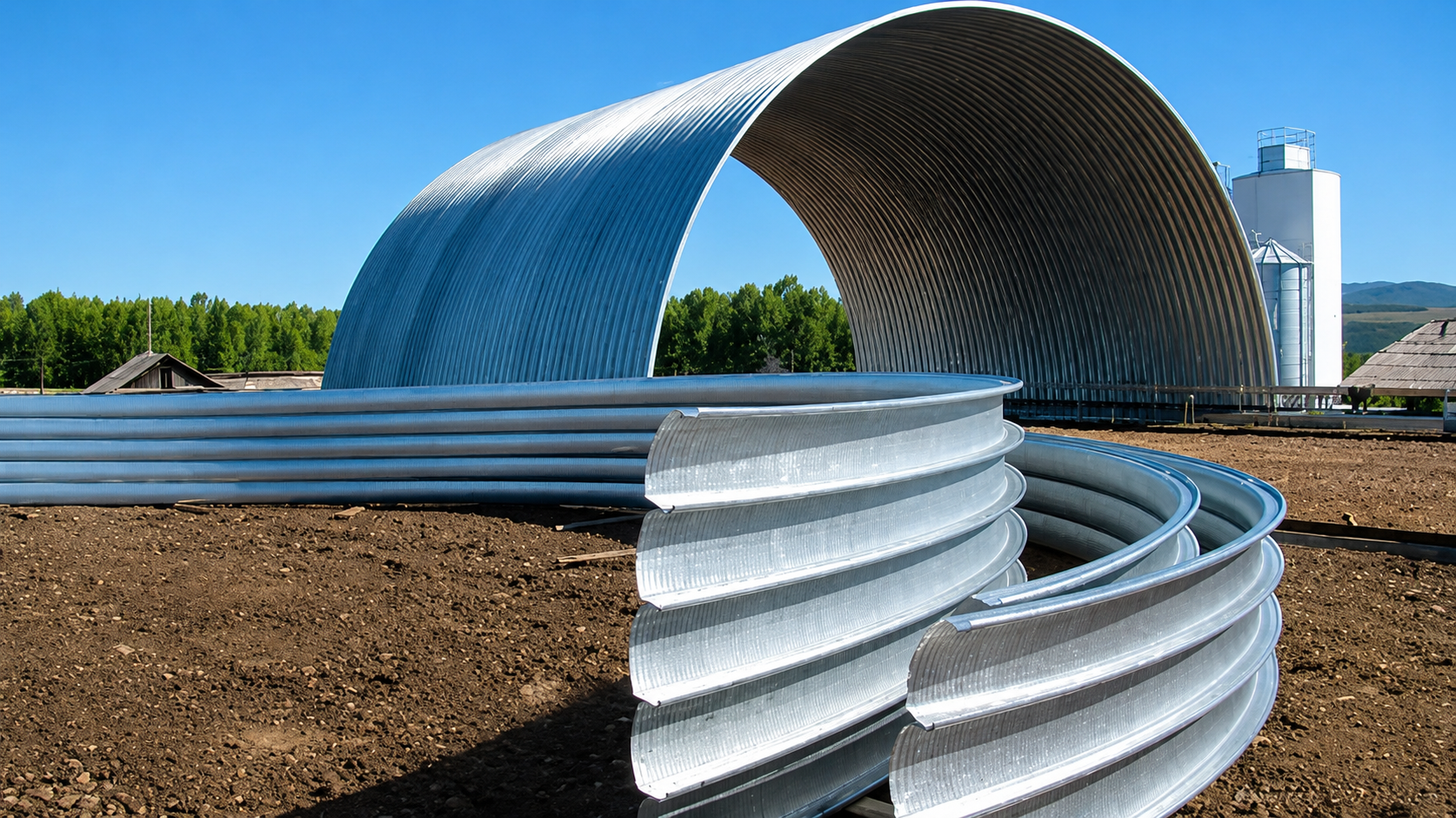

В комплект могут входить радиусные карты, фасонные детали, саморезы, ленты и герметик по проекту. Переходы, торцы, люки и примыкания прорисовывают заранее. В счёте проверяют марку профиля, толщину стали, защиту, RAL, радиус, длины и количество каждой позиции.
