Железнодорожный костыль

Компания “Черный металлопрокат”, оказывающая услуги по поставке комплектующих для верхнего строения железнодорожных магистралей, предлагает своим клиентам полный спектр крепежных устройств, в том числе и железнодорожный костыль.

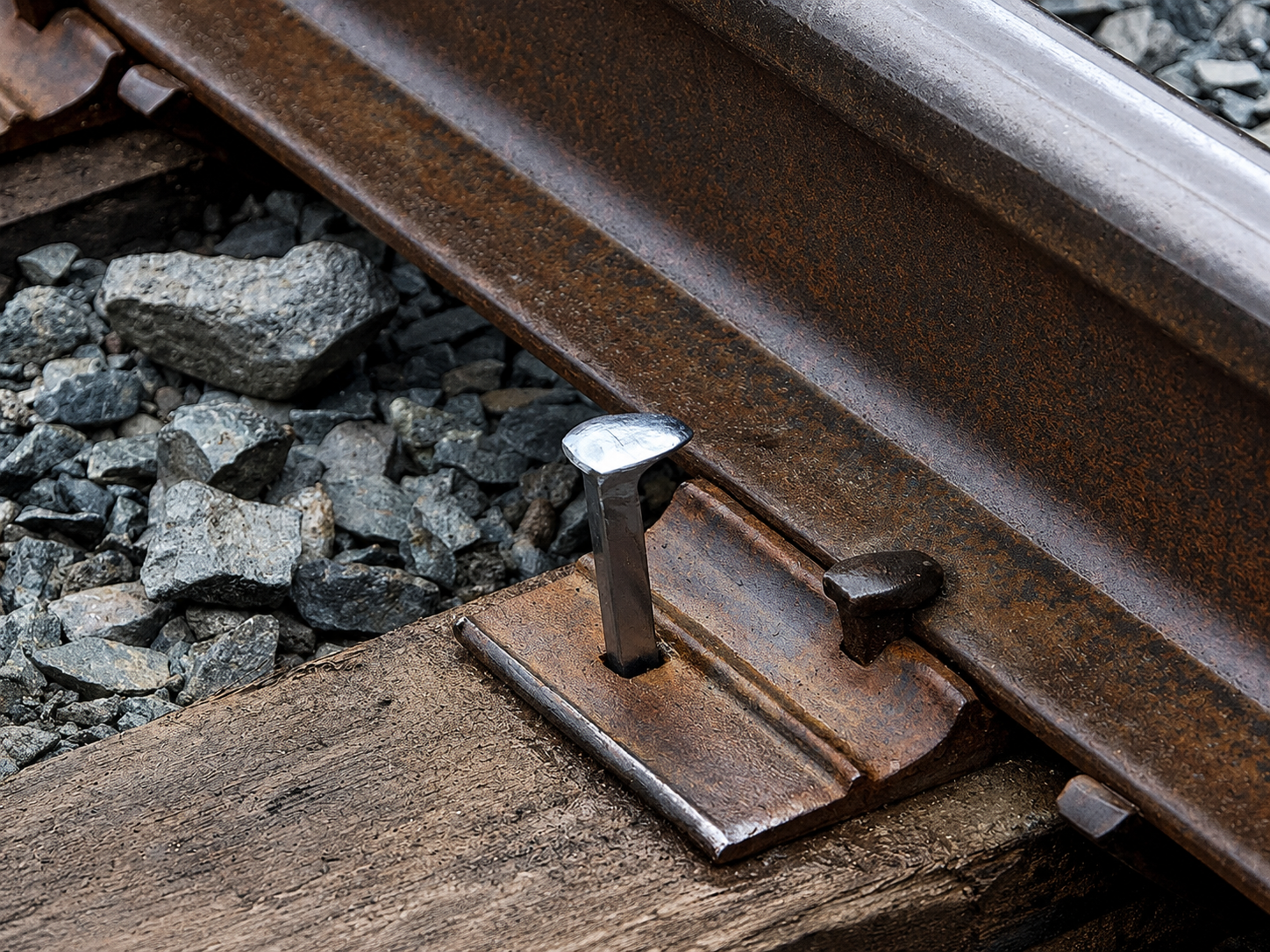

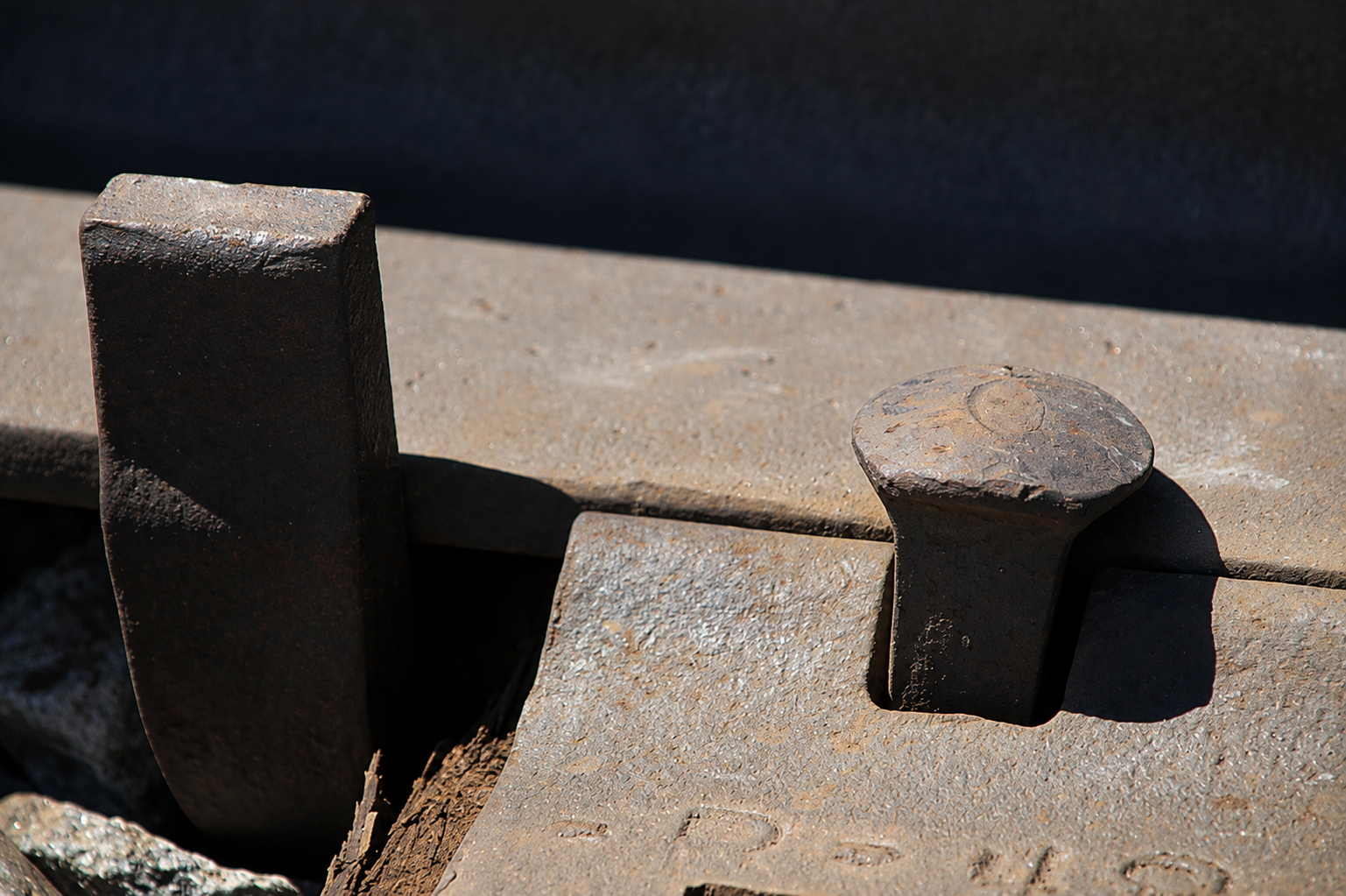

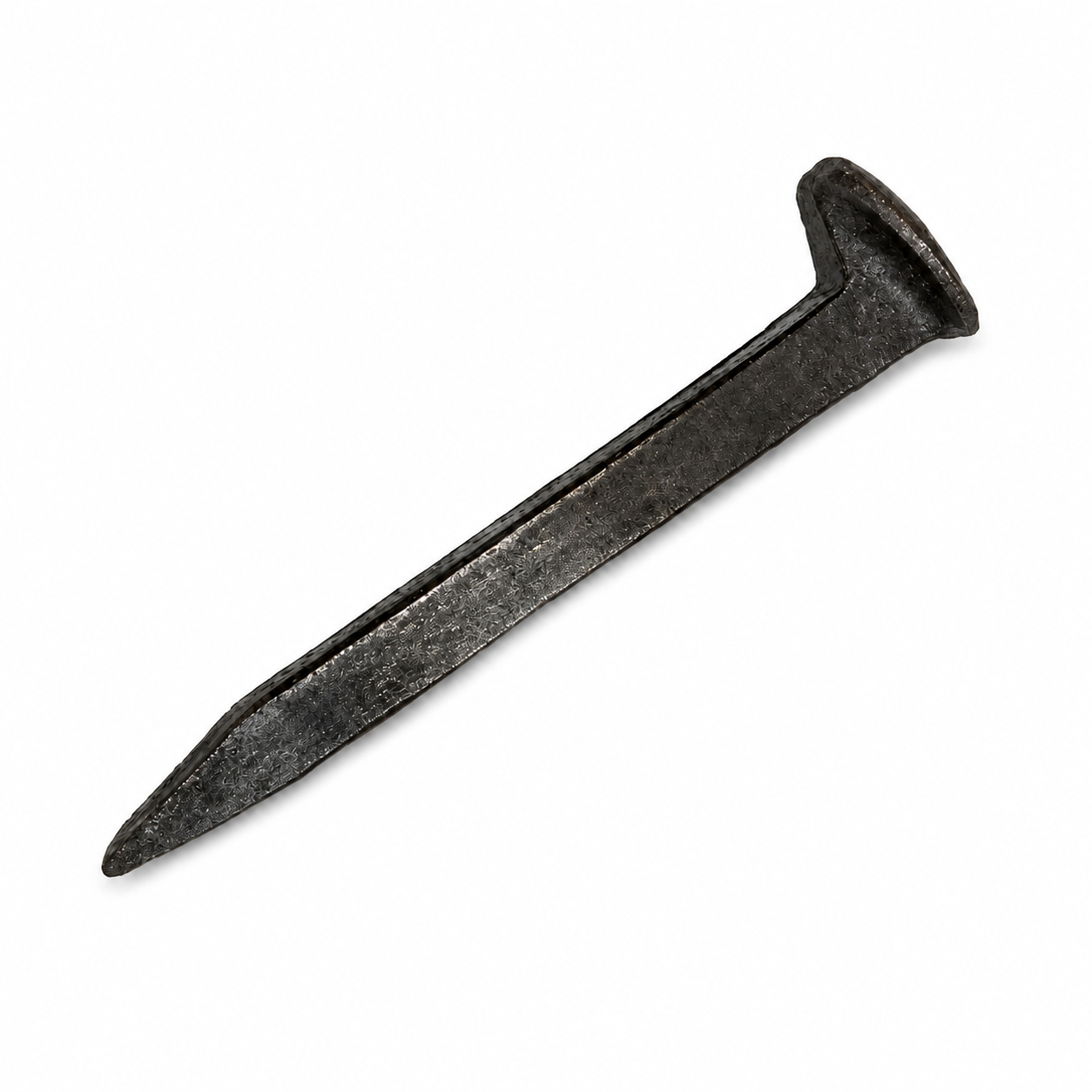

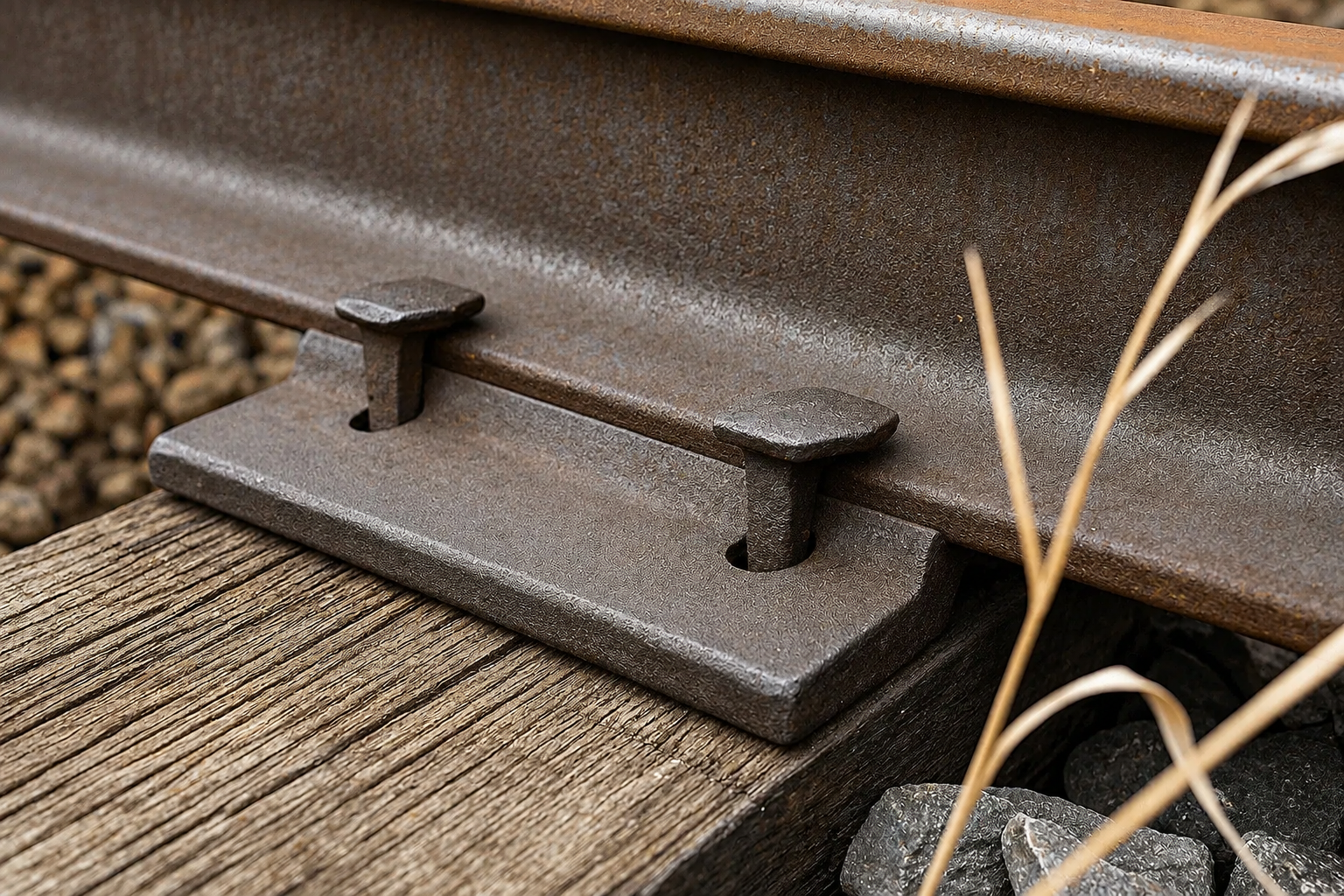

Костыль Ж/Д или гвоздь, предназначен для скрепления рельс всех типов с деревянными шпалами. Костыль имеет особую конструкцию, которая предусматривает смещение шляпки в одну строну. Именно этим выступом подошва рельса прижимается к шпале. Костыли забивают при помощи специальных устройств или вручную. Подкладки, которые устанавливаются между шпалой и рельсом имеют технологические сквозные проёмы, которые по сечению соответствуют габаритам костыля. Именно в эти проёмы забивают ж/д костыли.


В зависимости от конструкции подкладки может использоваться 3, 5 или 6 костылей. Средний расход костылей на 1 км пути составляет 1600 шт. Для предотвращения раскола шпалы костыли ж/д не забиваются на одной линии. Прежде чем забить костыль в шпале следует просверлить отверстие диаметром меньше, чем сечение костыля. При таком способе значительно увеличивается сопротивление выдёргиванию и отжатию. Забивание костыля без предварительного просверливания приводит к перерубыванию древесных волокон, их расколу и снижению качества соединения.

Костыль путей – требования ГОСТа

Маркировка костылей производится буквенно-цифровым кодом. Если в технической литературе указано – «Костыль путевой К 165», то это означает, что длинна костыля составляет 165 мм, буква «К» - сокращение наименования изделия. Типоразмеры такого костыля имеют такие значения 16х16х165:



Костыль путевой К16x16x165 обязан выдерживать испытание на периодическое растяжение нагрузкой 49 кН (5 тс) при этом, не нарушая целостности соединения основной головки со стержнем и общего среза боковых частей основной головки. Требования к качеству изделий установлены ГОСТ 5812-82. Для изготовления костылей используют сталь марки Ст4 или Ст3. Поверхность костыля не должна иметь повреждений глубже, чем 0,5 мм., а также наплывов на головке более 1,5 мм, заусениц на стержне более 2,5 мм.

Виды костыля:

  • Костыль путевой К 165 (16 х 16 х165) ГОСТ 5812 - 82
  • Костыль путевой К 130 (14 х 14 х 130)
  • Костыль пучинный К 230 (16 х 16 х 230)
  • Костыль 120 ( 12 х 12 х 120)

Металлообрабатывающими компаниями сегодня производятся костыли, имеющие длину от 120 до 280 мм. Костыль пучинный К 230 и 280 мм применяется при строительстве магистральных путей, где элементы пути испытывают значительные перегрузки, а скорость движения составов может превышать 100 км/ч. Костыль путевой К 130 чаще всего применяется для закрепления рельсов внутризаводских или крановых рельсов. Костыль 120, являясь самым коротким, используют на узкоколейных рельсах для обустройства коммуникаций в шахтах и на других предприятиях, использующих перевозку сырья и изделий с помощью ж/д путей.

Чтобы заказать ж/д костыли и другие железнодорожные товары, позвоните нам по многоканальному тел. в СПб +7 (812) 509-60-52, специалисты отдела продаж проконсультируют вас по техническим характеристикам, уточнят количество продукции на складе. Цены в каталоге указаны от 5 тонн. Цены в розницу выше, это связано с дополнительными расходами на погрузо-разгрузочные работы при розничной продаже.

Здесь вы можете сразу перейти к интересующему вас товару: Рельсы. Болты (стыковые и закладные.) Накладка. Шайба. Подкладка


Сравнение товаров (0)



Костыль путевой 16х16х140
Состояние: новый В наличие: СПб и МСК Производитель: НТМК ГОСТ: 5812-2014 Марка: Ст.3 Назначение: Железнодорожные пути Цена за: Тонну

69 372 р. 58 272 р.

Костыль путевой 16х16х140
Длина: 12500 Состояние: б/у (без износа) В наличие: СПб и МСК Тип: новый Производитель: Нижнетагильский металлургический комбинат ГОСТ: 51695-2000 Марка: Н52 Назначение: Железнодорожные пути Цена за: Тонну

69 372 р. 58 272 р.

Костыль путевой 16х16х165
Длина: 12500 Состояние: б/у (1 группа) В наличие: СПб и МСК Тип: б/у Производитель: Евраз Груп ГОСТ: 51695-2000 Марка: Н52 Назначение: Железнодорожные пути Цена за: Тонну

70 016 р. 58 813 р.

Костыль путевой 16х16х165
Длина: 12500 Состояние: новая (2015 г/в) В наличие: СПб и МСК Тип: резерв Производитель: Евраз Груп ГОСТ: 51695-2000 Марка: Т62 Назначение: Железнодорожные пути Цена за: Тонну

58 822 р.

Костыль путевой 16х16х165
Состояние: б/у В наличие: СПб и МСК Производитель: Мечел ГОСТ: 5812-2014 Марка: Ст.3 Назначение: Железнодорожные пути Цена за: Тонну

58 822 р.

Костыль путевой 16х16х165
Длина: 12500 Состояние: с резерва В наличие: СПб и МСК Тип: новый (2015 г/в) Производитель: Евраз Груп ГОСТ: 51695-2000 Марка: ПТ72 Назначение: Железнодорожные пути Цена за: Тонну

58 822 р.

Костыль путевой 16х16х165
Состояние: резерв В наличие: СПб и МСК Производитель: Евраз Груп ГОСТ: 5812-2014 Марка: Ст.3 Назначение: Железнодорожные пути Цена за: Тонну

58 822 р.

Костыль путевой 16х16х165
Состояние: новый (2015 г/в) В наличие: СПб и МСК Производитель: Нижнетагильский металлургический комбинат ГОСТ: 5812-2014 Марка: Ст.3 Назначение: Железнодорожные пути Цена за: Тонну

58 822 р.

Костыль путевой 14х14х130
Длина: 12500 Состояние: б/у (износ до 1мм) В наличие: СПб и МСК Тип: новый Производитель: НТМК ГОСТ: 51695-2000 Марка: Т62 Назначение: Железнодорожные пути Цена за: Тонну

84 791 р. 71 225 р.

Костыль путевой 14х14х130
Длина: 12500 Состояние: б/у (износ до 2мм) В наличие: СПб и МСК Тип: с резерва Производитель: Днепропетровский металлургический завод ГОСТ: 51695-2000 Марка: ПТ72 Назначение: Железнодорожные пути Цена за: Тонну

84 791 р. 71 225 р.

Костыль путевой 14х14х130
Длина: 12500 Состояние: 1 группа В наличие: СПб и МСК Тип: б/у Производитель: Евраз Груп ГОСТ: 51695-2000 Марка: Т60 Назначение: Железнодорожные пути Цена за: Тонну

84 791 р. 71 225 р.

Костыль путевой 14х14х130
Состояние: новый В наличие: СПб и МСК Производитель: Нижнетагильский металлургический комбинат ГОСТ: 5812-2014 Марка: Ст.3 Назначение: Железнодорожные пути Цена за: Тонну

71 233 р.

Костыль путевой 14х14х130
Состояние: с резерва В наличие: СПб и МСК Производитель: НТМК ГОСТ: 5812-2014 Марка: Ст.3 Назначение: Железнодорожные пути Цена за: Тонну

71 233 р.

Костыль путевой 14х14х130
Состояние: б/у В наличие: СПб и МСК Производитель: Мечел ГОСТ: 5812-2014 Марка: Ст.3 Назначение: Железнодорожные пути Цена за: Тонну

71 233 р.

Костыль Р-8, Р-11
Длина: 8000 Состояние: - В наличие: СПб и МСК Производитель: Евраз Груп Марка: ПТ70 Назначение: Железнодорожные пути Цена за: Тонну

72 314 р.
