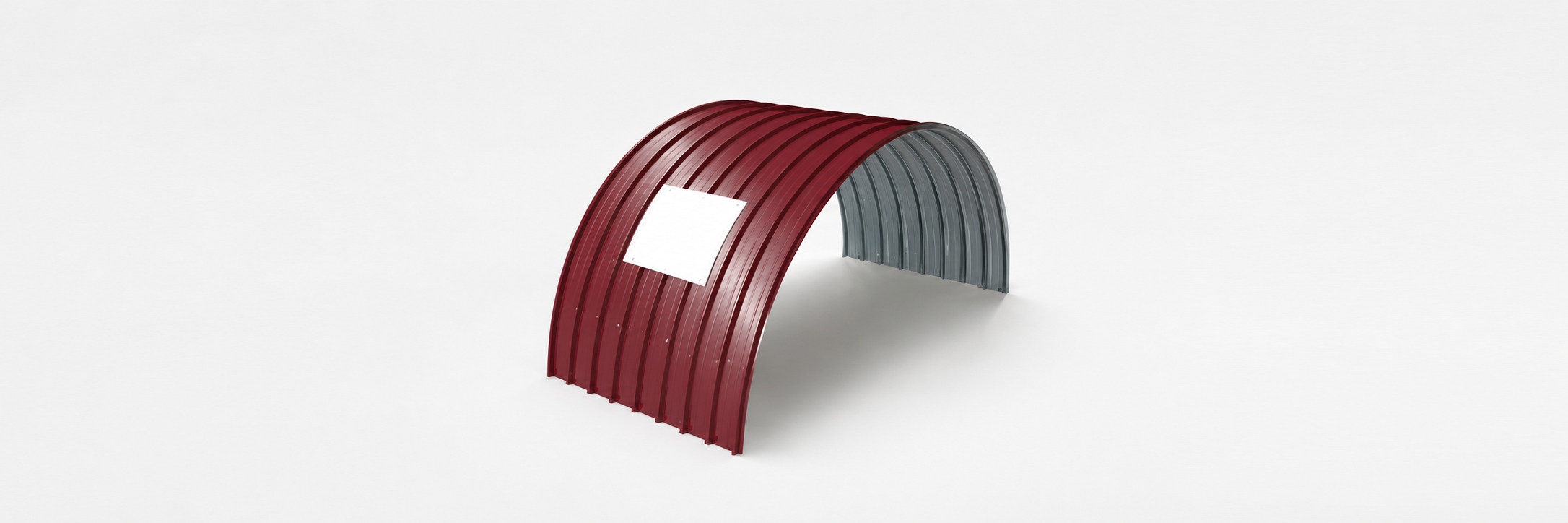

Профнастил МП20ПГ в Москве
Профнастил МП20ПГ доступен от 856 р./м². Изготовление партии занимает 1–3 дня, перевозка по Москве и Подмосковью — 4–5 дней. Гарантийный срок — 20 лет, отгрузка начинается от 50 м².

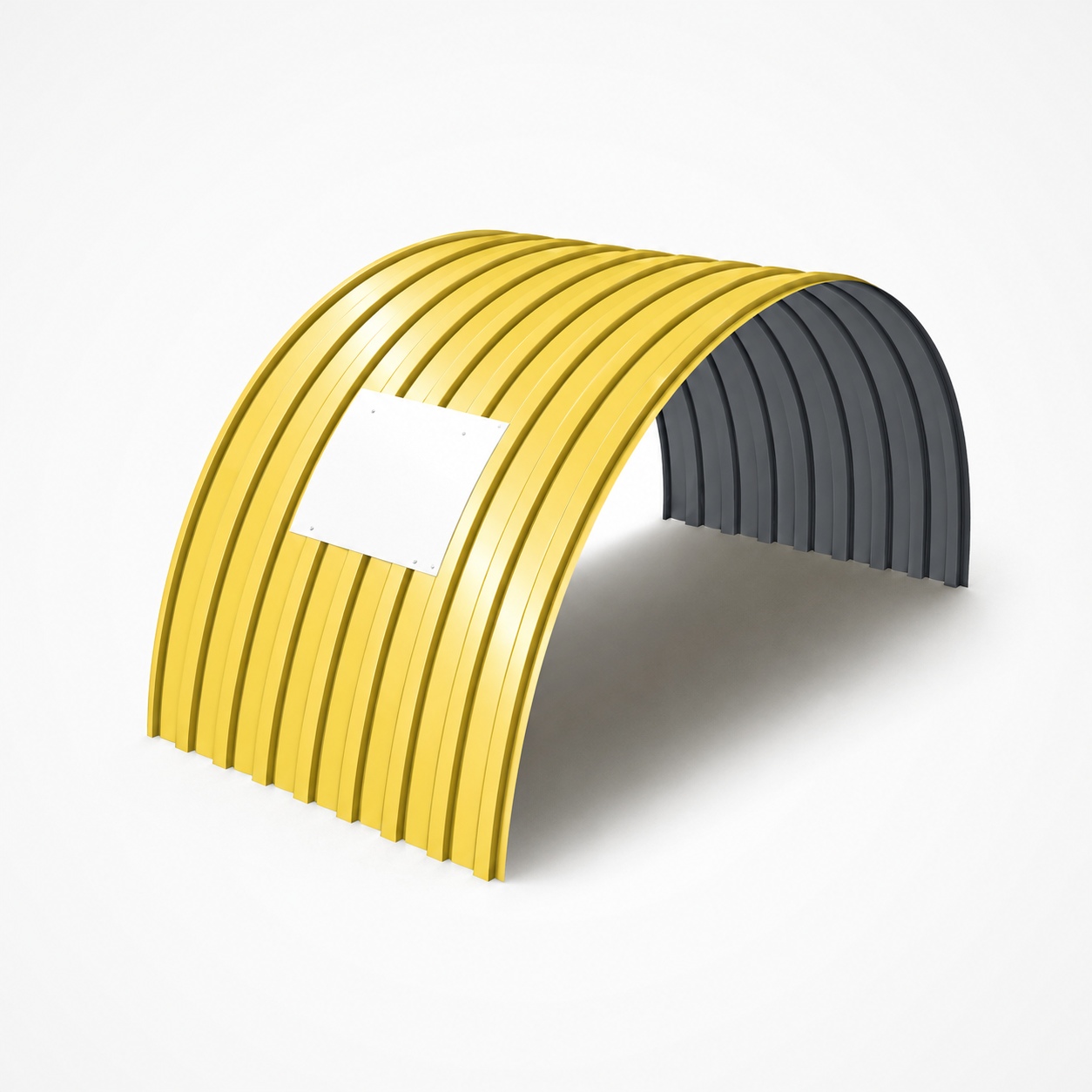

МП20ПГ: устройство профиля и назначение

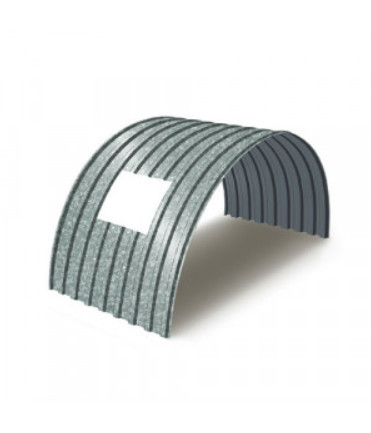

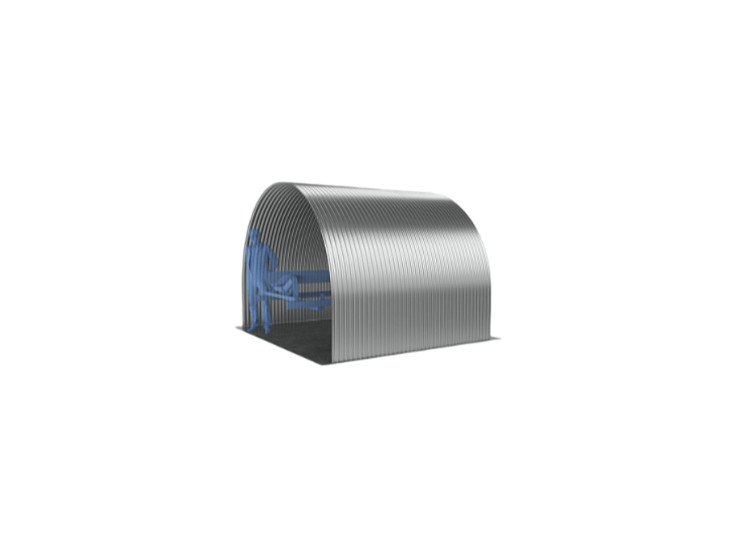

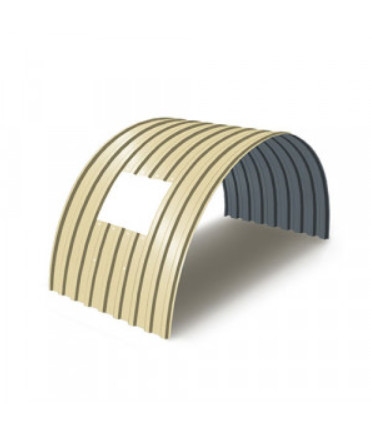

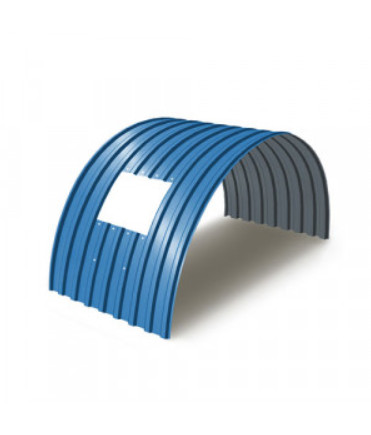

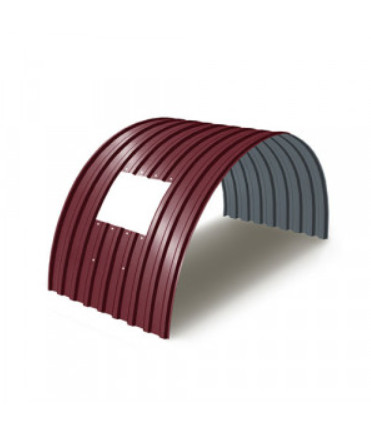

МП20ПГ — трапециевидный стальной настил с заводской продольной кривизной. Готовая дуга повторяет геометрию каркаса, поэтому листы не приходится деформировать на стройплощадке. Такое исполнение выбирают для крытых переходов, навесов, павильонов, транспортёрных галерей, тоннельных оболочек и защиты оборудования. Рулонную заготовку сначала профилируют, затем прокатывают до требуемого радиуса и сверяют с шаблоном. Полезная ширина составляет 1100 мм, габаритная — 1150 мм, высота волны — 20 мм. Длину, направление лицевой поверхности и кривизну фиксируют в заказной схеме. Для горизонтальных настилов и ступеней лучше использовать гофролисты, поскольку МП20ПГ рассчитан на закруглённые основания. Перед выпуском сопоставляют пролёт, расстановку прогонов, климатические воздействия и условия разгрузки.
Альтернативные профили для конвейерных галерей
-

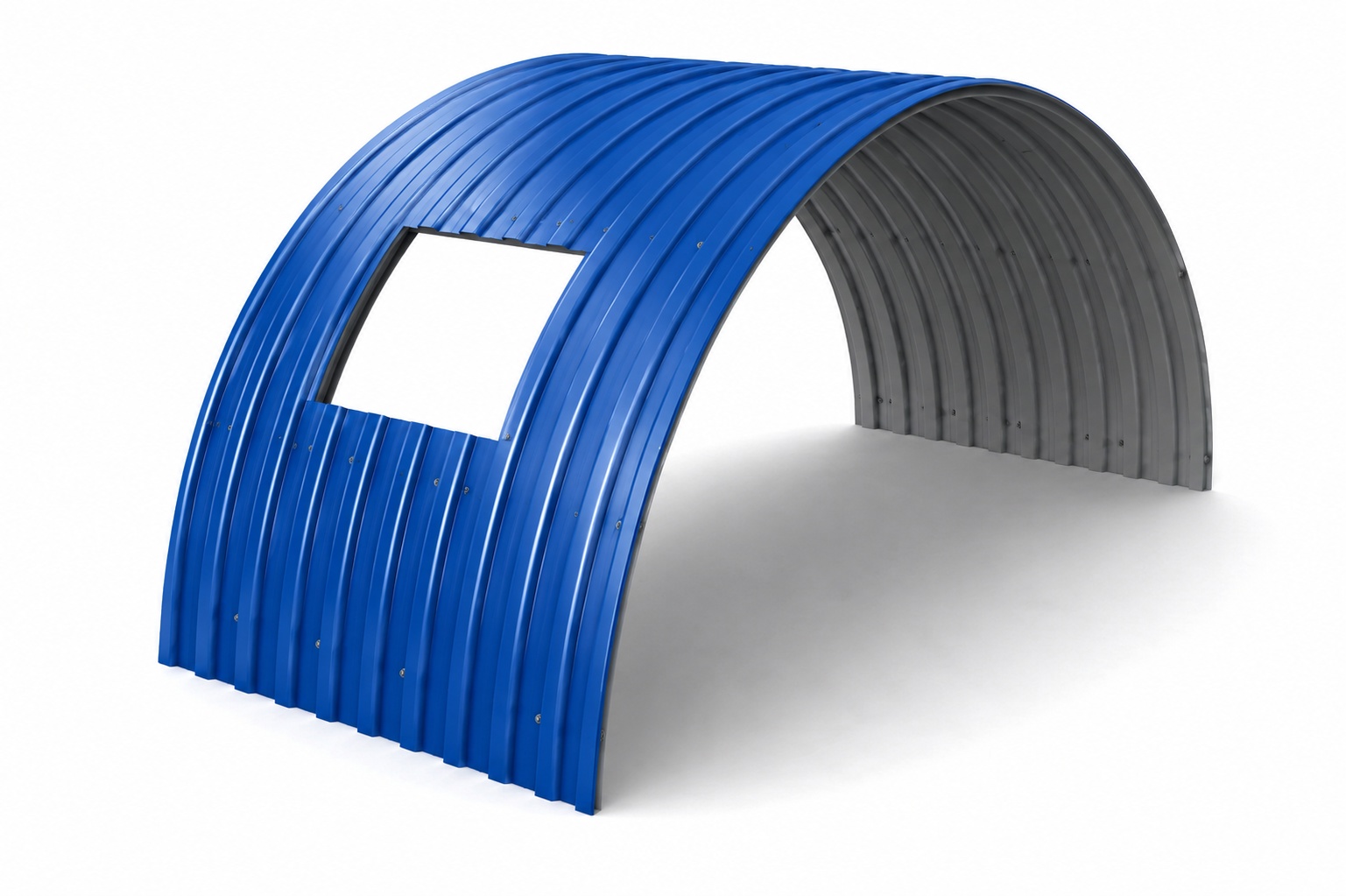

Профнастил С8ПГ
С8ПГ с малой высотой ребра выбирают для лёгких кожухов, закрытых переходов и дуговых козырьков, где не требуется повышенная жёсткость облицовки.
Открыть позицию -

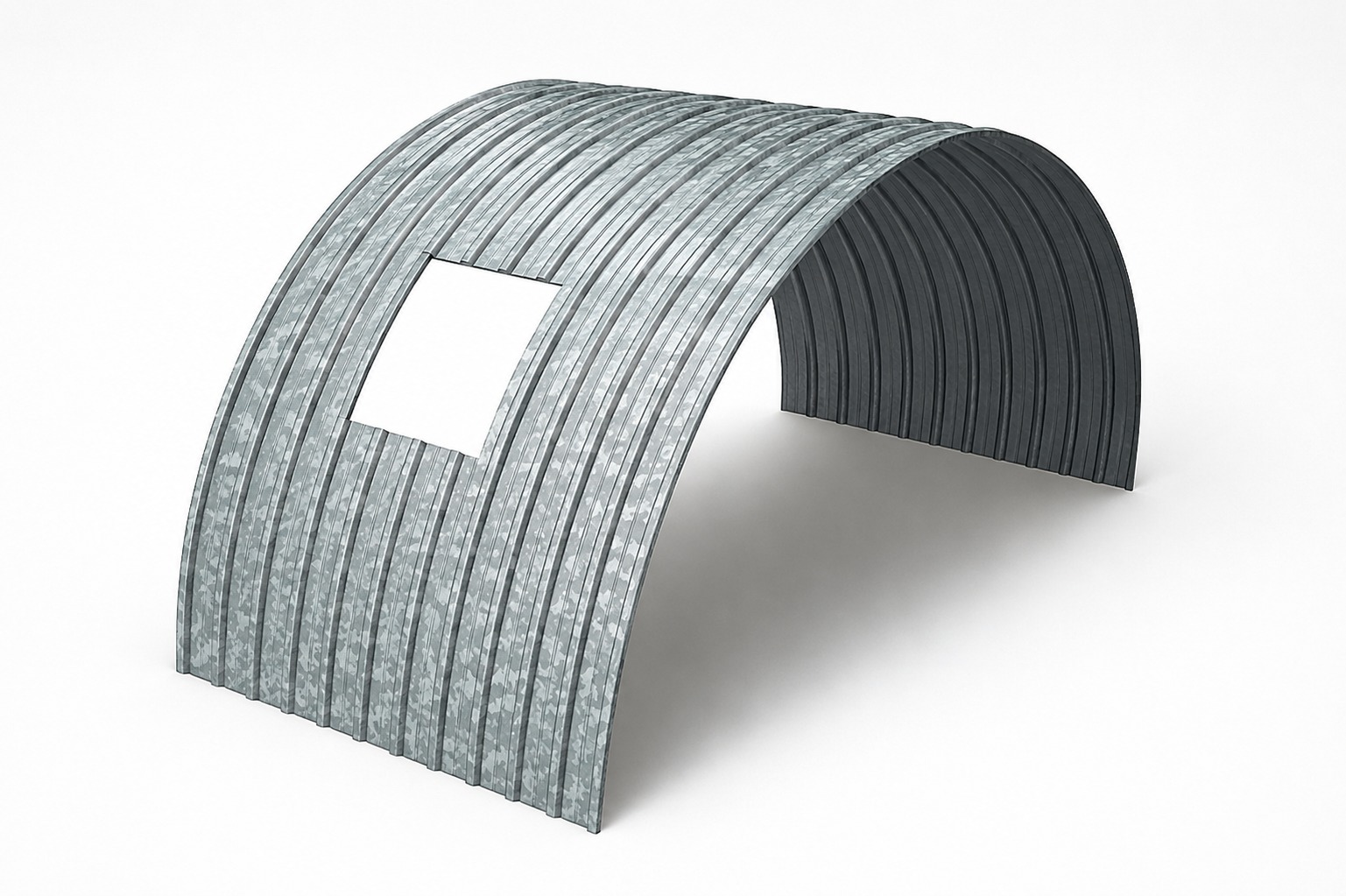

Профнастил С10ПГ
С10ПГ применяют при сборке округлых экранов над транспортёрами, технологическими маршрутами и оборудованием, которое нужно защитить от осадков.
Посмотреть параметры -

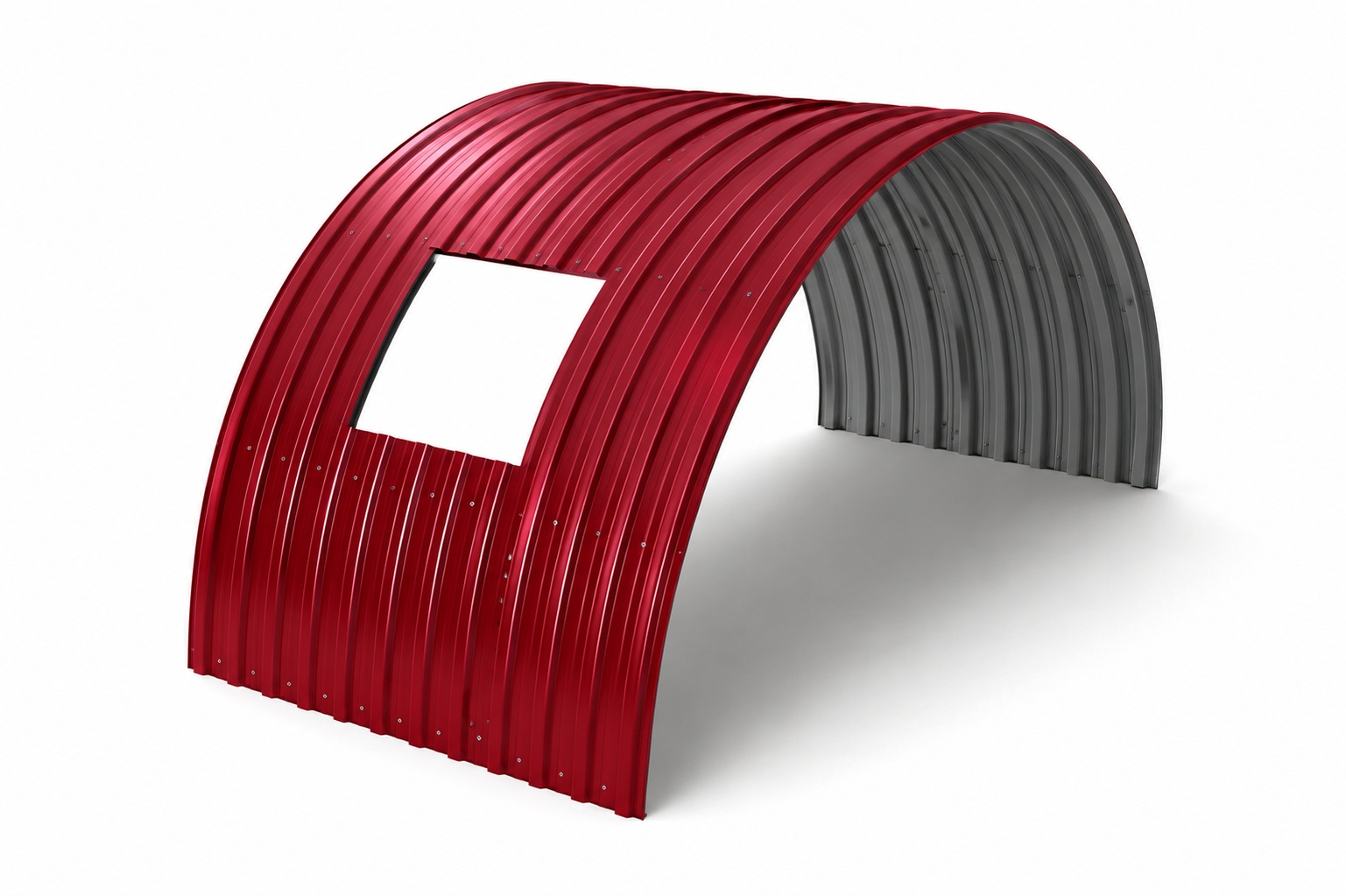

Профнастил МП10ПГ
МП10ПГ формуют по проектной кривой для промышленных навесов, инженерных галерей и компактных оболочек над конвейерными трассами.
Запросить стоимость
Как подобрать МП20ПГ для конкретного каркаса
Для расчёта передают радиус по нейтральной оси, протяжённость по дуге, количество деталей, окрашиваемую сторону и схему раскладки.
- Точность геометрии. Размер нельзя определять приблизительно: даже небольшое отклонение осложняет совмещение продольных кромок, вызывает внутреннее напряжение и искажает линию свеса.
- Толщина основы. Возможный диапазон — 0,35–0,8 мм. Конкретный вариант назначают с учётом пролёта, расстояния между опорами, снегового района и ветрового давления; наиболее тонкая сталь подходит не для каждой схемы.
- Антикоррозионная защита. Цинковое исполнение выбирают для хозяйственных объектов, декоративно-защитный слой — для открытых и хорошо просматриваемых поверхностей. При химически активной атмосфере требуется отдельная спецификация.
- Соседство материалов. Если рядом предусмотрен нержавеющий профнастил, разнородные сплавы изолируют друг от друга, а стальную стружку сразу убирают с облицовки.
- Различие систем. Продольно-гнутый фальц собирается по иной схеме соединений. Заменять им трапециевидный лист без корректировки проекта нельзя.
Параметры изделия и сведения для расчёта заказа
| Показатель | Исполнение | Данные от заказчика |
|---|---|---|
| Вид продукции | Продольно сформованный МП20ПГ для округлых крыш, козырьков, закрытых проходов, кожухов оборудования и дуговых подсистем | Назначение сооружения, пролёт, опорная схема и необходимая кривизна |
| Размеры | Полезная ширина — 1100 мм, общая — 1150 мм, высота трапеции — 20 мм. Длина выпускается от 0,5 до 20 м; радиус задаётся чертежом или контрольным шаблоном | Протяжённость по дуге, число элементов, радиус, лицевая сторона A либо B |
| Основа | Рулонная оцинкованная сталь толщиной 0,35–0,8 мм. Марку сплава, массу квадратного метра и класс цинкования подтверждают для выбранной партии | Требуемая толщина, расчётные воздействия и требования к паспорту качества |
| Отделка | Цинковый или полимерный защитный слой, в том числе полиэстер; оттенок выбирается по каталогу RAL. Утепляющий сердечник и замковый узел конструкцией не предусмотрены | Система защиты, номер RAL, внешняя сторона и категория окружающей среды |
| Сборка | Продольные края соединяются с перекрытием, фиксация выполняется винтами с EPDM-прокладкой. Интервал метизов, пожарные показатели и температурные условия устанавливаются проектом | Материал основания, уклон, устройство примыканий и требования рабочей документации |
Крепление, защита соединений и правила хранения
Готовую дугу не следует принудительно прижимать к несоответствующей подсистеме. До подъёма сверяют шаблон, положение стартовой полосы и совпадение опорных осей.
- Несущая часть. Элементы закрепляют на рассчитанных стальных прогонах. Деревянная обрешётка разрешена лишь тогда, когда подтверждены её сечение, влажность, геометрия и расстояние между опорами.
- Перекрытие кромок. По ширине соседние полосы совмещают на одну волну. Размер торцевого захода зависит от уклона и конструкции узла; на пологих участках водозащиту усиливают.
- Уплотнение. Для зон с риском затекания применяют бутилкаучуковую ленту либо совместимый состав. Винт вводят перпендикулярно поверхности, не допуская чрезмерного сжатия EPDM-прокладки.
- Примыкание стен. Если на объекте используются сэндвич-панели в Москве, округлую крышу и вертикальное ограждение рассчитывают как отдельные системы, заранее прорабатывая водоотвод и сопряжения.
- Раскрой и обслуживание. Угловая шлифмашина выжигает защитный слой. Заготовки режут холодным инструментом, после чего сметают опилки и обрабатывают открытую кромку ремонтной эмалью.
- Склад и ограничения. Пакеты размещают на ровных прокладках с отводом влаги, сохраняют маркировку и разделяют изделия с разной кривизной. МП20ПГ нельзя применять как межэтажный настил, самонесущий свод либо материал для повторного изгиба без инженерного расчёта.

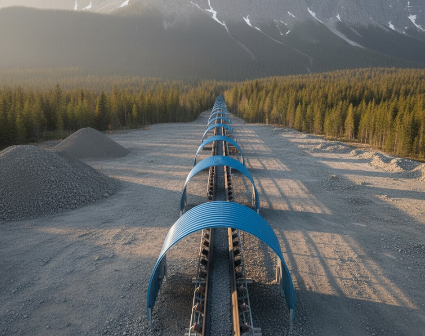

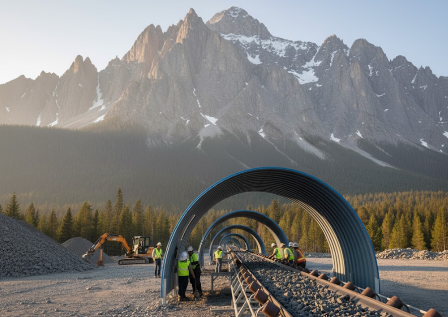

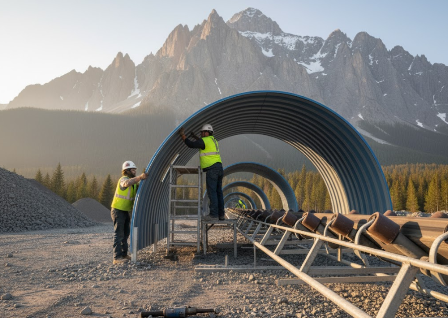

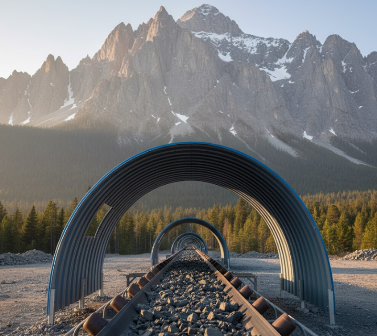

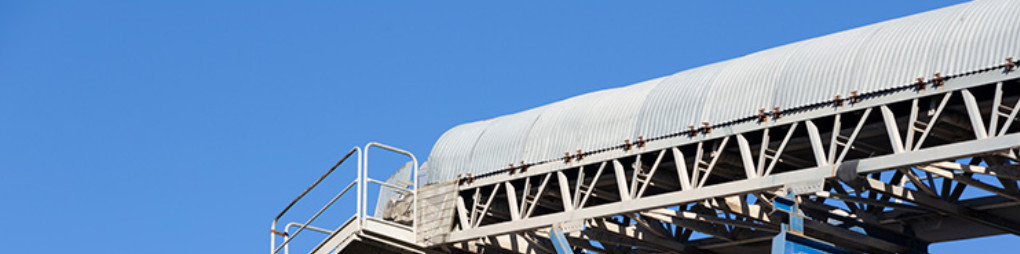

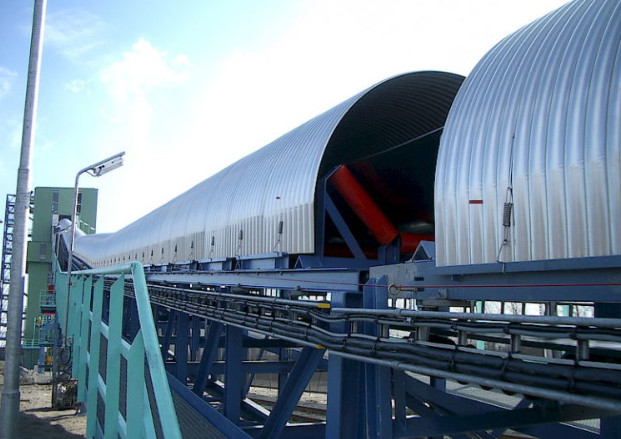

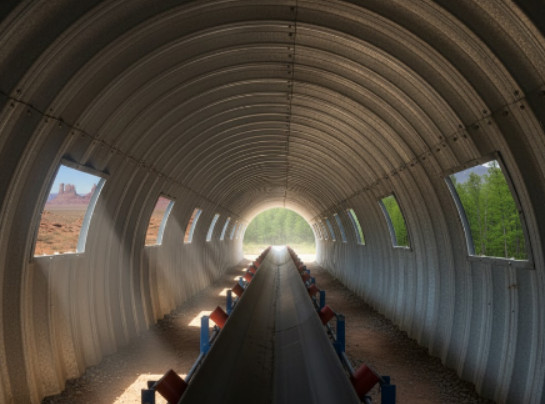

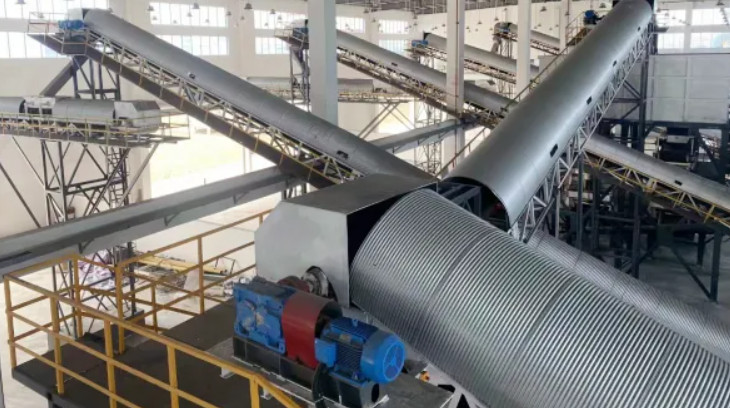

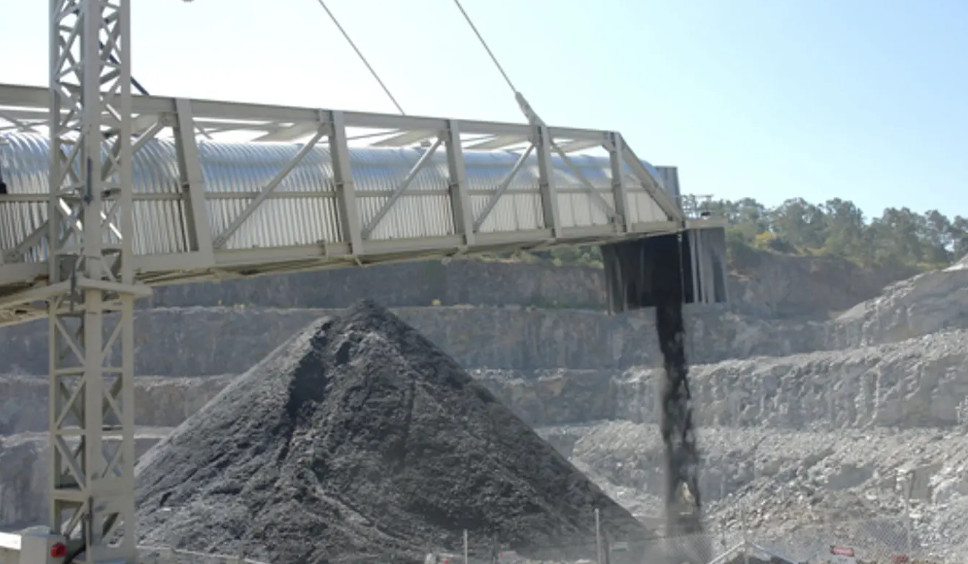

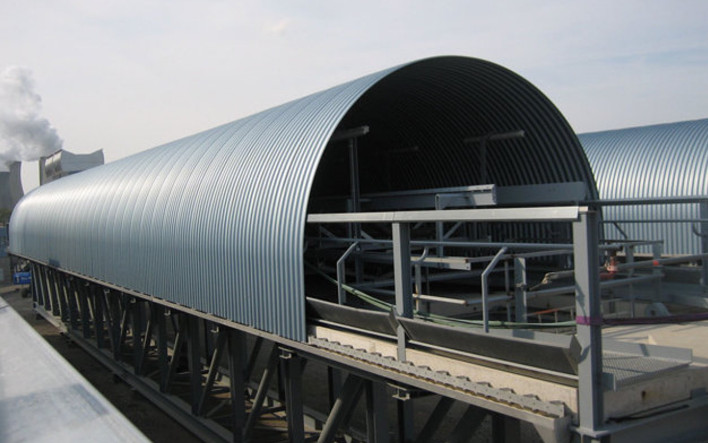

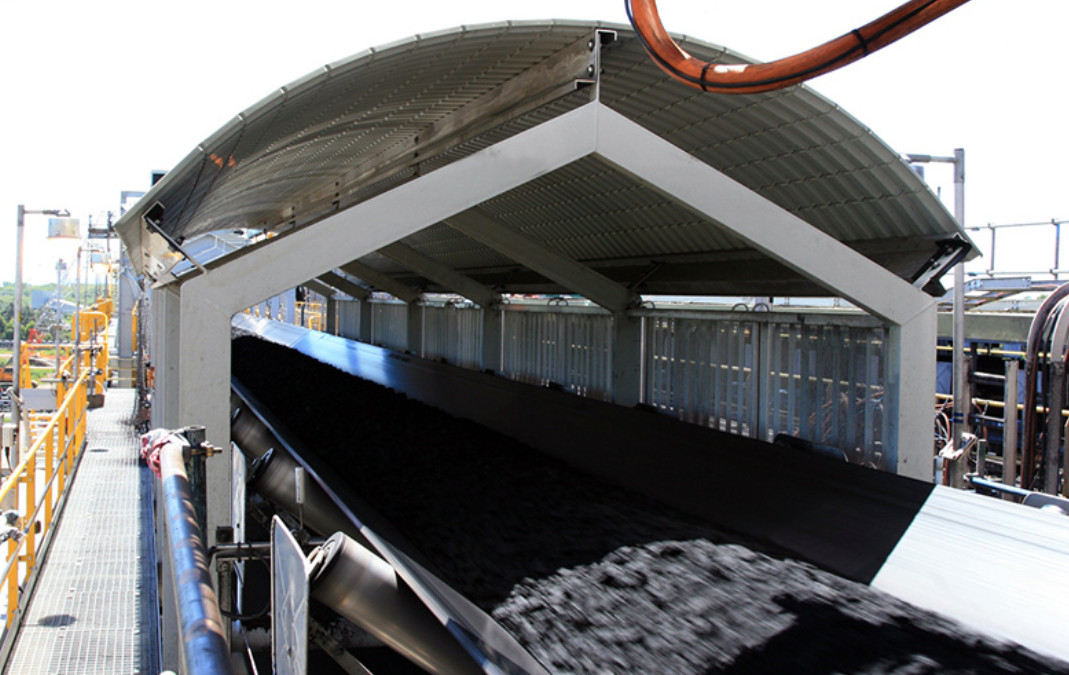

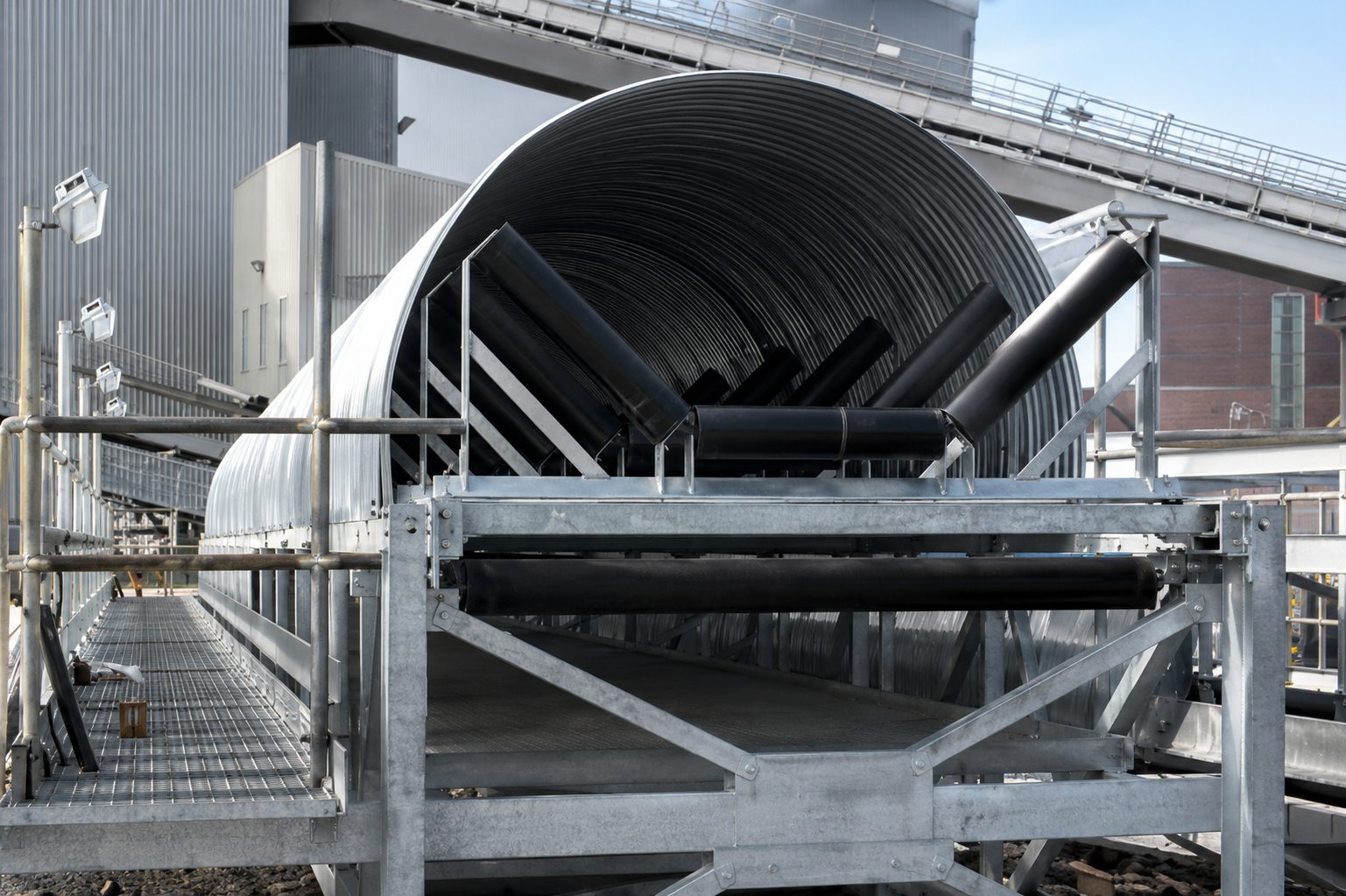

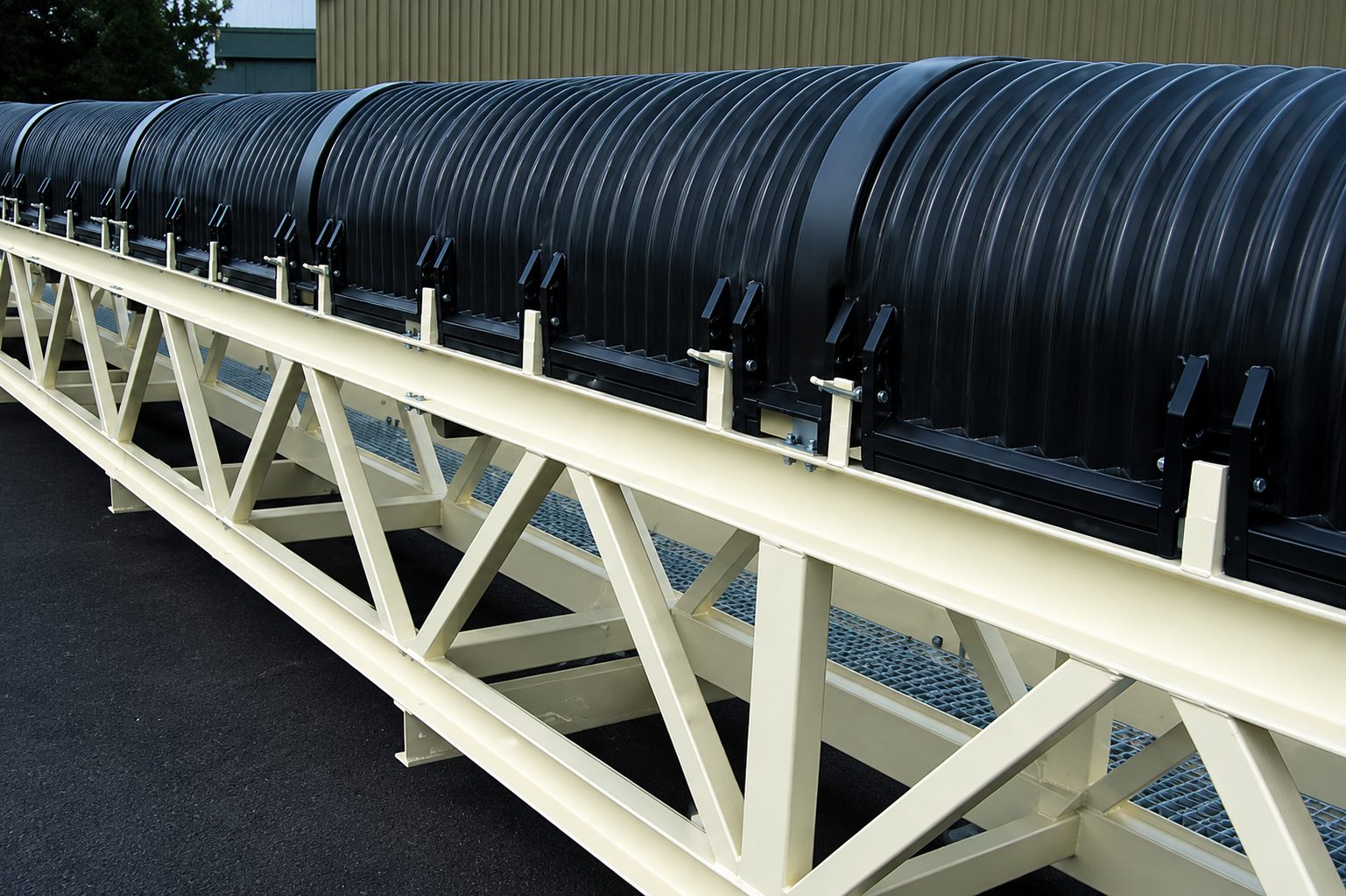

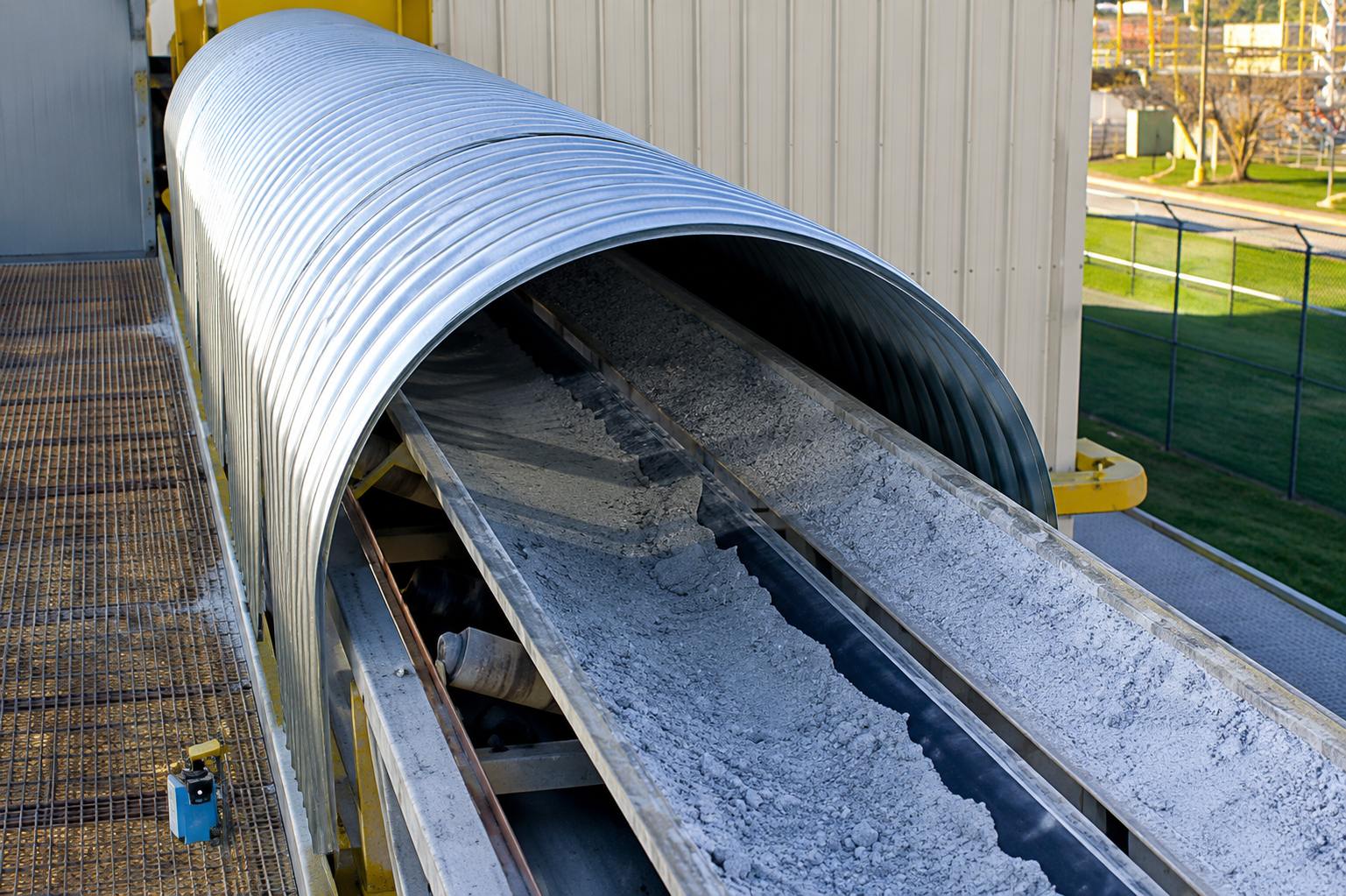

Примеры дуговых оболочек из МП20ПГ
.jpg)
Стоимость, доступность и перевозка по Москве
-
Калькуляция партии
Базовая стоимость — от 856 р./м². Итог зависит от толщины стали, защиты, RAL, кривизны, длины деталей, метража, упаковки, адреса и загрузки линии. Предложение составляют по схеме.
Получить предложение -
Остатки и состав поставки
Минимальный объём — 50 м². До формовки проверяют сырьё, толщину, отделку и цвет. В поставку входят радиусные листы и документы; винты, уплотнители, доборы и ремонтную эмаль считают отдельно.
Проверить доступность -
Срок выпуска и маршрут
Выпуск занимает 1–3 дня, перевозка по Москве и Подмосковью — около 4–5 дней. Машину подбирают по габаритам; для длинных дуг заранее оценивают подъезд и площадку для строповки. Гарантия — 20 лет при соблюдении регламента.
Согласовать доставку
Дополнительные элементы для дуговой системы
-
Швеллер для несущих рам
Швеллер включают в пояса, опорные рамы, обрамления проёмов и нагруженные участки. Номер проката назначает проектировщик после оценки пролёта, соединений и действующих усилий.
Перейти к швеллеру -
Шляпный элемент подсистемы
Гнутую деталь шляпной формы используют для выравнивания плоскости либо как промежуточную опору там, где несущая способность подтверждена расчётом. Сечение и толщину увязывают с интервалом прогонов.
Подобрать элемент
Ответы о заказе профнастила МП20ПГ
В чём отличие МП20ПГ от прямого МП20?
Можно ли изготовить листы по фактическому каркасу?
Как определить расстояние между прогонами и уклон?
Как ухаживать за окрашенной поверхностью?
Как заказать МП20ПГ напрямую в Москве?
