Профнастил Н114ПГ от компании «Черный Металлопрокат»
Арочное решение для укрытия конвейеров
Компания «Черный Металлопрокат» предлагает высококачественный профнастил Н114ПГ – специализированный материал для транспортёрных систем. Это несущий профилированный лист с гнутым арочным профилем, предназначенный для защиты промышленных конвейеров. Производственные предприятия, эксплуатирующие открытые ленточные транспортёры, ежегодно сталкиваются с существенными финансовыми потерями. Статистика показывает: от 7% до 12% транспортируемых материалов теряется из-за воздействия погодных факторов.
Что такое Н114ПГ?

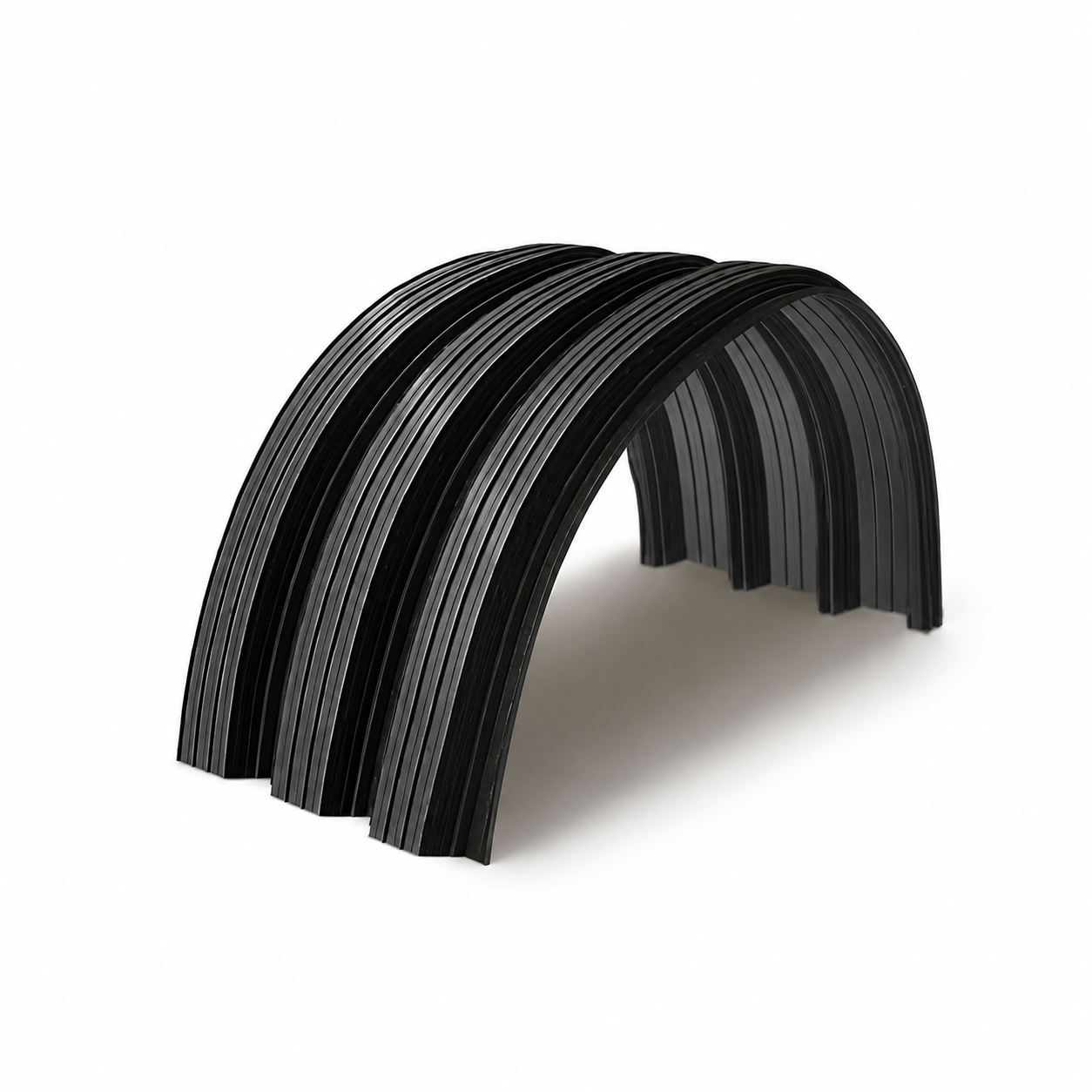

Профнастил Н114ПГ — это оцинкованный стальной лист с трапециевидными гофрами высотой 114 миллиметров, изогнутый продольно под расчётным радиусом кривизны. Он способен перекрывать значительные пролёты между опорными точками и создавать полностью герметичный защитный контур над движущейся лентой конвейера. Компания «Черный Металлопрокат» производит профнастил Н114ПГ по индивидуальным параметрам конкретной транспортной линии.

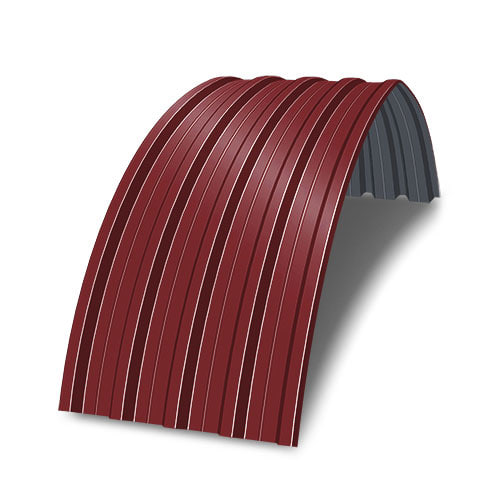

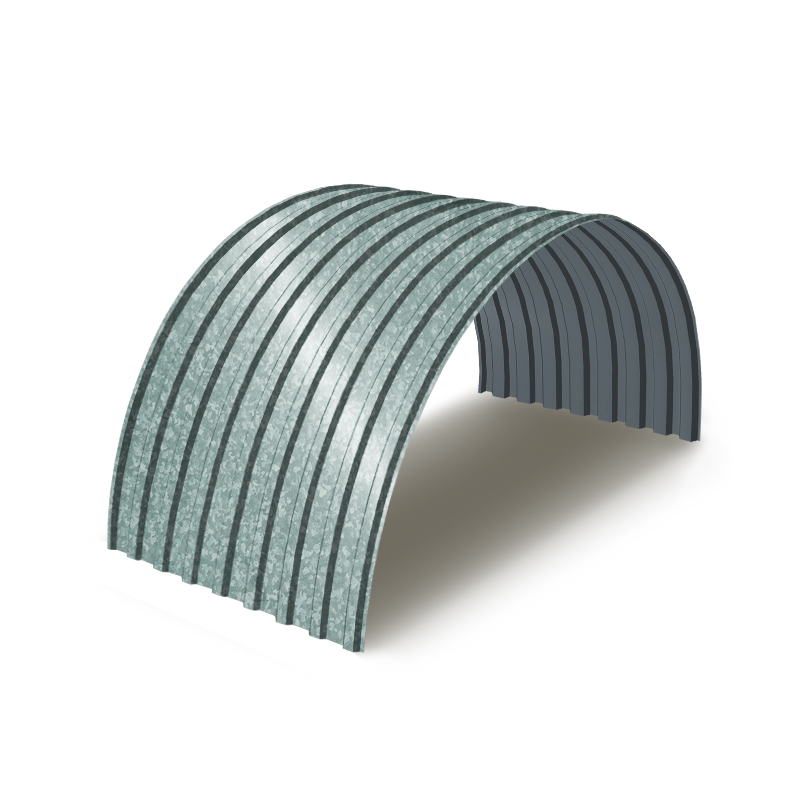

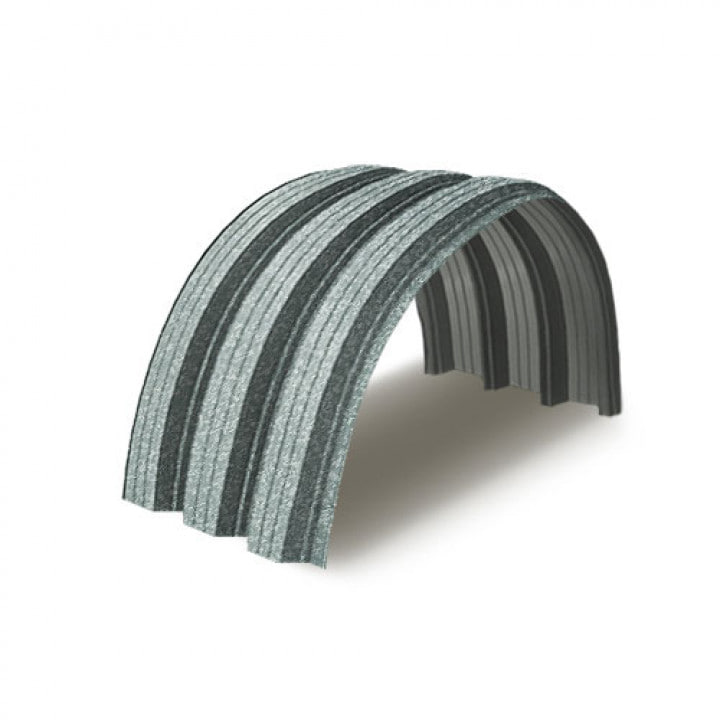

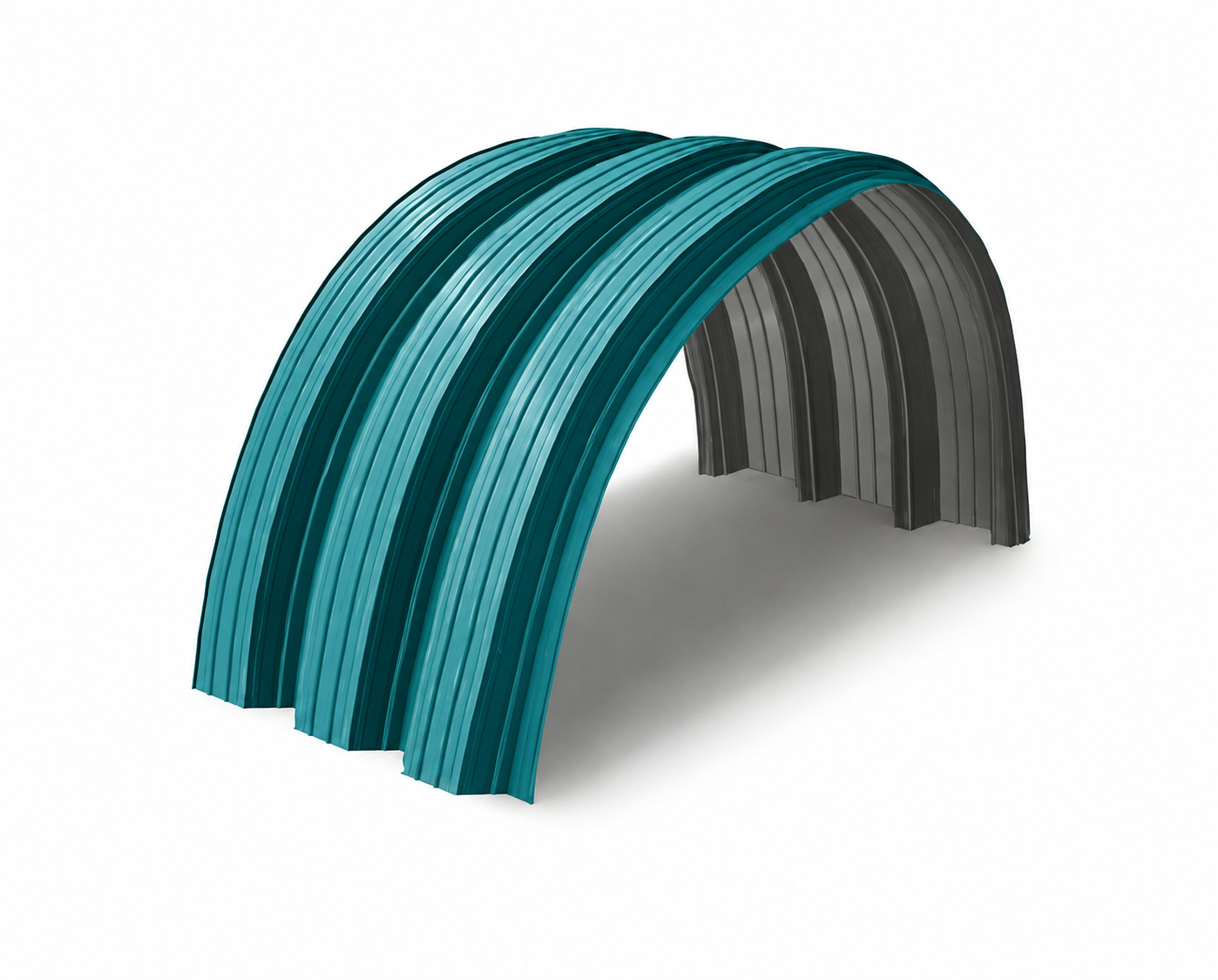

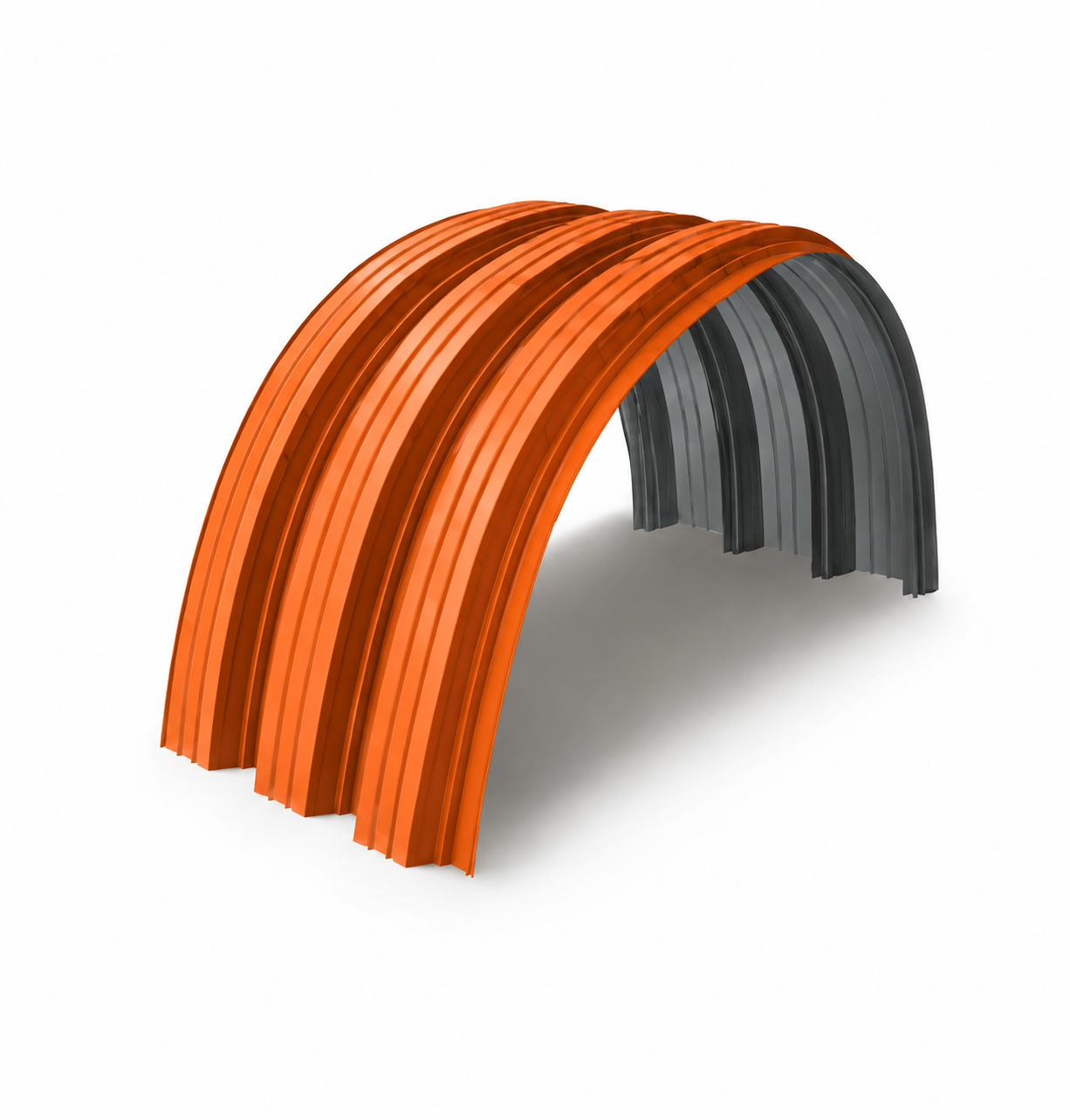

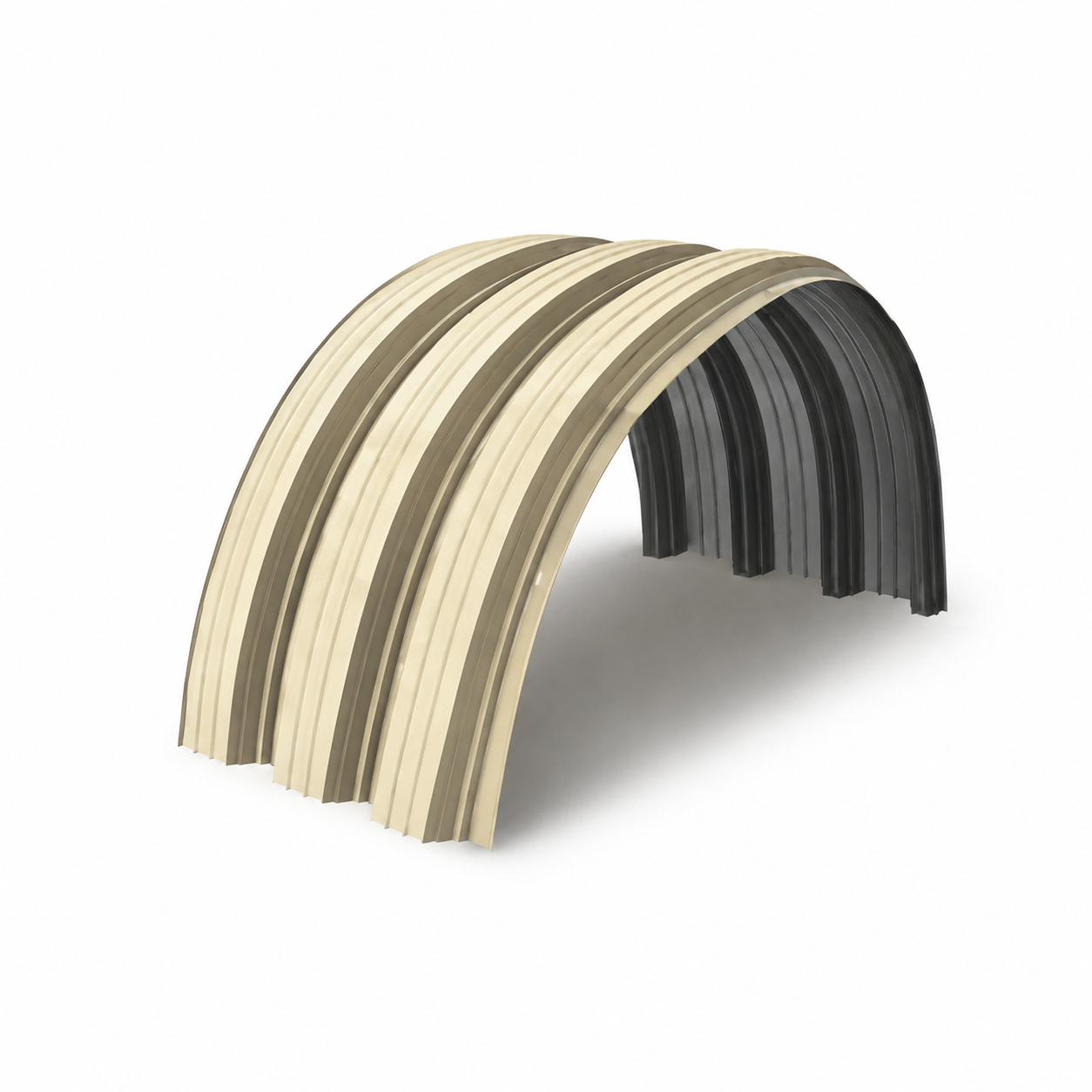

Фото продукции
Технические характеристики профнастила Н114ПГ
| Характеристика | Показатель |
|---|---|
| Высота гофры | 114 мм |
| Толщина стали | 0,7–1,0 мм |
| Полезная ширина листа | 550 или 807 мм |
| Защитное покрытие | Цинк 275 г/м² + полимер |
| Длина | 2–12 метров по проекту |
| Радиус изгиба | 3–15 метров (индивидуально) |
Высота профиля 114 миллиметров обеспечивает критически важное преимущество профнастила Н114ПГ: каждая гофра работает как самостоятельное ребро жёсткости. Это позволяет профнастилу Н114 выдерживать распределённые нагрузки до 400 кг/м² при правильно рассчитанном шаге опор.
Несущая способность и прочность
Профнастил Н114ПГ толщиной 0,8 мм на пролёте 3,5 метра выдерживает снеговую нагрузку 320 кг/м² без остаточной деформации. Для сравнения: стандартный профнастил С21 той же толщины держит не более 90 кг/м².
Увеличение толщины до 1,0 мм поднимает допустимую нагрузку до 450 кг/м², что соответствует условиям крайнего севера по СП 20.13330.2016. При этом квадратный метр весит в 2,5 раза меньше бетонной конструкции аналогичной прочности.
Применение профнастила Н114ПГ
Укрытие конвейеров профнастилом Н114ПГ
Главная область применения — создание защитных тоннелей над ленточными конвейерами. Профнастил Н114ПГ формирует защитный тоннель над транспортёрной лентой, исключая контакт груза с атмосферой.
Типичные объекты для укрытия конвейеров:
✅ Горно-обогатительные комбинаты — перемещение руды и концентратов с усиленной защитой от агрессивных материалов
✅ Зерновые терминалы — подача зерна к элеваторам с сохранением сухости груза
✅ Цементные заводы — транспортировка клинкера в пыльной среде с герметичным укрытием

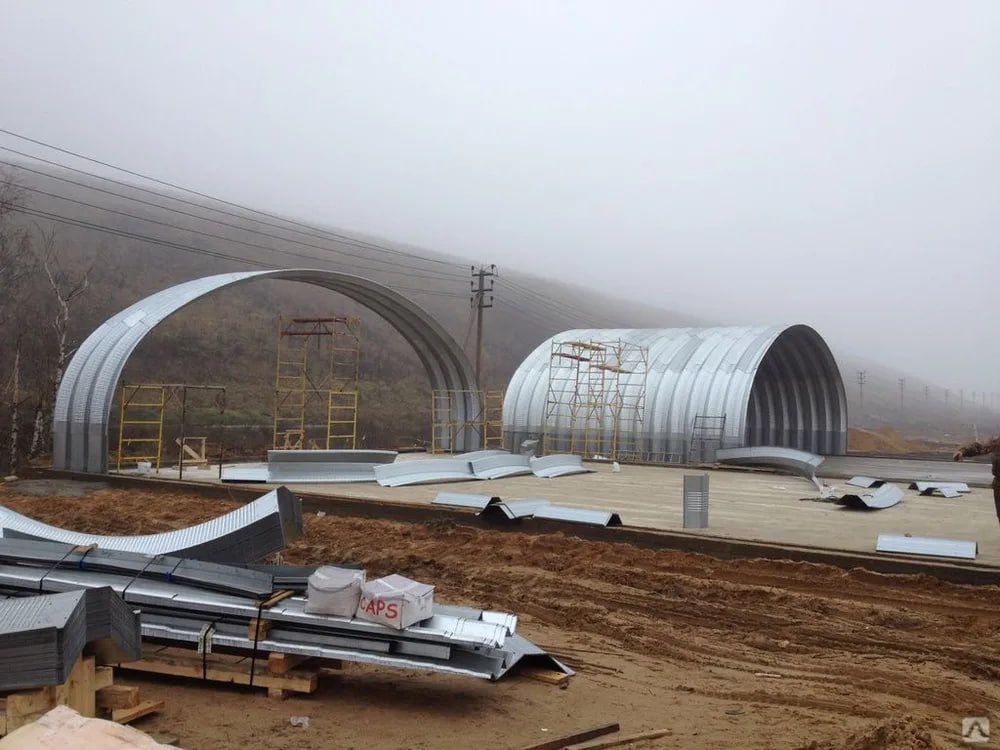

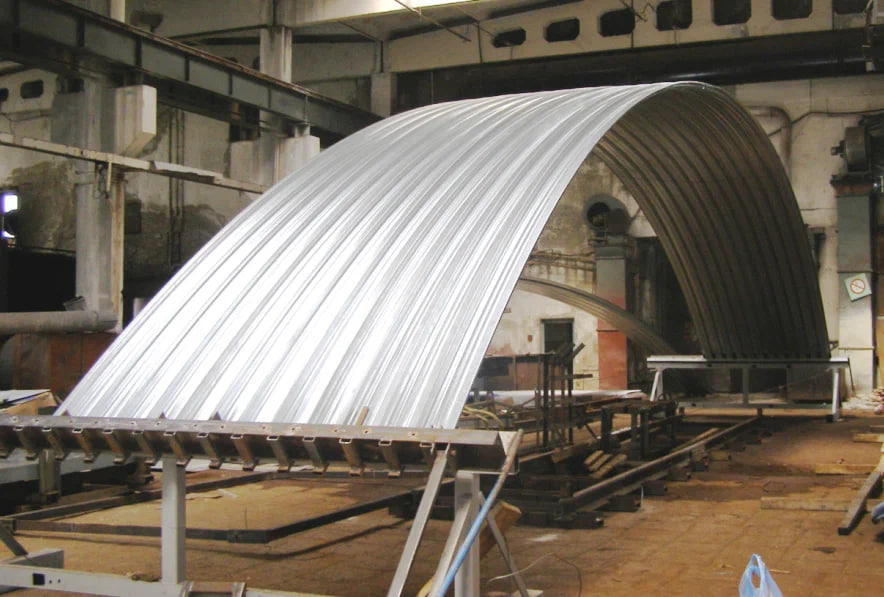

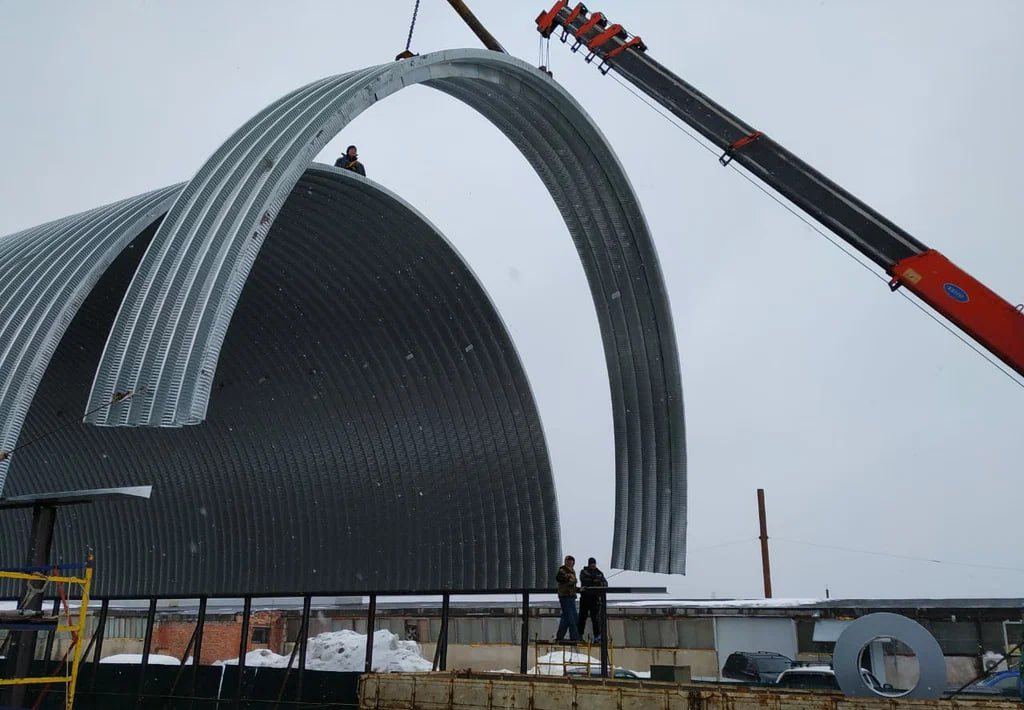

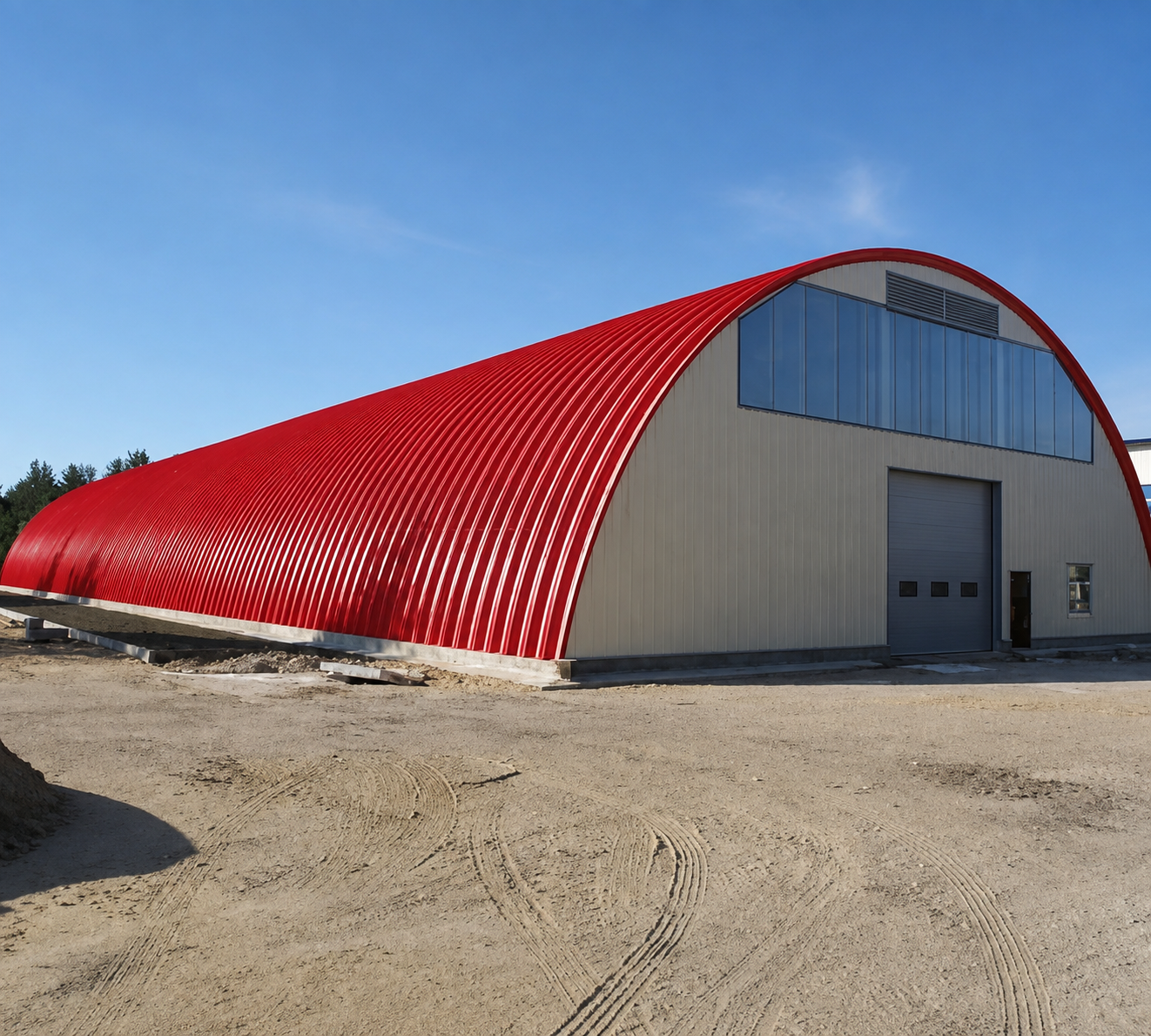

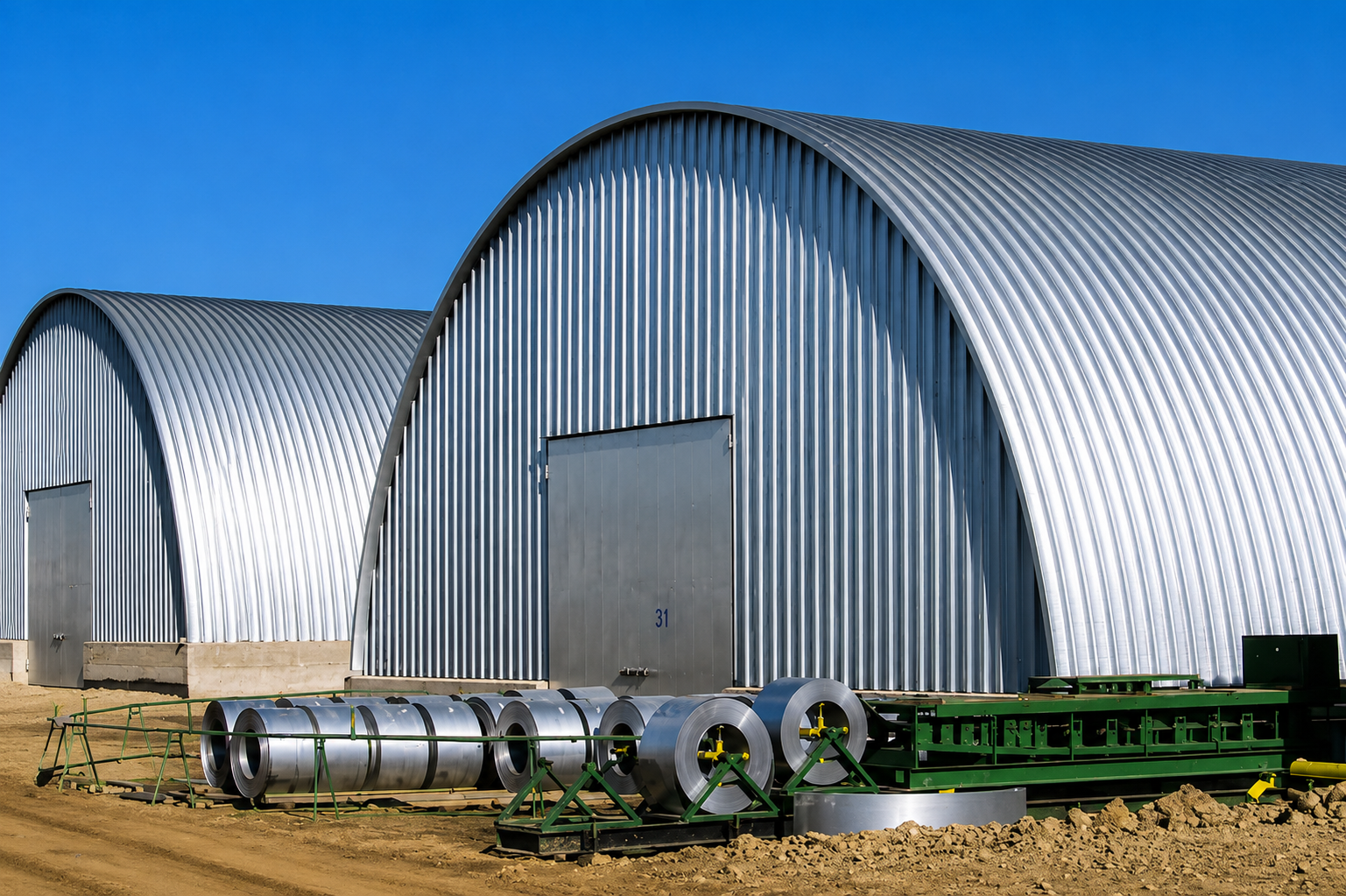

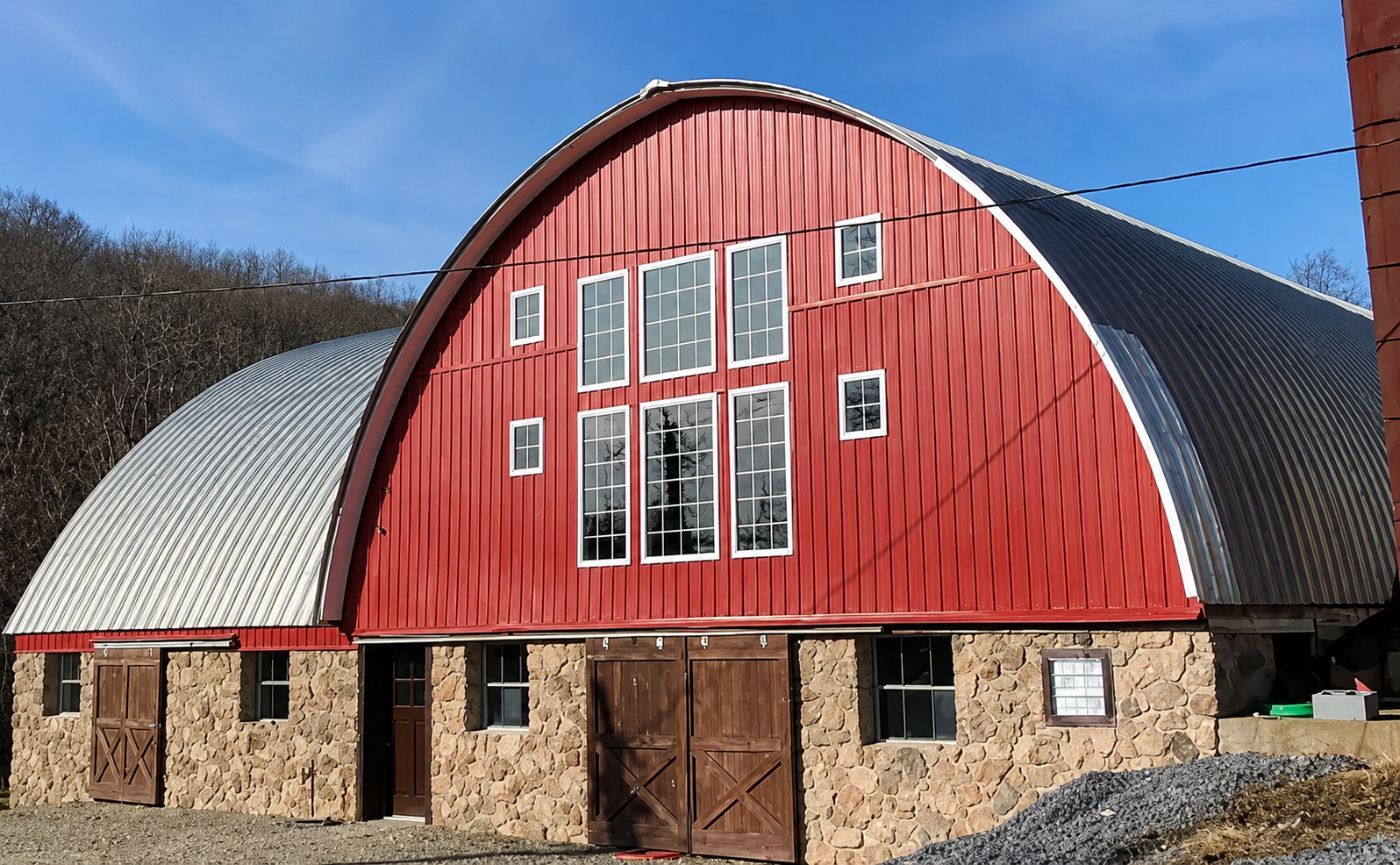

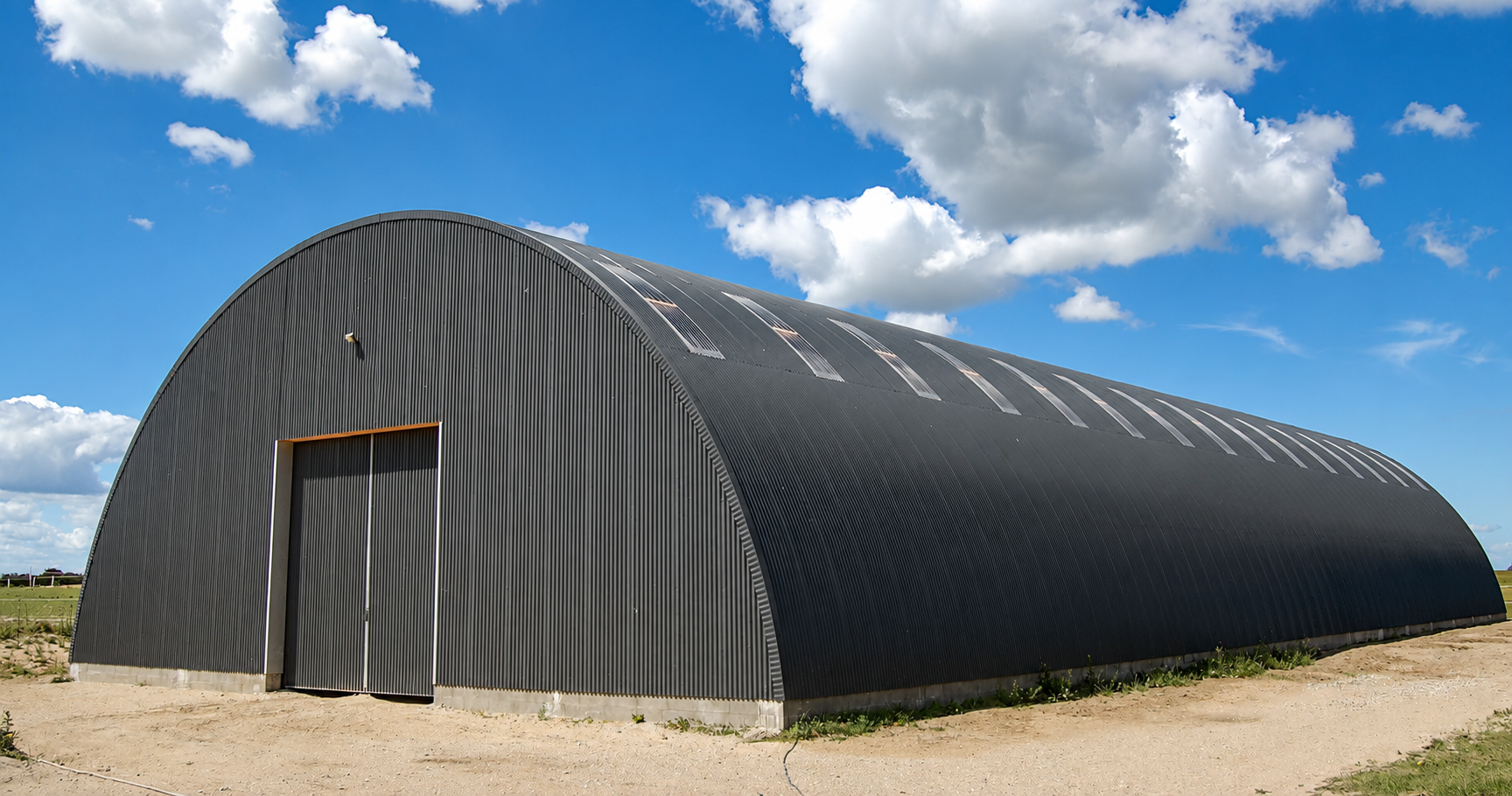

Бескаркасные ангары из профнастила Н114ПГ
Профнастил Н114ПГ используется как самонесущая конструкция для быстровозводимых складских помещений. Листы устанавливаются на фундаментные балки и формируют полукруглое здание без внутренних опор. Типичные пролёты — от 8 до 18 метров.
Кровли промышленных зданий
Профнастил Н114 перекрывает пролёты до 9 метров без промежуточных прогонов при правильном выборе толщины. Оптимальное решение для цехов, складов и производственных павильонов.
Защита конвейеров профнастилом Н114ПГ: решение производственных задач
Проблемы незащищённых конвейеров:
Намокание груза — дождевая вода увеличивает массу материала на 15-30%, перегружая приводные станции и ускоряя износ оборудования.
Выдувание материала — при ветре от 12 м/с начинается интенсивный снос частиц с ленты конвейера, теряется товарная продукция.
Обледенение зимой — снег превращается в ледяную корку, лента не может сбросить материал в пункте разгрузки.
Как укрытие из профнастила Н114ПГ устраняет проблемы:
Полная изоляция от осадков — листы монтируются внахлёст с перекрытием на одну волну, арочная геометрия отводит воду по дуге.
Аэродинамическая форма — полукруглый профиль не создаёт завихрений, воздушный поток плавно огибает конструкцию.
Самоочищение от снега — профиль формирует угол 40-50° в верхней точке арки, снег не задерживается на изогнутой поверхности.
Профнастил Н114ПГ: сравнение с другими решениями
Профнастил Н114ПГ против С8ПГ
✅ Максимальный пролёт: Н114ПГ — до 6,5 м, С8ПГ — до 1,8 м
✅ Несущая способность: Н114ПГ — 320 кг/м², С8ПГ — 85 кг/м²
Профнастил Н114ПГ против тентовых укрытий
✅ Долговечность: ПВХ-тент служит 5-8 лет, профнастил Н114ПГ — 25+ лет
✅ Пожарная безопасность: тент — горючий материал Г4, профнастил Н114ПГ — негорючий НГ
Рекомендации по выбору толщины профнастила Н114ПГ
Определение снеговой нагрузки по регионам:
- I район — 80 кг/м² (толщина 0,7 мм)
- II район — 120 кг/м² (толщина 0,7-0,8 мм)
- III район — 180 кг/м² (толщина 0,8 мм)
- IV район — 240 кг/м² (толщина 0,8-1,0 мм)
- V-VI районы — 320-400 кг/м² (толщина 1,0 мм)
Толщина для разных условий:
Профнастил Н114ПГ 0,7 мм: пролёт до 3,0 м, южные регионы, временные укрытия
Профнастил Н114ПГ 0,8 мм: пролёт до 4,5 м, стандартное решение для большинства конвейеров в России
Профнастил Н114ПГ 1,0 мм: пролёт до 6,5 м, Сибирь и Дальний Восток, повышенные требования к надёжности
Защитные покрытия профнастила Н114ПГ
- Цинковое покрытие — слой 275 г/м², срок службы в промышленных атмосферах 5-7 лет
- Полиэстер — стандартное покрытие 25 мкм, срок службы 15-20 лет
- Pural — полиуретановое покрытие 50 мкм для химических производств, срок службы 20-25 лет
- PVDF — покрытие 27 мкм с максимальной УФ-стойкостью для южных регионов, срок службы 25-30 лет
- Plastisol — толстослойное покрытие 200 мкм для особо тяжёлых условий, срок службы 20-25 лет
Монтаж укрытий конвейеров из профнастила Н114ПГ
Проектирование каркаса
Каркас изготавливается из гнутой профильной трубы 60×60×3 мм или 80×80×4 мм.
Расчёт шага прогонов:
- Для толщины 0,7 мм — через 1,2-1,5 метра
- Для толщины 0,8 мм — через 1,5-2,0 метра
- Для толщины 1,0 мм — через 2,0-2,5 метра
Установка профнастила
Монтаж ведётся снизу вверх с нахлёстом на одну волну. Листы скрепляются саморезами 5,5×35 мм с шайбой EPDM через каждые 500 мм. Крепление к каркасу выполняется в каждую волну на опорах. Расход крепежа — 8-10 штук на квадратный метр.
Профнастил Н114ПГ — оптимальное решение для промышленных конвейеров
Профнастил Н114ПГ обладает максимальной несущей способностью в классе профнастила. Высота гофры 114 мм создаёт рёбра жёсткости, способные воспринимать нагрузки до 400 кг/м². Профнастил Н114ПГ работает в трёх функциях одновременно: несущий элемент, ограждающая конструкция, финишное покрытие. Это сокращает количество материалов для укрытия конвейера.
От согласования параметров до эксплуатации проходит 3-4 недели: производство — 7-10 дней, доставка — 2-5 дней, монтаж — 5-10 дней.
Тысячи километров конвейерных линий на горнодобывающих, металлургических, химических предприятиях укрыты профнастилом Н114ПГ. Практика доказывает: инвестиции окупаются за счёт сокращения потерь груза.
Свяжитесь с нами
Компания «Черный Металлопрокат» производит профнастил Н114ПГ на современном оборудовании с контролем геометрии и качества покрытия. Для расчёта стоимости обращайтесь к специалистам компании.
